Verwandte Anleitungen für Sprinz Inloop 032
Inhaltszusammenfassung für Sprinz Inloop 032

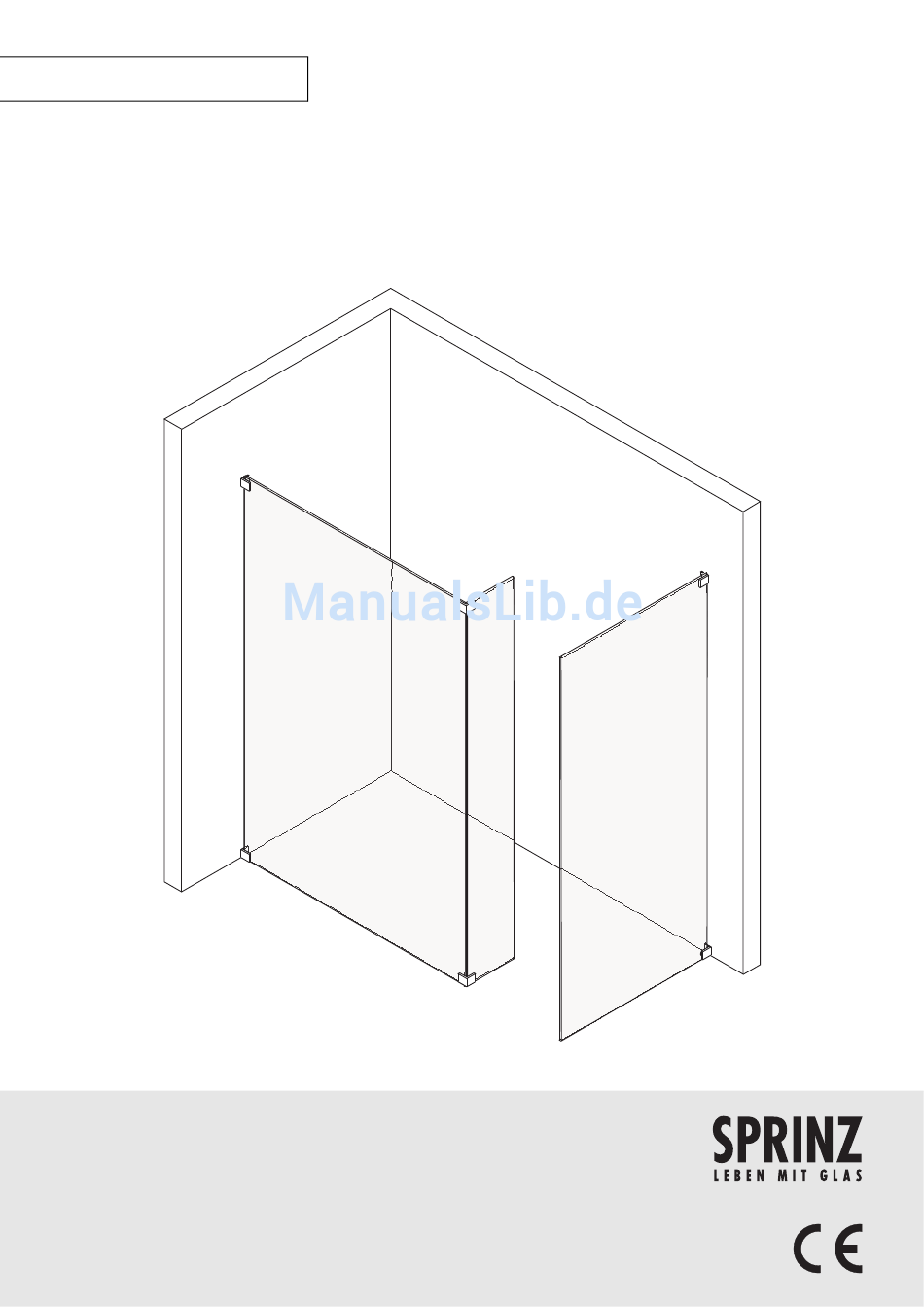

- Seite 1 M O N T A G E A N L E I T U N G . INLOOP T y p 0 3 2 , 0 3 3 , 0 3 4 , 0 3 5 , 0 3 6 , 0 3 7...
- Seite 2 BENUTZERFÜHRUNG Benutzerführung Ausführungen 1.1 Warnhinweise SPRINZ produziert die Echtglas-Dusche in folgenden Ausfüh- rungen: Abstufung der Warnhinweise Typ 032 Typ 033 Warnhinweise unterscheiden sich nach der Art der Gefahr Typ 034 durch folgende Signalworte: Typ 035 Vorsicht warnt vor einer Sachbeschädigung.
-
Seite 3: Zusätzliches Werkzeug
MONTAGE DER DUSCHE 4.4 Typ 034 4.8 Zusätzliches Werkzeug Es sind enthalten: Folgendes Werkzeug für die Montage bereithalten: 4 Festteile Bleistift 4 Wandwinkel Meterstab 4 Glas/Glas-Winkel Messer Montagematerial Körner Bügelsäge Befestigungsschrauben Gummihammer Dübel 6 mm Kreuzschlitz-Schraubendreher Pz3 PVC-Unterlagen längere Wasserwaage Holzunterlagen Bohrmaschine Montage- und Bedienungsanleitung... - Seite 4 MONTAGE DER DUSCHE Übersicht Legende Typ 032 links: 1. Wandwinkel 2. Festteil A 3. Glas/Glas-Winkel 4. Festteil B Legende Typ 032 rechts: 1. Festteil B 2. Glas/Glas-Winkel 3. Festteil A 4. Wandwinkel Legende Typ 033 links: 1. Wandwinkel 2. Festteil A 3.
- Seite 5 MONTAGE DER DUSCHE Legende Typ 033 rechts: 1. Wandwinkel 2. Festteil C 3. Festteil B 4. Glas/Glas-Winkel 5. Festteil A Legende Typ 034 links: 1. Glas/Glas-Winkel 2. Festteil A 3. Wandwinkel 4. Festteil D 5. Festteil B 6. Festteil C Legende Typ 034 rechts: 1.
- Seite 6 MONTAGE DER DUSCHE Legende Typ 035 links: 1. Festteil E 2. Haltestange Legende Typ 035 rechts: 1. Haltestange 2. Festteil E Legende Typ 036 links: 1. Glas/Glas-Winkel 2. Festteil B 3. Festteil D 4. Haltestange...
- Seite 7 MONTAGE DER DUSCHE Legende Typ 034 rechts: 1. Haltestange 2. Festteil B 3. Glas/Glas-Winkel 4. Festteil D Legende Typ 037 links: 1. Wandwinkel 2. Festteil F 3. Haltestange Legende Typ 037 rechts: 1. Haltestange 2. Festteil F 3. Wandwinkel...
- Seite 8 MONTAGE DER DUSCHE Legende Wandwinkel: 1. Schraubkappe 2. Klemmschraube 3. Konus 4. Ring 5. Clipskappe 6. Wandwinkel Legende Glas/Glas-Winkel 1. Schraubkappe 2. Klemmschraube 3. Konus 4. Ring 5. Glas/Glas-Winkel Wandwinkel an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 032, 033, 034, 037. Wandwinkel wie folgt verschrauben: Wandwinkel mit Aussparung vollständig auf Festteil A bzw.
- Seite 9 MONTAGE DER DUSCHE Befestigungslöcher Festteil anzeichnen Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 032, 033, 034, 037. Bei Typ 032 und 037 ausschießlich an einer Seite anzeichnen. Glasplan beachten. Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen.
- Seite 10 MONTAGE DER DUSCHE Festteil verschrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 032, 033, 034, 037. Bild: Typ 033 3 mm Holzunterlagen 1 auf Boden legen. Bei Typ 032, 033, 034: Festteil A auf Holzunterlagen 1 stellen. Bei Typ 033, 034 zusätzlich: Festteil C auf Holzunterlagen 1 stellen.
- Seite 11 MONTAGE DER DUSCHE Bei Typ 037 Befestigungslöcher Haltestange wie folgt anzeichnen: Überwurfmutter 2 auf Haltestange schieben. Flansch 1 an Haltestange schrauben. Haltestange mit Glashalter 4 auf Festteil stecken. Haltestange und Festteil mit Wasserwaage ausrichten. Umriss Flansch 1 an Wand anzeichnen. Befestigungsloch in der Mitte des Flanschumrisses anzeichnen.
- Seite 12 MONTAGE DER DUSCHE Festteil anschrauben Hinweis Dieser Arbeitsschritt gilt aussschließlich für Typ 035, 036. 3 mm Holzunterlagen 3 auf Boden legen. Festteil auf Holzunterlagen 3 stellen. Wandhalter 1 an Wand schrauben. Haltestange mit Überwurfmutter 2 an Wandhalter 1 montieren. Bild: Typ 036 Haltestange montieren Hinweis Dieser Arbeitsschritt gilt aussschließlich für Typ 037.
- Seite 13 MONTAGE DER DUSCHE Festteil an Festteil schrauben Hinweis 2 mm Dieser Arbeitsschritt gilt ausschließlich für Typ 032, 033, 034, 036. Bei Typen 034, 036 Arbeiten für beide Festteile durchführen. 3 mm Holzunterlagen 1 auf Boden legen. Festteil B auf Holzunterlagen stellen. Festteil B mit Glas/Glas-Winkel an Festteil A bzw.
- Seite 14 MONTAGE DER DUSCHE Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 15 MONTAGE DER DUSCHE Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 16 MONTAGE DER DUSCHE Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 17 MONTAGE DER DUSCHE Festteile außen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Festteil und Wand. Boden und Festteil. Festteil und Festteil. Bild: Typ 032 Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten.
- Seite 18 MONTAGE DER DUSCHE Bild: Typ 033 links Bild: Typ 033 rechts Bild: Typ 034 links...
- Seite 19 MONTAGE DER DUSCHE Bild: Typ 034 rechts Bild: Typ 035 links Bild: Typ 035 rechts...
- Seite 20 MONTAGE DER DUSCHE Bild: Typ 036 links Bild: Typ 036 rechts Bild: Typ 037 links...
- Seite 21 MONTAGE DER DUSCHE Bild: Typ 037 rechts...
