MONTAGE DER DUSCHE
16

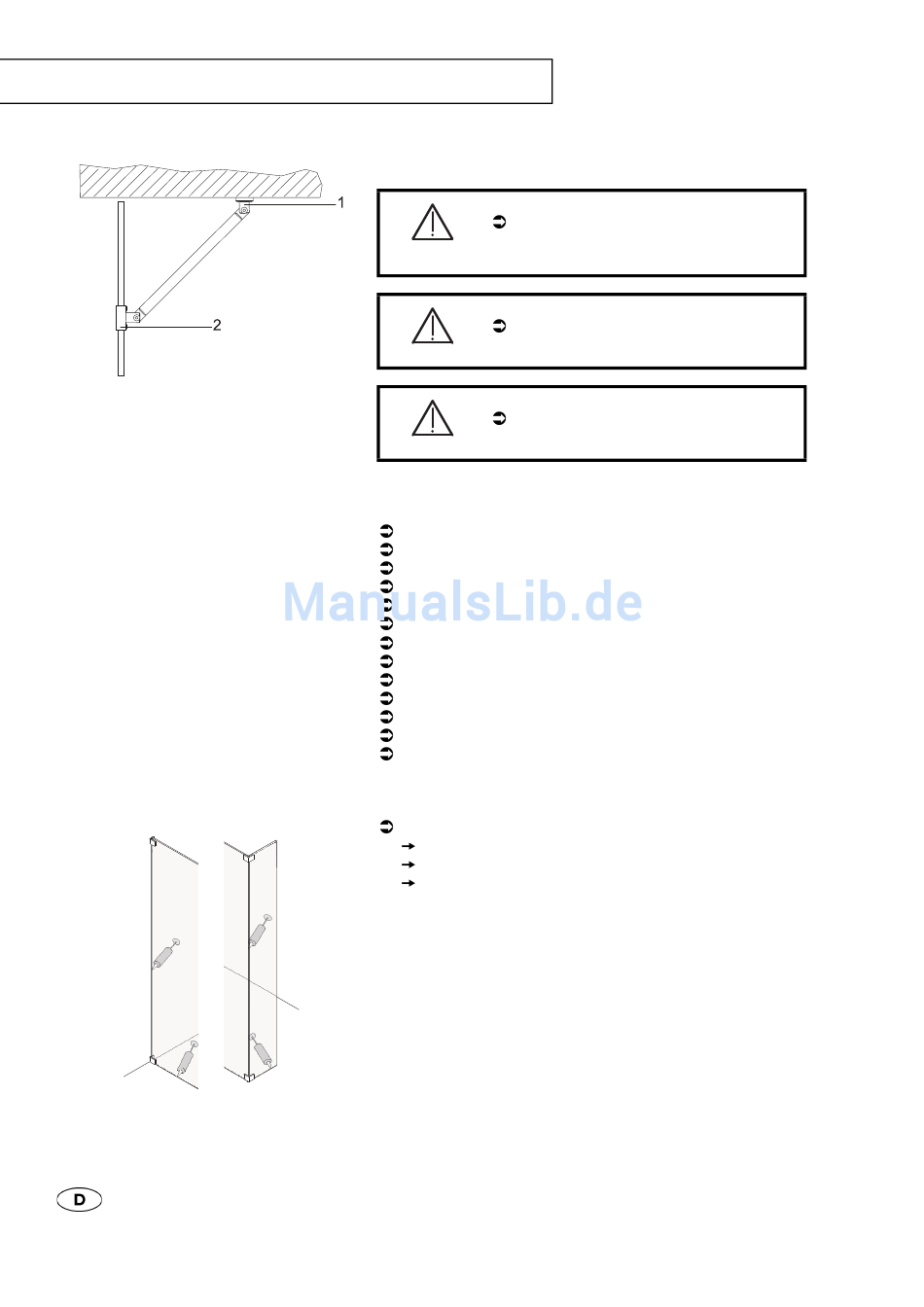

Gelenkstange montieren
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
Warnung
löcher liegen.
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Vorsicht
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Gelenkstange.
Sicherstellen, dass die Tür geschlossen ist.
Gelenkstange mit Glashalter 2 auf Festteil stecken.
Gelenkstange mit Wasserwaage ausrichten.
Umrisse Wandhalter 1 an Wand anzeichnen.
Wandhalter 1 von Gelenkstange demontieren.
Befestigungslöcher anzeichen.
Befestigungslöcher ankörnen.
Befestigungslöcher mit geeignetem Werkzeug bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Wandhalter 1 an Wand schrauben.
Gelenkstange an Wandhalter 1 montieren.
Alle Schrauben festziehen.
Festteile innen versiegeln
Festteile mit transparentem Sanitärsilikon versiegeln zwischen
Festteil und Wand.
Boden und Festteil.
Festteil und Festteil.
Bild: Typ 032
