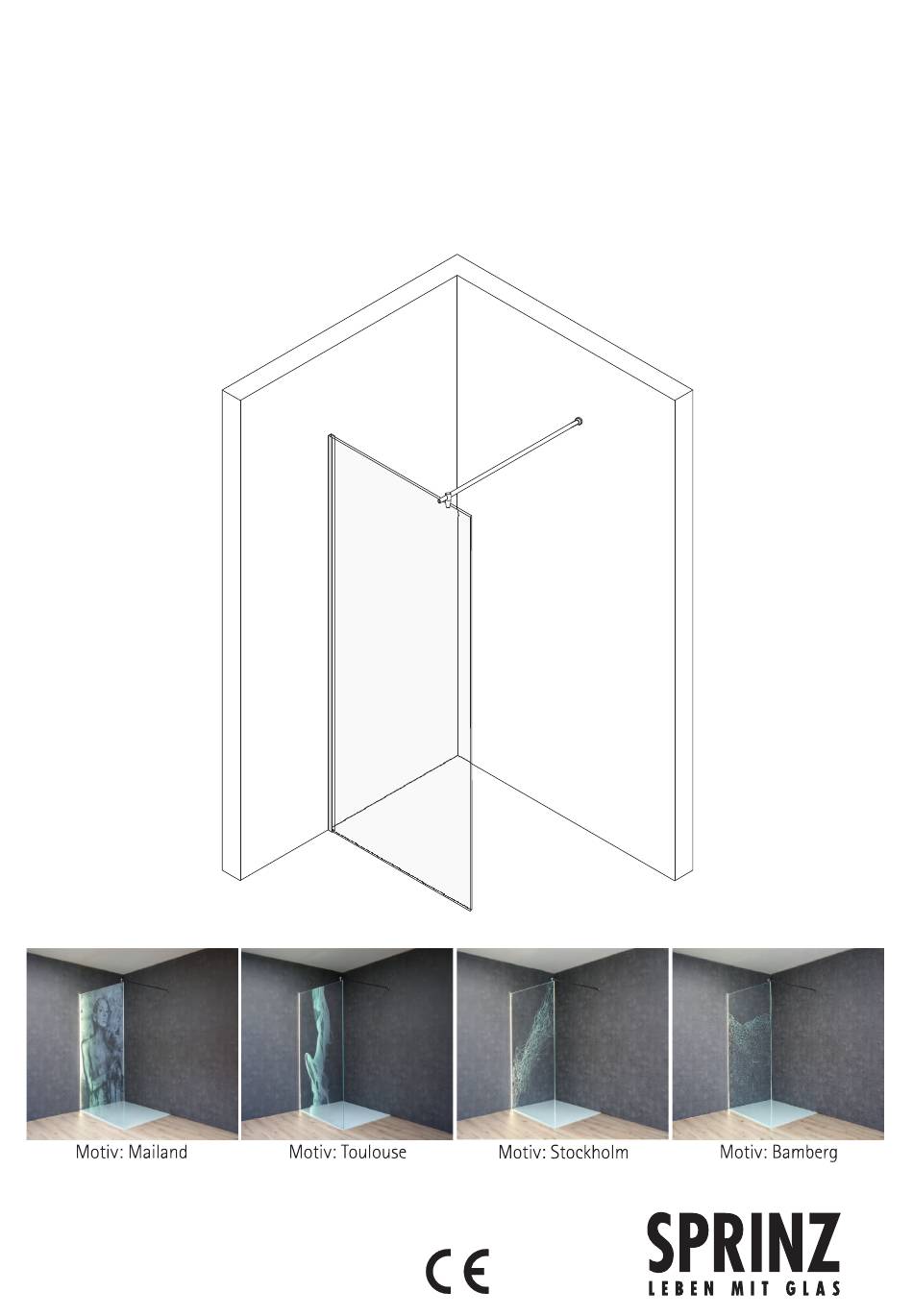

M O N T A G E A N L E I T U N G
INLOOP teilgerahmt
m i t L a s e r i n n e n g r a v u r
loading

Verwandte Anleitungen für Sprinz INLOOP

Inhaltszusammenfassung für Sprinz INLOOP

  • Seite 1 M O N T A G E A N L E I T U N G INLOOP teilgerahmt m i t L a s e r i n n e n g r a v u r...
  • Seite 2 BENUTZERFÜHRUNG INLOOP TEILGERAHMT MIT LASERINNENGRAVUR BENUTZERFÜHRUNG AUSFÜHRUNGEN SPRINZ produziert die Echtglas-Dusche in folgenden Aus- Warnhinweise führungen: Abstufung der Warnhinweise  beleuchtet (LED Band)  unbeleuchtet Warnhinweise unterscheiden sich nach der Art der Gefahr durch folgende Signalworte: LIEFERUMFANG  Vorsicht warnt vor einer Sachbeschädigung.

  • Seite 3: Montage Der Dusche

    MONTAGE DER DUSCHE INLOOP TEILGERAHMT MIT LASERINNENGRAVUR Zusätzliches Werkzeug Folgendes Werkzeug für die Montage bereithalten:  Bleistift  Meterstab  Messer  Körner  Bügelsäge  Gummihammer  Kreuzschlitz-Schraubendreher Pz3  längere Wasserwaage  Bohrmaschine  Werkzeug entsprechend Wandmaterial  Transparentes Sanitärsilikon ...
  • Seite 4 MONTAGE DER DUSCHE INLOOP TEILGERAHMT MIT LASERINNENGRAVUR Übersicht Legende Variante Unbeleuchtet links: 1. U-Profil 2. Festteil 3. Haltestange Legende Variante Beleuchtet links: 1. Trafo 2. U-Profil 3. LED-Band 4. Plexiglas-Streifen 5. Festteil 6. Haltestange Montagevoraussetzungen  Sicherstellen, dass folgende Voraussetzungen für die Montage der Duschabtrennung erfüllt sind:...
  • Seite 5 MONTAGE DER DUSCHE INLOOP TEILGERAHMT MIT LASERINNENGRAVUR Befestigungslöcher U-Profil anzeichnen Hinweis Dieser Arbeitsschritt gilt für Varianten Unbeleuchtet und Beleuchtet. Verletzungsgefahr und Beschädigungen!  Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Befestigungslöcher wie folgt anzeichnen.
  • Seite 6 MONTAGE DER DUSCHE INLOOP TEILGERAHMT MIT LASERINNENGRAVUR Kabel durch Leerrohr ziehen Hinweis Dieser Arbeitsschritt gilt ausschließlich für Variante Beleuchtet.  Sicherstellen, dass Ausgang 1 des Leerrohrs frei zugänglich ist.  Kabel des LED-Bands durch Leerrohr 2 ziehen. Trafo anschließen Hinweis Dieser Arbeitsschritt gilt ausschließlich für Variante Beleuchtet.
  • Seite 7 MONTAGE DER DUSCHE INLOOP TEILGERAHMT MIT LASERINNENGRAVUR Festteil in U-Profil einsetzen Hinweis Dieser Arbeitsschritt gilt für Varianten Unbeleuchtet und Beleuchtet. Bei Scheiben mit Motiv, Ausrichtung der Scheibe und Glasplan beach- ten. Festteil wie folgt in U-Profil einsetzen:  Festteil 1 auf 3 mm Holzunterlagen 2 stellen.
  • Seite 8 MONTAGE DER DUSCHE INLOOP TEILGERAHMT MIT LASERINNENGRAVUR Festteile innen versiegeln Hinweis Dieser Arbeitsschritt gilt für Varianten Unbeleuchtet und Beleuchtet.  Festteile mit transparentem Sanitärsilikon versiegeln zwischen - Festteil und U-Profil. - Bodenfliesen und Festteil. - U-Profil und Wand. Festteile außen versiegeln Hinweis Dieser Arbeitsschritt gilt für Varianten Unbeleuchtet und Beleuchtet.
