MONTAGE DER DUSCHE
A
1
3
10
Festteil verschrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 032, 033, 034, 037.

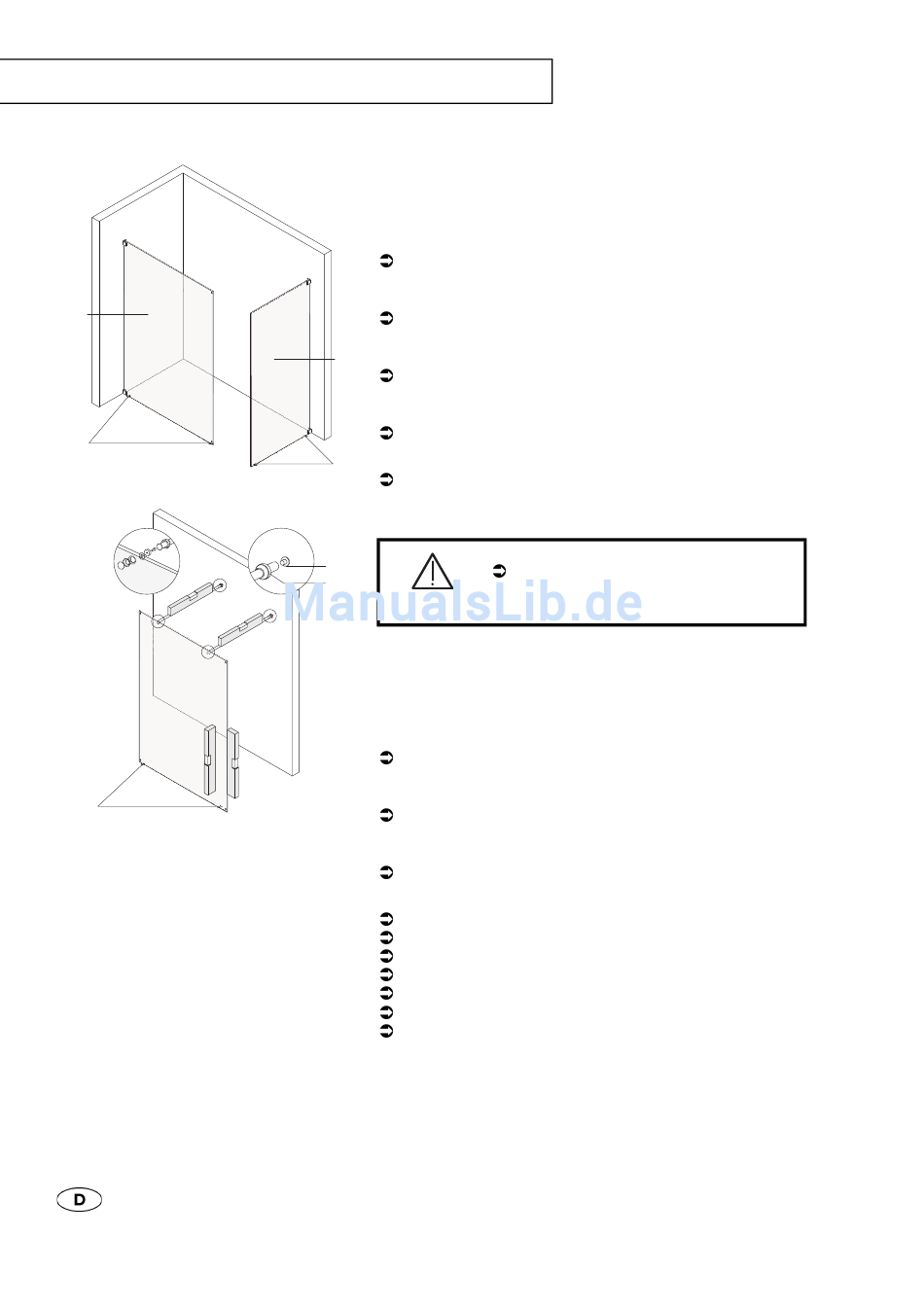

Bild: Typ 033
3 mm Holzunterlagen 1 auf Boden legen.
Bei Typ 032, 033, 034:
Festteil A auf Holzunterlagen 1 stellen.
Bei Typ 033, 034 zusätzlich:
C
Festteil C auf Holzunterlagen 1 stellen.
Bei Typ 037:
Festteil F auf Holzunterlagen 1 stellen.
1
Festteil mit Wandwinkel an Wand schrauben.
Befestigunglöcher Haltestange anzeichnen
Verletzungsgefahr und Beschädigungen!
1
2
Warnung
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 035, 036, 037.
Bild: Typ 036
Bei Typ 035, 036 Befestigungslöcher Haltestange wie folgt anzeichnen:
3 mm Holzunterlagen 3 auf Boden legen.
Bei Typ 035:
Festteil E auf Holzunterlagen 3 stellen.
Bei Typ 036:
Festteil D auf Holzunterlagen 3 stellen.
Überwurfmutter 2 auf Haltestange schieben.
Flansch 1 an Haltestange schrauben.
Haltestange an Festteil schrauben.
Haltestange und Festteil mit Wasserwaage ausrichten.
Umriss Flansch 1 an Wand anzeichnen.
Befestigungsloch in der Mitte des Flanschumrisses anzeichnen.
Befestigungsloch ankörnen.
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
