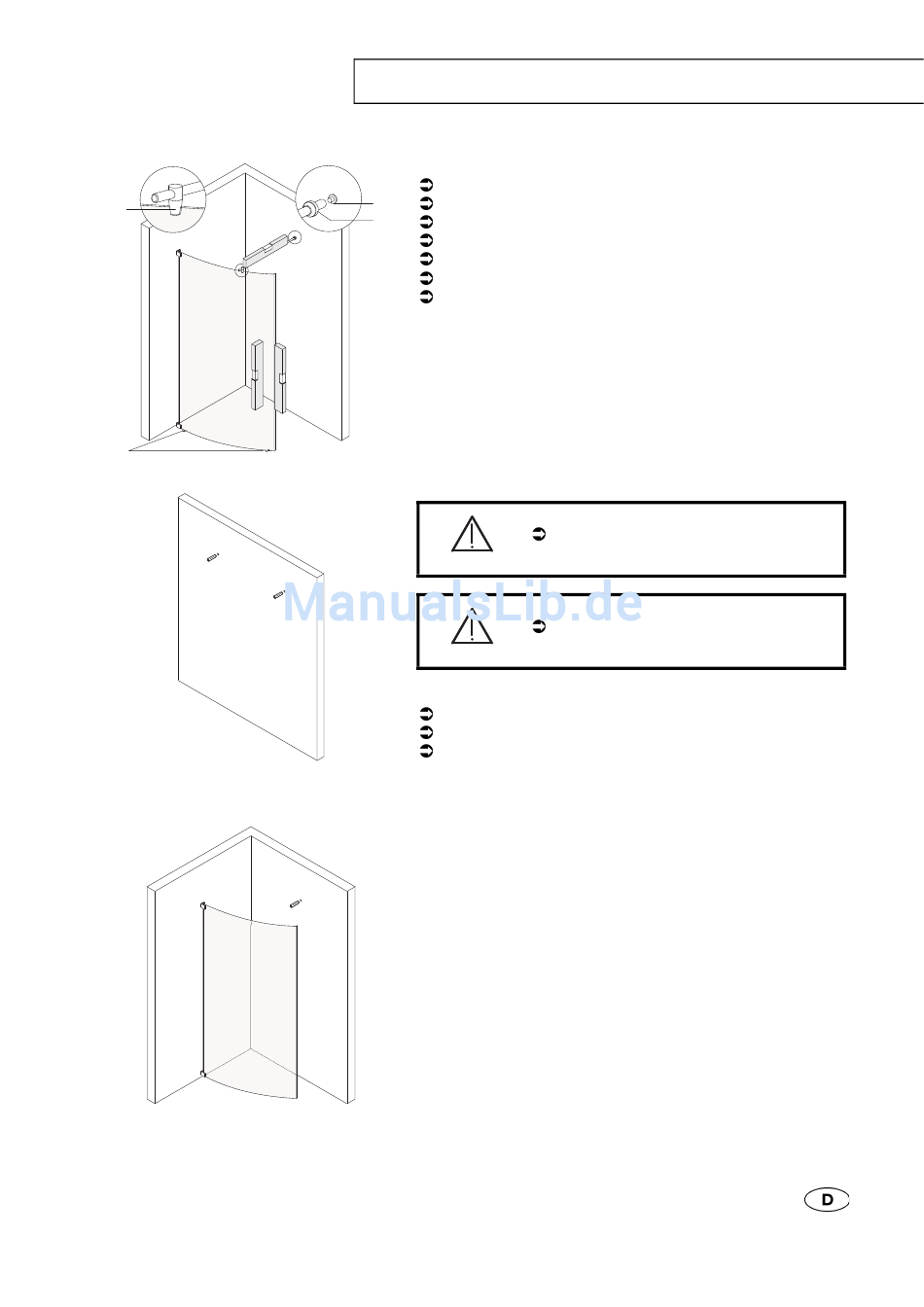

MONTAGE DER DUSCHE
Bei Typ 037 Befestigungslöcher Haltestange wie folgt anzeichnen:
Überwurfmutter 2 auf Haltestange schieben.
1
Flansch 1 an Haltestange schrauben.
2
Haltestange mit Glashalter 4 auf Festteil stecken.
Haltestange und Festteil mit Wasserwaage ausrichten.
Umriss Flansch 1 an Wand anzeichnen.
Befestigungsloch in der Mitte des Flanschumrisses anzeichnen.
Befestigungsloch ankörnen.
Bild: Typ 037
Befestigunglöcher Haltestange bohren und dübeln
Verletzungsgefahr und Beschädigungen!
Warnung
Bruch der Fliesen durch Schlagbohrmaschine!
Vorsicht
Bild: Typ 035, 036
Befestigungsloch mit geeignetem Werkzeug bohren.
Dübel in Befestigungsloch stecken.
Sicherstellen, dass der Dübel bündig mit der Wand abschließt.
Bild: Typ 037
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
