HUOLTO
10
FI
HUOLTO
jatkoa
PUMPUN ROOTTORI
1.Irrota yläsuojus (kuva 7-8).
2.Käyttäen CH 8 tuuman kiintoavainta irrota suodattimen
kannen ruuvit.
3. Poista suodattimen kansi ja ilmansuodattimet.
4. Irrota pumpun kannen ruuvit CH 8 tuuman kiintoavaimen
avulla.
5. Irrota pumpun kansi.
6.Irrota roottori, sovituskappale ja siivet.
7. Tarkasta pumppu lian varalta. Jos havaitset likakerääntymiä,
puhdista ne paineilmalla.
8. Aseta sovituskappale ja roottori takaisin paikoilleen.
9. Tarkista roottorin välys. Sen tulee olla 0,076/0,101 mm. Säädä
tarvittaessa (kuva 25).
Huom: Pyöräytä roottoria yhden kokonaisen kierroksen
varmistaaksesi, että välys on pienimmillään 0,076/0,101 mm.
Säädä tarvittaessa.
10.Aseta paikoilleen siivet, pumpun kansi, ilmansuodattimet ja
suodattimen kansi.
11.Kiinnitä siipipyörän suojakansi ja yläsuojus paikoilleen.
12.Säädä pumpun paine (kuva 8).
Huom: Jos roottorissa on yhä liikaa vastusta, noudata
seuraavia ohjeita.
13.Suorita vaiheet 1 - 6.
14.Aseta hienoa hiekkapaperia (600 karkeus) tasaiselle
pinnalle. Hio roottoria kahdeksikon muotoisin liikkein neljä
kertaa (kuva 26).
15.Asenna sisäkappale ja roottori takaisin paikoilleen.
16.Suorita vaiheet 10 - 12.
H.
G.
F.
A.Siipi, B.Pumpun kansi, C.Imuilmansuodatin, D.Suodattimen
kansi, E.Siipipyörän suojakansi, F.Ulostuloilman suodatin,
G.Roottori, H.Sovitinkappale.

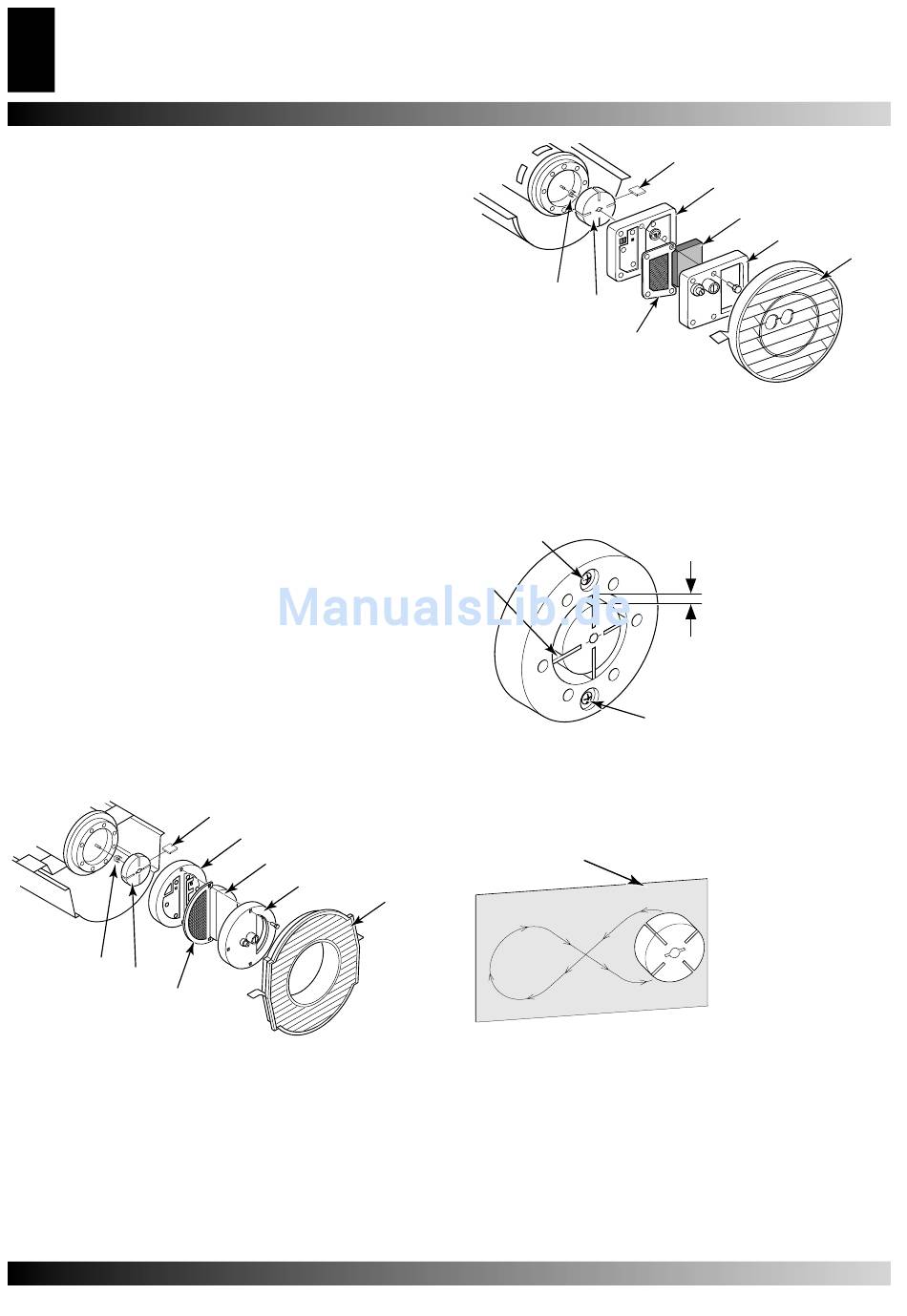

Kuva 23 – Roottorin sijainti, 10 ja 20kW -mallit.
A.
B.
C.
D.
H.
A.Siipi, B.Pumpun kansi, C.Imuilmansuodatin, D.Suodattimen
kansi, E.Siipipyörän suojakansi, F.Ulostuloilman suodatin,
G.Roottori, H.Sovitinkappale.
Kuva 24 – Roottorin sijainti, 29 ja 44 kW mallit.
A.
C.
Kuva 25 – Välyksen säätöruuvien sijainnit.
E.
Kuva 26 – Roottorin hiominen.
A.
B.
G.
F.
B.
A.
A. Hiekkapaperi
A.
C.
D.
E.
A. Välyksen säät-
öruuvi
B. 0,076/0,101 mm
välys rakomitalla
mitattuna
C. Siipi
