PROCEDURE DI MANUTENZIONE
10
IT
PROCEDURE DI
MANUTENZIONE
Continua
ROTORE DEL COMPRESSORE
1. Rimuovere il semiguscio superiore (vedi fi g. 7-8).
2. Rimuovere le viti del coperchio dei fi ltri, usando una chiave a
tubo CH 8.
3. Rimuovere il coperchio dei fi ltri ed i fi ltri dell'aria.
4. Rimuovere le viti della piastrina del compressore, usando una
chiave a tubo CH 8.
5. Rimuovere la piastrina del compressore.
6. Rimuovere il rotore, il distanziatore e le palette.
7. Verifi care l'assenza di detriti nel compressore. Se si notano
detriti, rimuoverli con un getto di aria compressa.
8. Montare il distanziatore ed il rotore.
9. Controllare la distanza del rotore. Se necessario, regolarla
portandola a 0,076/0,101 mm (vedi fi g. 25).
Nota: ruotare il rotore di un giro completo e verifi care che la
distanza sia pari a 0,076/0,101 mm in corrispondenza al punto
più ravvicinato. Regolare a seconda delle necessità.
10.Installare le palette, la piastrina del compressore, i fi ltri
dell'aria ed il coperchio dei fi ltri.
11.Rimontare la griglia della ventola ed il semiguscio superiore.
12.Regolare la pressione del compressore (vedi pag. 8).
Nota: se il rotore continua a grippare, procedere nel modo
sottoindicato.
13.Eseguire nuovamente i passi dall'1 al 6 di cui sopra.
14.Stendere un foglio di carta vetrata (di grana 600) su una
superfi cie piatta. Carteggiare leggermente per quattro volte il
rotore con un movimento ad "8" (vedi fi g. 26).
15.Reinstallare il distanziatore ed il rotore.
16.Eseguire i passi dal 10 al 12.
H.
G.
F.
A.Paletta, B.Piastrina del compressore, C.Filtro di ingresso
dell'aria, D.Coperchio dei fi ltri, E.Griglia della ventola, F.Filtro di
uscita dell'aria, G.Rotore, H.Distanziatore.

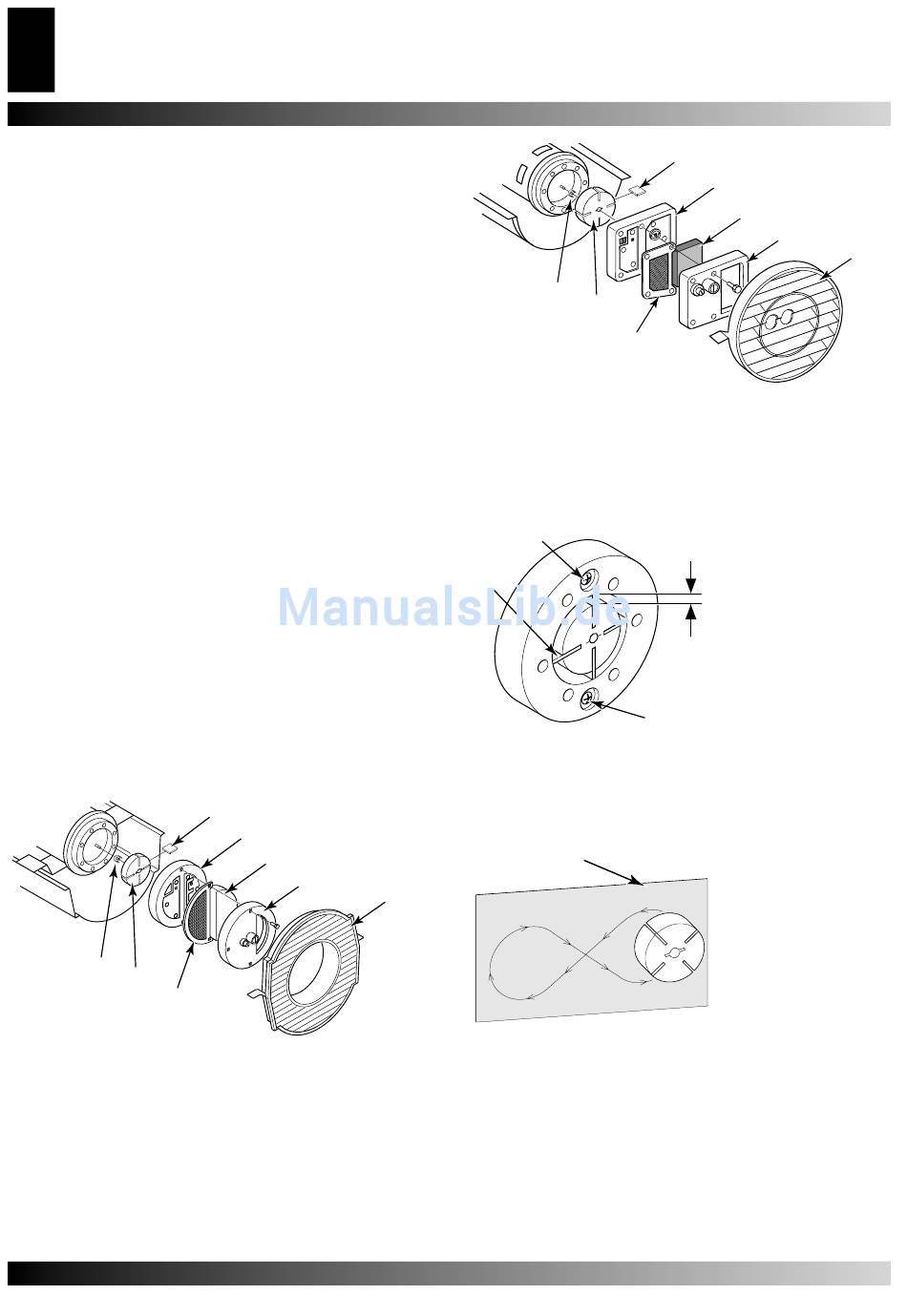

Figura 23 – Ubicazione del rotore, Modelli 10 e 20kW.
A.
B.
C.
D.
H.
A.Paletta, B.Piastrina del compressore, C.Filtro di ingresso
dell'aria, D.Coperchio dei fi ltri, E.Griglia della ventola, F.Filtro di
uscita dell'aria, G.Rotore, H.Distanziatore.
Figura 24 – Ubicazione del rotore, Modelli 29 e 44 kW.
A.
C.
Figura 25 – Ubicazione delle viti di regolazione della
distanza.
E.
Figura 26 – Carteggiatura del rotore
A.
B.
G.
F.
B.
A.
A. Carta vetrata
A.
C.
D.
E.
A. Vite di regola-
zione
B. Distanza di
0,076/0,101mm,
misurata con uno
spessimetro
C. Paletta
