VENTILATEUR
IMPORTANT: Retirer le ventilateur de l'arbre du moteur avant
de retirer ce dernier de l'appareil. Le poids du moteur sur le
ventilateur peut en fausser les pales.
1. Déposer le couvercle (voir fi gure 7-8).
2. Utiliser une clé coudée de CH 2,5 pour desserrer la vis d'arrêt
qui maintient le ventilateur sur l'arbre du moteur.
3. Retirer le ventilateur en le faisant glisser sur l'arbre du
moteur.
4. Nettoyer le ventilateur avec un chiffon propre préalablement
mouillé avec du kérosène ou du diluant.
5. Sécher complètement le ventilateur.
6. Replacer le ventilateur sur l'arbre du moteur. Placer le moyeu
du ventilateur au ras de l'extrémité de l'arbre du moteur (voir
fi gure 28).
7. Positionner la vis d'arrêt sur le méplat de l'arbre. La serrer
fermement (de 4,5 à 5,6 Nm).
8. Remonter la grille de protection du ventilateur et le
couvercle.
A.
C.
B.
A.Ventilateur, B.Arbredu moteur, C.Vis d'arrêt, D. Au ras.

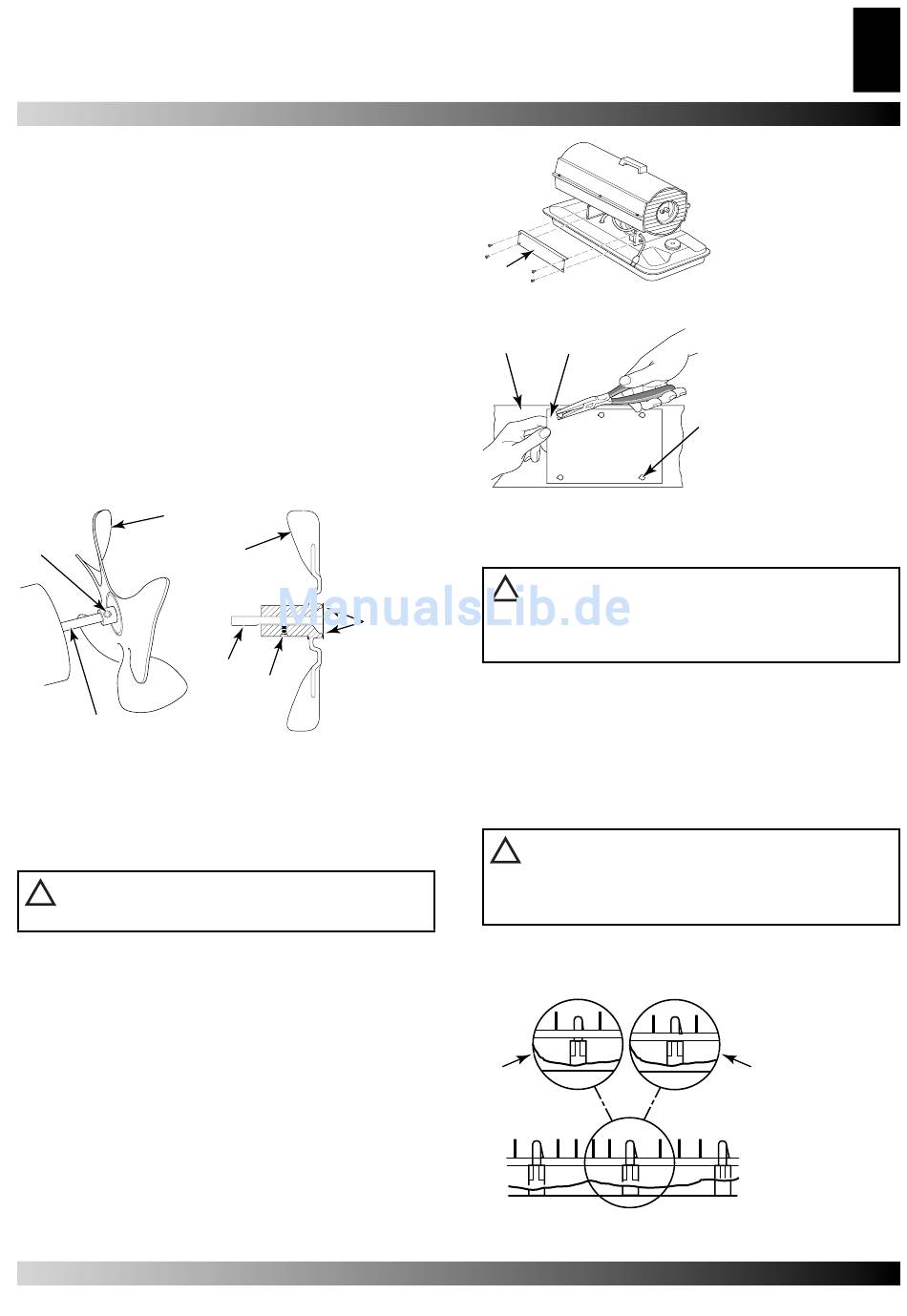

Figure 27 – Emplacement
du ventilateur,de l'arbre du
moteur et de la vis d'arrêt.
COMMANDE D'ALLUMAGE
fi
AVERTISSEMENT:Débrancher
chauffage avant de faire son entretien.
Dépose des pièces existantes
1. À l'aide d'une clé à douille de CH8, retirer les quatre vis du
panneau latéral (voir Figure 29).
2. Débrancher les neuf fi ls de la commande d'allumage.
3. À l'aide d'une pince à bec de canard, pincer l'ergot situé sur
le support de la carte à circuit imprimé et lever la commande
d'allumage en la saisissant par le bord (voir Figure 30).
Procéder demême pour les quatre autres supports de la carte
à circuit imprimé puis retirer la commande.
A.
D.
B.
C.
Figure 28 – Coupe
ventilateur.
l'appareil
A.
Figure 29 – Retrait du panneau latéral.
B.
A.
Figure 30 – Retrait de la carte à circuitimprimé.
Installazione del gruppo nuovo
fi
ATTENTION: La commanded'allumage contient
des éléments électrostatiques. Saisir l'ensemble par les
bords de la carte àcircuit imprimé. Ne toucher aucune
des cosses à clips ni aucun des éléments électroniques.
1. Aligner les cinq trous de l'ensemble sur les cinq supports de
la carte à circuit imprimé, sur le panneau latéral.
2.Tout en maintenant l'ensemble par les bords de la carte à
circuit imprimé, exercer une pression vers le bas jusqu'à ce
que les cinq ergots de support de la carte s'engagent à leur
place.Tirer surl'ensemble pour vérifi er la fi xation(voir Fig. 31).
du
3.Connecter les connexions à neuf fi ls à l'assemblage du
réglage d'allumage tel que montré sur le schéma de câblage
à la page 17.
fi
ATTENTION : Bien vérifi er les connexions. Un
câblage incorrect risquerait d'endommager la commande
d'allumage et/ou d'autres éléments de l'appareil de
de
chauffage.
4. À l'aide de la clé à douille de CH 8, remonter le panneau
latéral sur l'appareil de chauffage. Serrer modérément les vis.
Éviter tout serrage excessif!
A.
Figure 31 – Fixation de la carte à circuitimprimé sur les
ergots.
PROCÉDURES D'ENTRETIEN
A. Panneau latéral
A. Panneau latéral
B. Commande
d'allumage
C. Supports (5) de la
carte à circuit imprimé
C.
B.
11
FR
A. Inacceptable
B. Acceptable
