SERVICEPROSEDYRER
8
NO
SERVICEPROSEDYRER
forts.
PRIMÆRFILTER, SEKUNDÆRFILTER OG
OFILTER
1. Ta av det øvre dekslet (se fi gur 7-8).
2. Fjern skruene som holder dekslet til fi lterhuset på plass,
vedhjelp av en CH 8 tommers pipe.
3. Ta av dekslet til fi lterhuset.
4. Skift sekundærfi ltret og lofi ltret.
5. Rengjør
eller
skift
vedlikeholdsplan, side 5).
6. Sett på dekslet til fi lterhuset.
7. Sett vifteskjermen og det øvre dekslet på plass.
VIKTIG: Filtrene må ikke smøres med olje.
JUSTERING AV PUMPETRYKKET
1. Ta trykkmålingspluggen og plasthetten (kun 10 kW og 20 kW)
ut av dekslet til fi lterhuset.
2. Sett i trykkmåleren (delnummer 4109.427).
3. Slå på varmeapparatet (se Bruk, side 5). La motoren nå fullt
turtall.
4.Juster trykket. Vri sikkerhetsventilen mot høyre for å øke
trykket. Vri sikkerhetsventilen mot venstre for å redusere
trykket. Tabellen til høyre viser riktig trykk for de ulike
modellene.
5. Ta ut trykkmåleren. Sett trykkmålings-pluggen og plasthetten
(kun 10 kW og 20 kW) tilbake i dekslet til fi lterhuset.
E.
D.

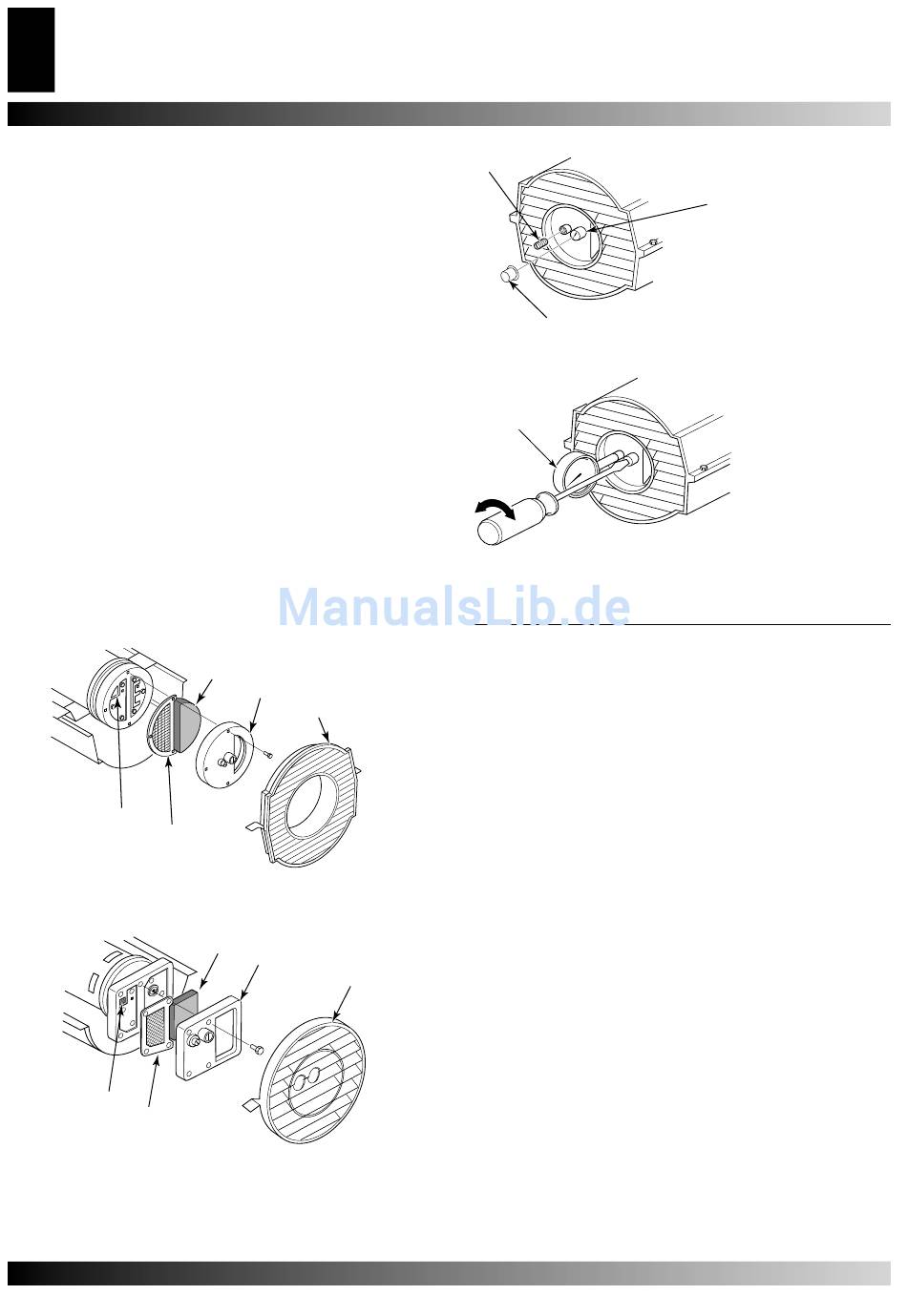

Figur 13 – Primærfi lter, sekundærfi lter og lofi lter, modellene
10 KW og 20 KW.
E.
D.
Figur 14 – Primærfi lter, sekundærfi lter og lofi lter, modellene
29 KW og 44 KW.
(se fi gur 13 og 14)
A.Primærfi lter, B.Deksel til fi lterhuset, C.Vifteskjerm
Forebyggende
primærfi ltret
(se
A.
B.
C.
A.
B.
C.
D.Sekundærfi lter, E.Lofi lter.
A.
C.
Figur 15 – Fjerning av trykkmålingspluggen.
A.
Figur 16 – Justering av pumpetrykket.
Modell
Pumpetrykk (Bar/PSI)
10 kW
0,207 / 3
20 kW
0,344 / 5
29 kW
0,344 / 5
44 kW
0,386 / 5,6
DYSE
1.Ta vekk det øvre dekslet (se fi gur 7-8).
2. Ta ut viften (se fi gur 27).
3. Fjern luft og brennstoffslangene fra dysen (se fi gur 17, 18 eller
19).
4. Drei dysen og tilhørende deler 1/4 omgang mot venstre og
taden helt av ved å trekke den mot motoren (se fi g. 20).
5. Sett sekskantfestet i plast i skrustikken og trekk lett til.
6. Ta dysen forsiktig ut av dyseadapteren ved hjelp av en CH 16
tommers pipenøkkel (se fi gur 21).
7. Blås trykkluft gjennom dyseåpningen. Dette fjerner eventuell
skitt i dysen.
8. Undersøk om dysepakningen er skadet.
9. Sett dysen tilbake i dyseadapteren slik at dysen sitter godt på
plass.Trekk til nok en 1/3 omgang til 4,5 til 5,1 Nm ved hjelp
av en 5/8-tommers pipenøkkel. Se fi gur 21.
10.Fest dysen og tilhørende deler til festebraketten for
brenneren.
11.Fest luft- og brennstoffslangene til dysen. Slå opp på
Utskiftingav luft- og brennstoffslanger og riktig ruting.
12.Sett i vifte (se fi gur 27-28).
13.Sett vifteskjermen og det øvre dekslet på plass (se fi g. 7-8).
A. Trykkmålingsplugg
B. Sikkerhetsventil
C. Plasthette
B.
A. Trykkmåler
