A.
B.

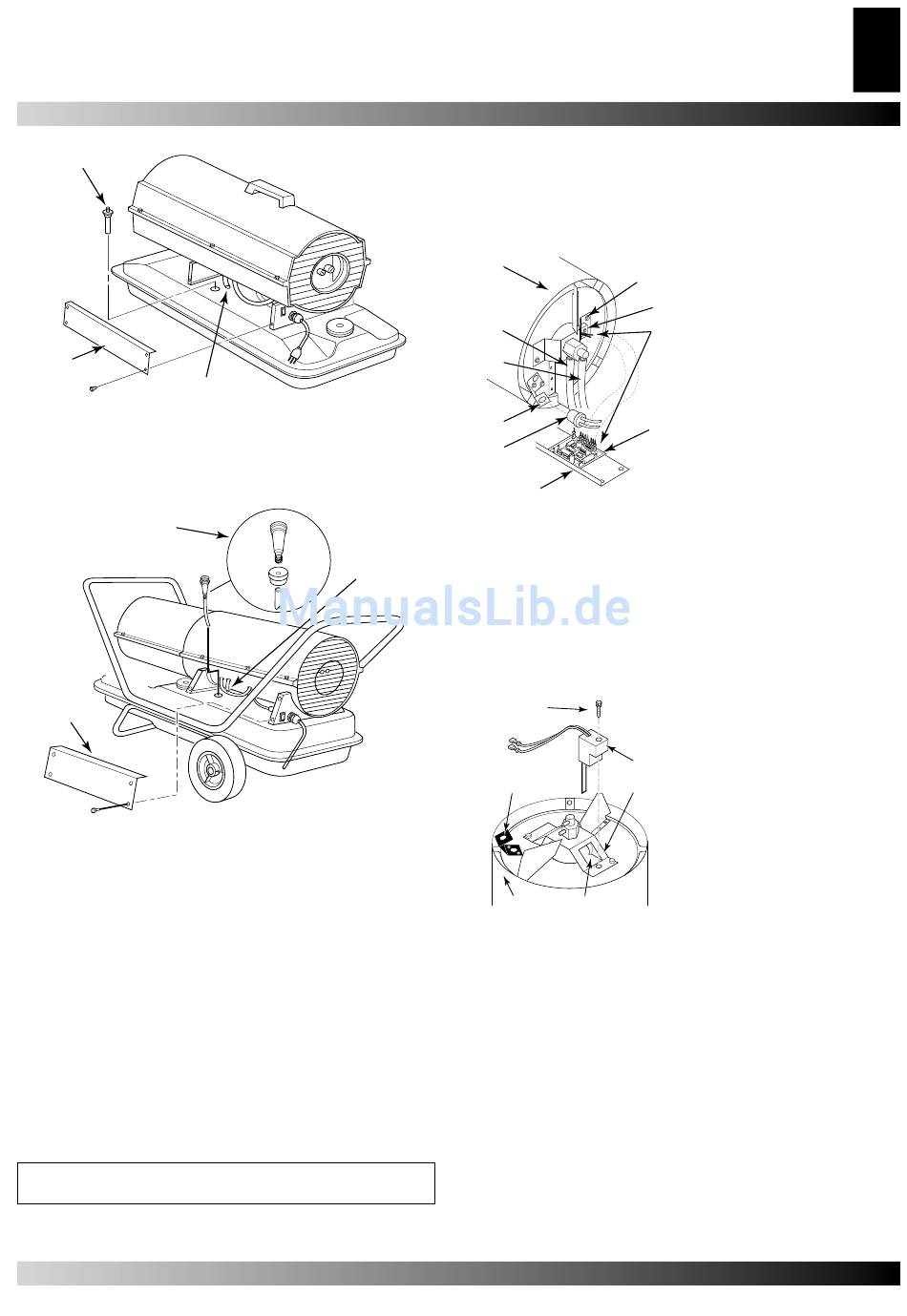

Figur 9 – Model 10 kW og 20 kW afmontering af petro-
leumsfi lter.
(jf fi gur 9)
A. Petroleumsfi lter, B. Sidedæksel, C. Slange
A.
C.
Figur 10 – Model 29 kW og 44 kW afmontering af petrole-
umsfi lter.
(jf fi gur 10)
A. Petroleumsfi lter, bøsningog nedre slange, B.Øvre slange, C.
Sidedæksel.
TÆNDRØR
1.Fjern overdelen og blæsergitteret (jf. fi g. 7-8).
2.Fjern blæservingen (jf. fi g. 27-28).
3.Fjern de 4 sidedækselskruer med en CH 8 topnøgle. Fjern
sidedækslet (jf. fi g. 9-10).
4.Afkobl tændrørsledningerne (7+8) fra tændingskontrollen (se
fi gur 11).
5.Afkobl petroleums- og luftslangerne. Fjern fotocellen fra
fotocelleholderen (se fi gur 11).
6.Fjern forbrændingskammeret (se fi gur 12).
7.Fjern tændrørsskruen med en CH 5,5 topnøgle. Fjern forsigtigt
tændrøret fra dyseholderen.
FORSIGTIG: Tændrøret må ikke bøjes eller stødes. Skal
håndteres med forsigtighed.
8.Udtag forsigtigt det nye tændrør fra emballagen.
9.Før forsigtigt tændrøret ind i dyseholderens åbning. Tændrøret
C.
B.
må ikke stødes. Fastgør tændrøret til dyseholderen med en
skrue vha. en CH 5,5 topnøgle (se fi gur 12). Spænd den til et
moment på mellem 0,90 og 1,69 Nm Må ikke overspændes.
10.Sæt forbrændingskammeret på plads.
11.Før tændrørsledningerne tilbage ned gennem hullet i
underdelen. Forbind ledningerne til tændingskontrollen.
A.
B.
L.
I.
H.
E.
G.
F.
Figur 11 – Afkobling af tændrørsledninger fra tændings-
kontrol.
12.Sæt sidedækslet på plads (se fi gur 9 eller 10).
13.Forbind og før petroleums- og luftslangerne til brænderhoved.
Se Aftagning af luft- og petroleumsslanger og ledningsføring,
side 9.
14.Sæt fotocellen på plads i fotocelleholder. Før ledninger som
vist på enten fi gur 17, 18 eller 19.
15.Sæt blæservingen på plads (jf. fi g. 27-28).
16.Sæt blæsergitteret og overdelen på plads (jf. fi g. 7-8).
A.
G.
B.
F.
C.
D.
E.
Figur 12 – Udskiftning af tændrør.
REPARATION
(jf. fi g. 11)
A.Forbrændingskammer
B.Dyseholder
C.
C.Tændrør
D.Tændrørsledninger
D.
E.Tændingskontrol
F.Sidedæksel
G.Fotocelle
H.Fotocelleholder
I.Petroleumsslange
L.Luftslange
(jf. fi g. 12)
A.Tændrørsskrue/skive
B.Tændrør
C.Dyseholder
D.Dyseholderåbning
E.Forbrændingskammer
F.Fotocelleholder
G.Tændrørselement
7
DK
