A.
F.
E.
D.

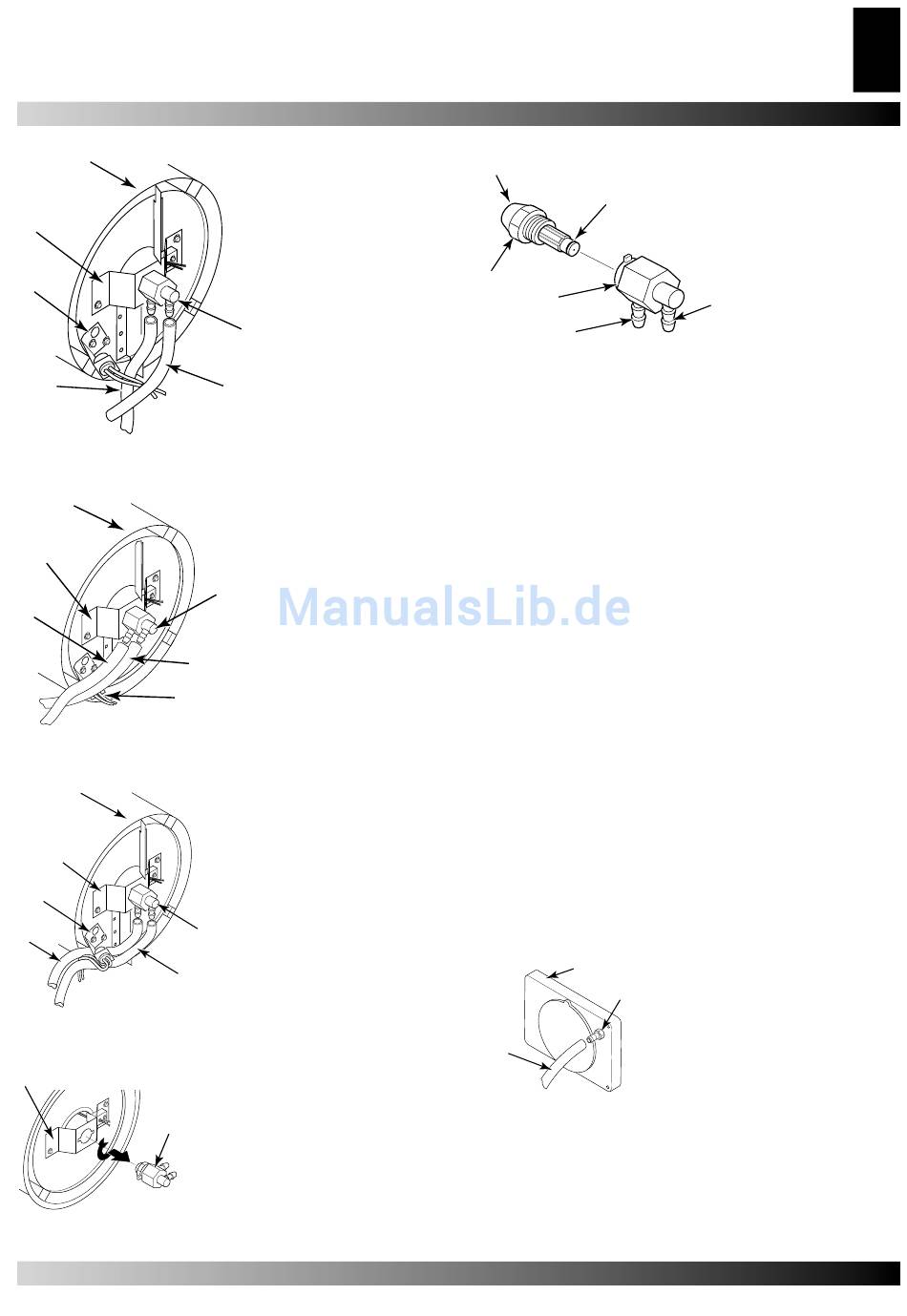

Figura 17 – Retiro de mangueras de líneas de aire y
combustible (sólo modelos 10 y 20 kW).
A.
F.
E.
D.
Figura 18 – Retiro de mangueras de líneas de aire y
combustible (Sólo modelo 29 kW).
A.
F.
E.
D.
C.
Figur 19 – Retiro de mangueras de líneas de aire y
combustible (Sólo modelo 44 kW).
A.
B.
Figura 20 – Retiro de Conjunto de boquilla/adaptador
.
A
Cámara de com-
bustión
B. Conjuntode boquilla/
adaptador
C. Manguera de com-
bustible
D. Manguera de aire
E. Soporte de fotocé-
lula
F. Soporte de adapta-
dor de la boquilla
B.
C.
A. Cámara de combustión
B. Conjuntode boquilla/
adaptador
C. Manguera de combus-
tible
D. Soporte de fotocélula
B.
E. Manguera de aire
F. Soporte de adaptador
de la boquilla
C.
.
A
Cámara de combustión
B. Conjuntode boquilla/
adaptador
C. Manguera de combustible
D. Manguera de aire
E. Soporte de fotocélula
F. Soporte de adaptador de
la boquilla
B.
A. Soporte de adaptador de la
boquilla
B. Adattatore ugello
PROCEDIMIENTOS DE SERVICIO
A.
B.
F.
E.
D.
Figura 21 – Boquilla y adaptador.
SUSTITUCION DE LINEAS DE COMBUSTIBLE Y
AIRE Y COLOCACION CORRECTA
1. Quite el casco superior (vea la fi g. 7-8).
2. Quite los tornillos de la cubierta lateral con una llave de
tuercasde CH 8.
3. Quite la cubierta lateral.
4. Inspeccione las mangueras de las líneas de combustible y
de aire en busca de roturas y/o agujeros. Si la manguera
de la línea de combustible está dañada, desconéctela del
adaptador de la boquilla (vea la Figura 17, 18 ó 19) y del
fi ltro de combustible (vea la página 9). Si la manguera de la
línea de aire está dañada, desconéctela del adaptador de la
boquilla (vea la Figura 17, 18 ó 19) y del adaptador de punta
en la cubierta de extremo de la bomba (vea la Figura 22).
5.Instale una línea nueva de aire y/o de combustible. Conecte
un extremo de la manguera de la línea de aire al adaptador
de punta en la cubierta de extremo de la bomba (vea la Figura
22) y el otro extremo al adaptador de la boquilla (vea la Figura
17, 18 ó 19). Conecte un extremo de la manguera de la línea
de combustible al fi ltro de combustible (vea la pág. 6) y el otro
extremoal ad aptador de la boquilla (vea la Fig. 17, 18 ó 19).
En los calentadores modelos 10 kW, 20 kW, 29 kW y 44 kW
coloquelas líneas de aire y de combustible aproximadamente
como se muestra en la Figura 17,18 y 19.
Nota: Las mangueras no deben tocar el soporte de la
fotocélula.
6.Vuelva a colocar la cubierta lateral.
7.Vuelva a colocar el casco superior y el protector del
ventilador(vea la página 7).
A.
B.
C.
Figura 22 – Manguera de aire a adaptador de punta.
A. Cara de la boquilla
B. Sello de la boquilla
C. Adaptador de la
línea de combustible
D. Adaptador de la
línea de aire
E. Adaptador de la
boquilla
C.
F. Boquilla
A. Cubierta de extremo de bomba
B. Adaptador de punta
C. Manguera de aire
9
ES
Continua
