Übersicht
Geräteelemente
Bild 1
1 Halterung für Strahlrohr
2 Griffmulde (beidseitig)
3 Rad
4 Wasseranschluss mit Sieb
5 Wasseranschluss-Set
6 O-Ring-Set (für Ersatz)
7 Hochdruckanschluss
8 Hochdruckschlauch
9 Strahlrohr
10 Hochdruckdüse (Edelstahl)
11 Lenkrolle mit Feststellbremse
12 Brennstoffsieb
13 Sicherungsraste der Handspritzpistole
14 Handspritzpistole
15 Elektrozuleitung
16 Einfüllöffnung für Brennstoff
17 Bedienfeld
18 Ablage für Handspritzpistole
19 Trittmulde
20 Griffbügel
21 Typenschild
22 Haubenverschluss
23 Brenner
24 Ablage für Strahlrohr
25 Gerätehaube
26 Druck-/Mengenregulierung der Pum-
peneinheit
27 Ölbehälter
28 Ölablassschraube
29 Brennstofffilter
30 Befestigungsklammer
31 Schlauch der Wassermangelsicherung
32 Wassermangelsicherung
33 Sieb in der Wassermangelsicherung
34 Feinfilter (Wasser)
6
Bild 2
A Geräteschalter
1 Kontrolllampe Drehrichtung
2 Kontrolllampe Betriebsbereitschaft
3 Kontrolllampe Brennstoff
4 Kontrolllampe Service
Farbkennzeichnung
Bedienelemente für den Reinigungs-
–
prozess sind gelb.
Bedienelemente für die Wartung und
–
den Service sind hellgrau.

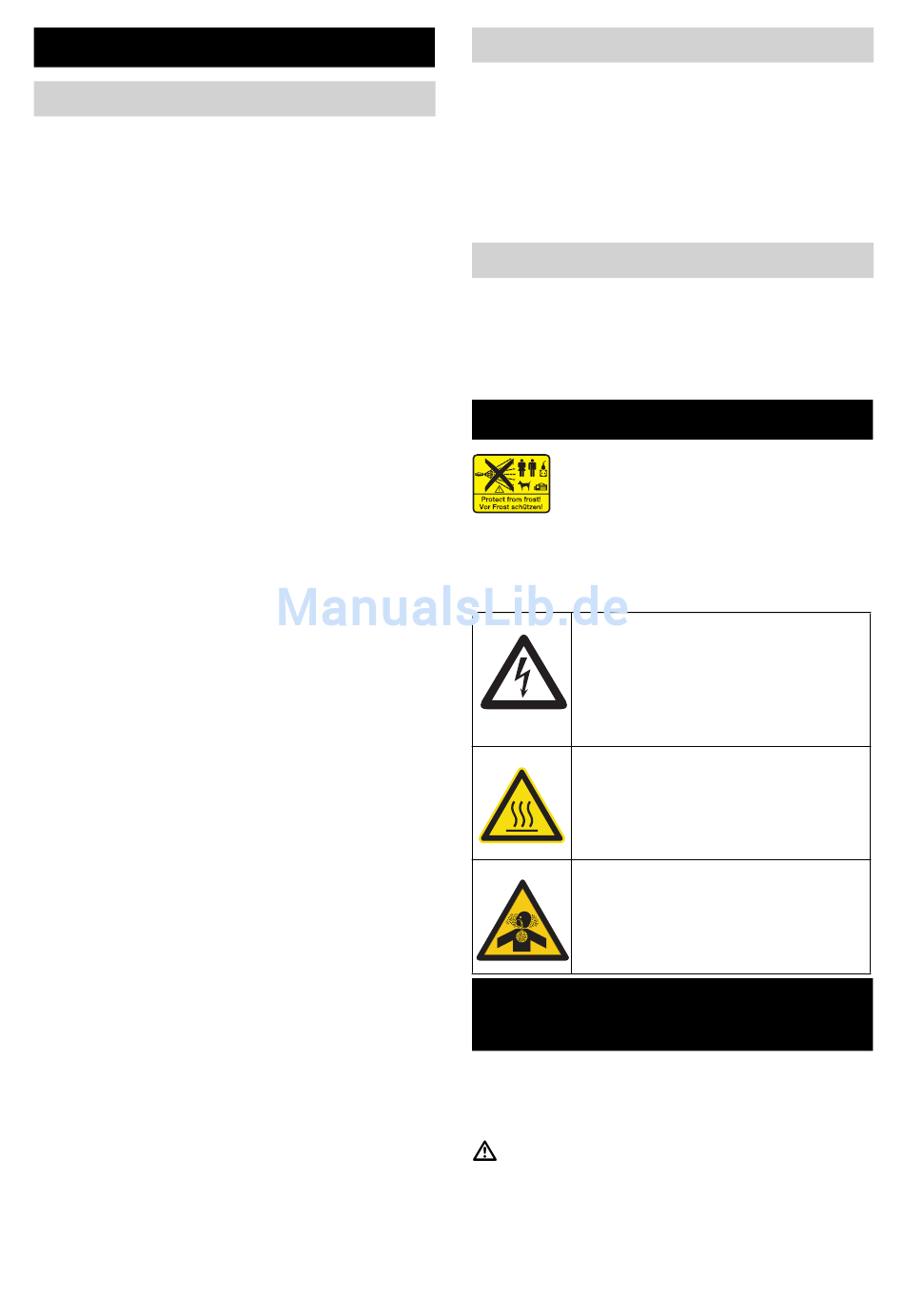

Symbole auf dem Gerät
Hochdruckstrahlen können bei
unsachgemäßem Gebrauch ge-
fährlich sein. Der Strahl darf
nicht auf Personen, Tiere, aktive elektri-
sche Ausrüstung oder auf das Gerät selbst
gerichtet werden.
Gefahr durch elektrische
Spannung!
Arbeiten an Anlagenteilen nur
durch Elektro-Fachkräfte oder
autorisiertes Fachpersonal.
Verbrennungsgefahr durch hei-
ße Oberflächen!
Vergiftungsgefahr! Abgase
nicht einatmen.
Bestimmungsgemäße Ver-
Reinigen von: Maschinen, Fahrzeugen,
Bauwerken, Werkzeugen, Fassaden, Ter-
rassen, Gartengeräten, etc.
Gefahr
Verletzungsgefahr! Beim Einsatz an Tank-
stellen oder anderen Gefahrenbereichen
entsprechende Sicherheitsvorschriften be-
achten.
– 2
DE
Bedienfeld
wendung
