7.4 Montieren des Innengeräts
7.4.1 Über die Montage des Innengeräts
Wenn
Sie müssen erst die Außen- und die Inneneinheit installieren, bevor
Sie die Leitungen für Kältemittel und Wasser installieren können.
Typischer Ablauf
Die Montage des Innengeräts erfolgt in der Regel in diesen Phasen:
1 Installieren des Innengeräts.
7.4.2 Vorsichtsmaßnahmen bei der Montage
des Innengeräts
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung

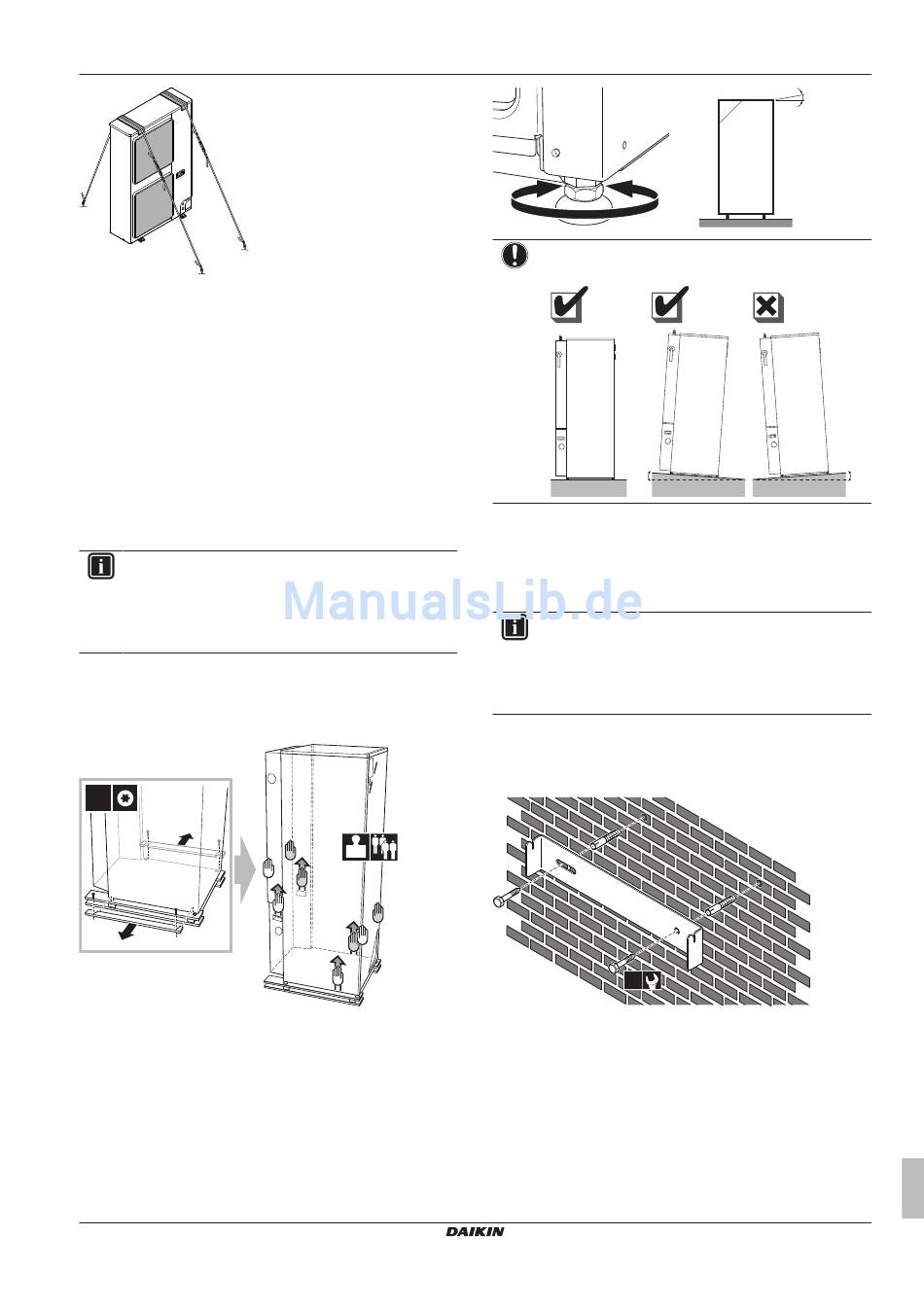

7.4.3 So installieren Sie das Innengerät
1 Heben Sie das Innengerät von der Palette herunter und stellen
Sie es auf den Boden.
4×
2 Schieben Sie das Innengerät
Aufstellungsort.
3 Passen Sie die Höhe der Stellfüße an, um Unebenheiten im
Boden auszugleichen. Die maximal zulässige Abweichung
beträgt 1°.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P449976-1B – 2018.02
120kg
an den vorgesehenen
HINWEIS
Installieren Sie die Einheit NICHT nach hinten geneigt:
1°
0°
7.5

Montage der Reserveheizung

7.5.1 Vorsichtsmaßnahmen bei der Montage
der Reserveheizung
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
7.5.2

So installieren Sie die Reserveheizung

1 Befestigen Sie den Wandhalter mit M5-Schrauben an der
Wand.
2×
2 Hängen Sie die Reserveheizung am Wandhalter auf.
7 Installation
≤1°
1°
Referenzhandbuch für den Monteur
35
