▪ Der Raumbetriebsmodus wird von einem Digitalausgang am
Innengerät (X2M/32 und X2M/33) an die Wärmepumpen-
Konvektoren gesendet.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Externes Raumthermostat für die
Haupt-Zone:
▪ Nr.: [A.2.2.4]
▪ Code: [C-05]
Vorteile
▪ Effizienz. Die Bodenheizung bietet in Kombination mit Altherma
LT die beste Leistung.
▪ Komfort. Die Kombination der zwei Heizverteilsysteme bietet
exzellenten Heizkomfort der Bodenheizung.
5.2.2 Mehrere Räume – Eine
Vorlauftemperaturzone
Wenn nur eine Vorlauftemperaturzone erforderlich ist, weil die
nominale Vorlauftemperatur aller Wärme-Emittenten identisch ist,
benötigen Sie KEINE Mischventilstation (kostengünstig).
Beispiel: Wenn das Wärmepumpensystem zum Heizen einer Etage
verwendet wird, in dem alle Räume über dieselben Wärme-
Emittenten verfügen.
Bodenheizung oder Radiatoren –
Thermostatventile
Wenn Sie Räume mit der Bodenheizung oder Radiatoren heizen, ist
es üblich, die Temperatur
Thermostats zu regeln (dies kann entweder die Benutzerschnittstelle
oder ein externes Raumthermostat sein), während die anderen
Räume von so genannten "Thermostatventilen" geregelt werden, die
abhängig von der Raumtemperatur öffnen oder schließen.

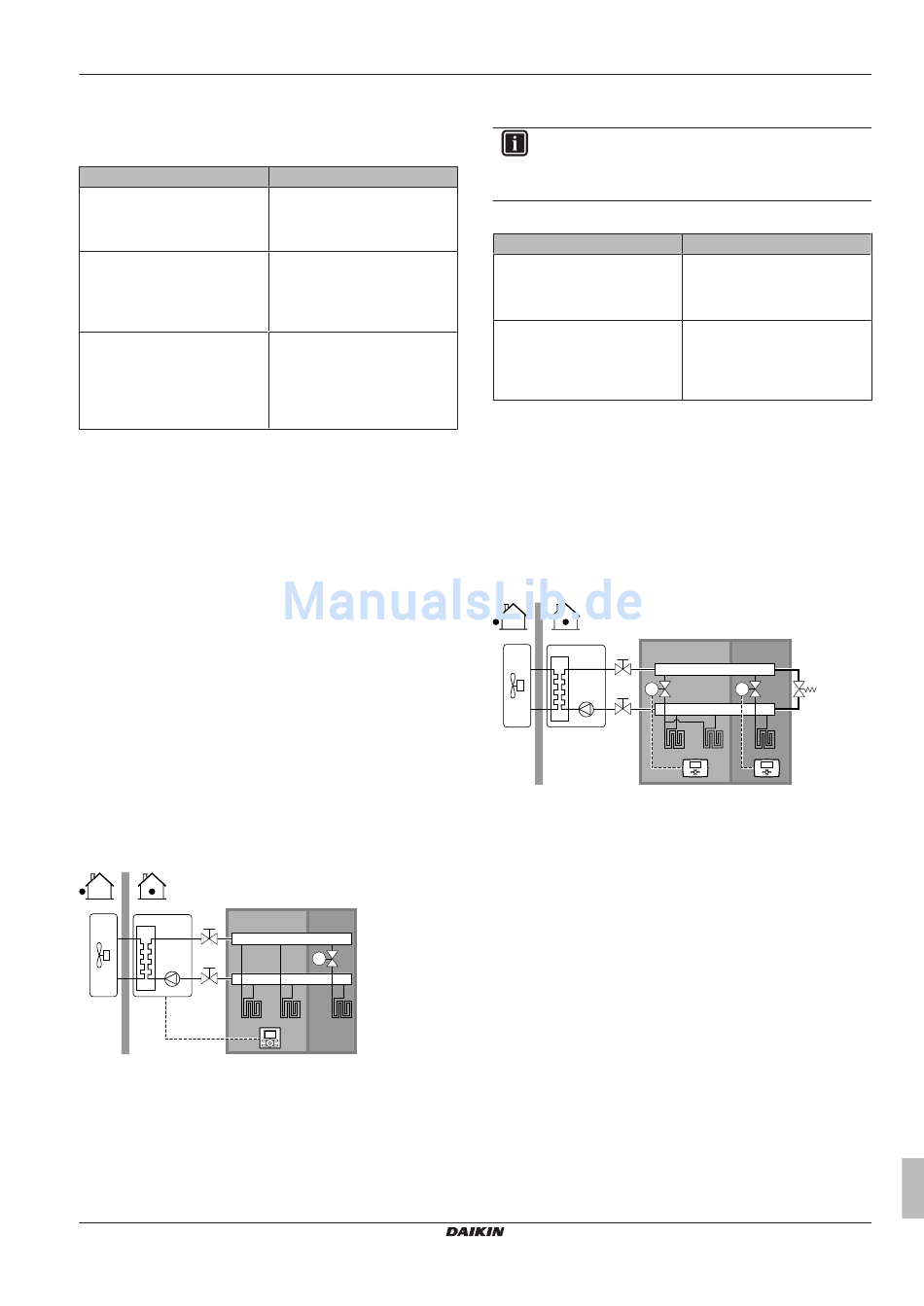

Einrichtung
A
B
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Bedieneinheit
▪ Die Bodenheizung des Hauptraums ist direkt mit dem Innengerät
verbunden.
▪ Die Raumtemperatur des
Benutzerschnittstelle geregelt, die als Raumthermostat verwendet
wird.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P449976-1B – 2018.02
Wert
1 (Ext.Raumtemp.St): Der
Betrieb des Geräts wird vom
externen Thermostat geregelt.
0 (1 Heizkreis): Hauptzone
1 (Thermo EIN/AUS): Wenn der
verwendete externe
Raumthermostat oder der
Wärmepumpen-Konvektor nur
eine Thermo EIN/AUS-
Bedingung senden kann.
des Hauptraums mittels eines
C
T
a
Hauptraums wird von
▪ Ein Thermostatventil ist vor der Bodenheizung in jedem der
anderen Räume installiert.
INFORMATION
Bedenken Sie, dass der Hauptraum auch von einer
anderen Wärmequelle geheizt werden kann. Beispiel:
Kamin.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Vorteile
▪ Kostengünstig. Sie benötigen KEINEN zusätzlichen externen
Raumthermostat.
▪ Einfach. Identische Installation wie für einen Raum, aber mit
Thermostatventilen.
Bodenheizung oder Radiatoren – Mehrere externe
Raumthermostate
Einrichtung
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Externer Raumthermostat
b Bypass-Ventil
▪ Für jeden Raum ist ein Absperrventil (bauseitig zu liefern)
installiert, um eine Bereitstellung von abfließendem Wasser zu
vermeiden, wenn keine Heizanforderung vorliegt.
▪ Es muss ein
Wasserrückführung zu ermöglichen, wenn alle Absperrventile
geschlossen sind.
gewährleisten, sorgen Sie für einen minimalen Wasserdurchfluss
wie in der Tabelle "Prüfen der Wassermenge und der
Durchflussmenge" in
Seite 27 beschrieben.
▪ An der mit dem Innengerät verbundenen Bedieneinheit wird der
Betriebsmodus für den Raum festgelegt. Beachten Sie, dass der
Betriebsmodus an jedem Raumthermostat so eingestellt sein
muss, dass er mit dem Innengerät übereinstimmt.
▪ Die Raumthermostate sind mit den Absperrventilen verbunden,
müssen jedoch NICHT mit dem Innengerät verbunden sein. Das
Innengerät liefert die ganze Zeit abfließendes Wasser. Es besteht
die Möglichkeit, ein Programm für das abfließende Wasser zu
der
programmieren.
5 Anwendungsrichtlinien
Wert
2 (Raumtemp.-St.): Der Betrieb
des Geräts wird abhängig von
der Umgebungstemperatur der
Bedieneinheit geregelt.
0 (1 Heizkreis): Hauptzone
A
B C
M1 M2
a a
Bypass-Ventil installiert sein,
Um einen zuverlässigen
"6.4 Vorbereiten der Wasserleitungen" auf
Referenzhandbuch für den Monteur
b
um die
Betrieb zu
