Montieren Des Innengeräts; Richtlinien Zur Installation Der Inneneinheit; Leitlinien Zur Installation Des Kanalsystem - Daikin FDA200AXVEB Installation Und Betriebsanleitung

a 1100
b ≥1143
a Deckenöffnung
b Platz für Wartungsarbeiten
c Sichtloch (600×600 mm)
INFORMATION
Einige Optionen erfordern möglicherweise zusätzlichen
Raum für Servicearbeiten. Beachten Sie die Informationen
in der Installationsanleitung für die benutzte Option, bevor
Sie die Installation durchführen.

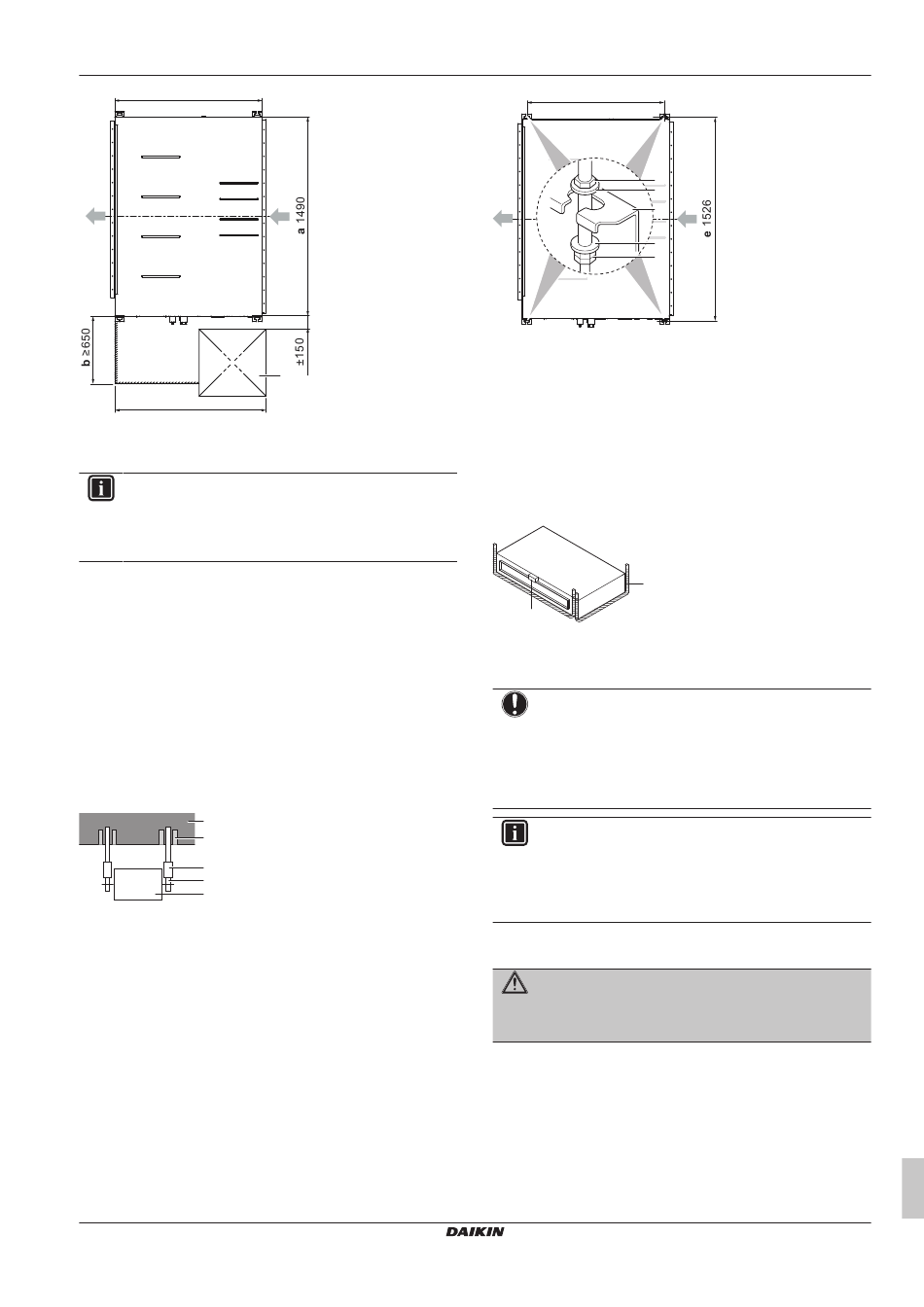

12.2 Montieren des Innengeräts
12.2.1 Richtlinien zur Installation der
Inneneinheit
▪ Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um
das Gewischt der Einheit zu halten. Falls keine ausreichende
Tragfähigkeit besteht, verstärken Sie die Decke, bevor Sie das
Gerät installieren.
▪ Bei bestehenden Decken sind Anker zu verwenden.
▪ Bei neuen Decken sind eingelassene Gewindeeinsatzbuchsen,
eingelassene Anker oder andere bauseitig zu liefernde Teile zu
benutzen.
b
a
c
d
e
a Dübel
b Deckenplatte
c Langmutter oder Spannschraube
d Tragbolzen
e Inneneinheit
▪ Tragbolzen. Verwenden Sie M10 Tragbolzen für die Installation.
Befestigen Sie den Aufhängebügel am Tragbolzen. Befestigen Sie
ihn sicher mit Hilfe einer Mutter und einer Unterlegscheibe an der
oberen und unteren Seite des Aufhängebügels.
FDA200+250AXVEB
Split-System-Klimageräte
3P580564-1E – 2022.11
c
(mm)
12 Installation der Einheit
e 1028
a
b
c
b
d
a Mutter (bauseitig zu liefern)
b Unterlegscheibe (Zubehör)
c Aufhängebügel
d Doppelmutter (bauseitig zu liefern)
e Tragbolzen-Abstand
▪ Installieren Sie die Einheit provisorisch.
1 Befestigen Sie den Aufhängebügel am Tragbolzen.
2 Gut befestigen.
▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit
einem mit Wasser befüllten Vinylschlauch sicher, dass alle vier
Ecken der Einheit auf einer Ebene liegen.
b
a
a Wasserwaage
b Vinylschlauch
3 Die obere Mutter anziehen.
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge:
Wenn die Einheit
Kondenswassers geneigt ist (falls die Abflussrohrseite
höher ist), kann es
Schwimmerschalters
kommen.
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation
einer optionalen
Installationsanleitung. Abhängig von den Bedingungen vor
Ort ist es möglicherweise einfacher, erst die optionale
Einrichtung zu installieren.
12.2.2

Leitlinien zur Installation des Kanalsystem

WARNUNG
Installieren Sie KEINE Entzündungsquellen (Beispiel:
offene Flammen, ein mit Gas betriebenes Haushaltsgerät
oder ein elektrisches Heizgerät) in der Kanalführung.
gegen die Fließrichtung
zu Funktionsstörungen
und zu einem Wasseraustritt
Einrichtung die zugehörige
Installations- und Betriebsanleitung
des
des
15
