7 Installation
HINWEIS
Befestigen Sie das Außengerät mit Hilfe von Muttern mit
Kunstharzscheiben (a) an den Fundamentschrauben.
Wenn die Beschichtung am Befestigungsbereich abgenutzt
ist, rosten die Muttern leicht.
a

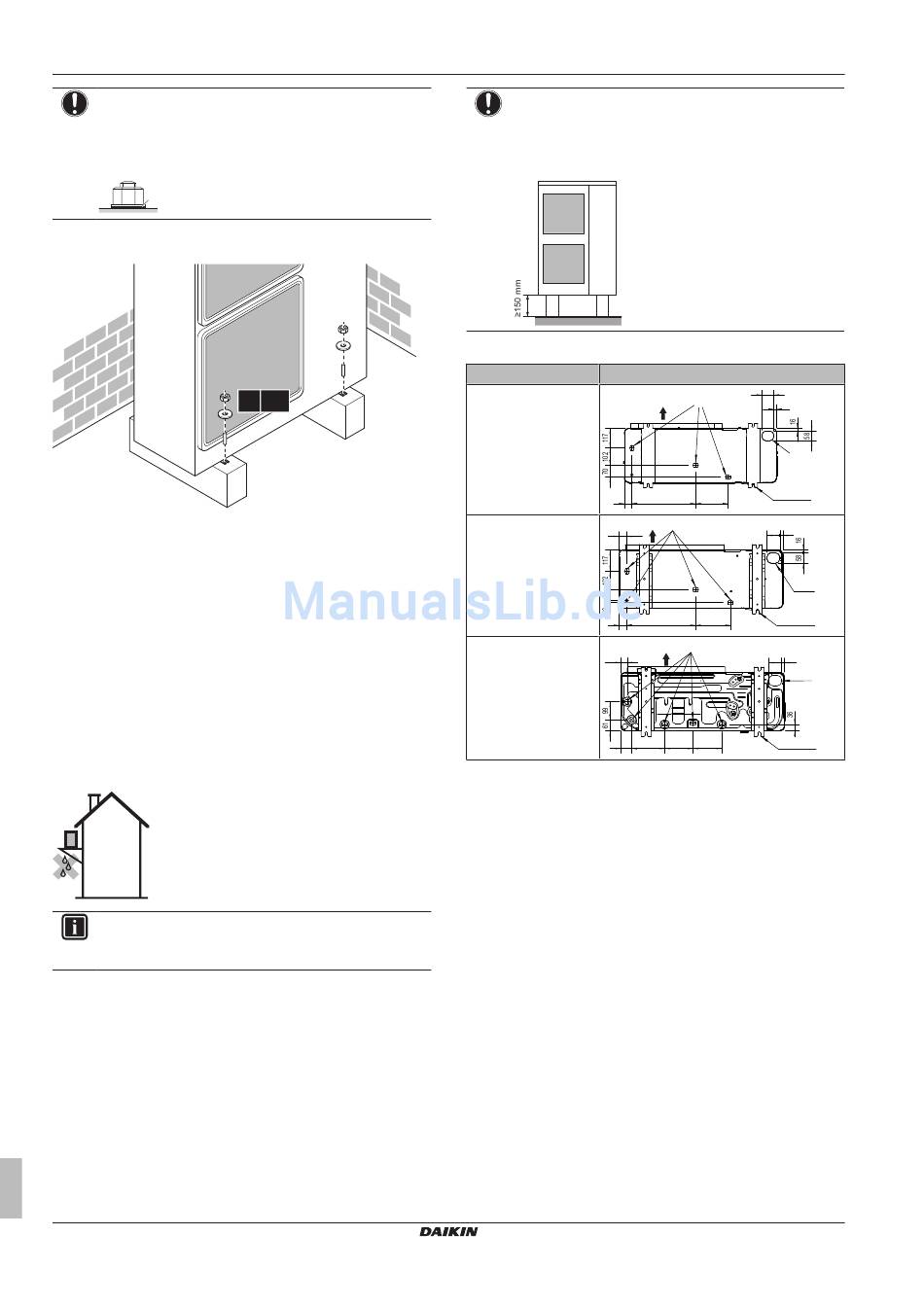

7.3.4 So installieren Sie die Außeneinheit
7.3.5 Für einen Ablauf sorgen
▪ Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß
ablaufen kann.
▪ Installieren Sie die Einheit auf einem geeigneten Sockel, so dass
Kondenswasser abfließen kann und sich kein Eis ansammelt.
▪ Bauen Sie um den Sockel herum einen Kanal, der das Abwasser
von der Einheit ableitet.
▪ Achten Sie darauf, dass abfließendes Wasser nicht über
Gehwege fließen kann, damit es bei Frost dort nicht glatt wird.
▪ Wird die Einheit auf einem Gestell installiert, bringen Sie unterhalb
der Einheit in einem Abstand von maximal 150 mm eine
wasserdichte Platte an, damit kein Wasser von unten eindringen
kann und Kondenswasser nicht nach unten tropft (siehe folgende
Abbildung).
INFORMATION
Sie können das optionale Ablassschrauben-Kit (EKDK04)
verwenden (nur bei ERHQ).
Referenzhandbuch für den Monteur
34
4× M12
HINWEIS
Wenn die Kondensatabflusslöcher der Außeneinheit durch
eine Grundplatte oder Bodenfläche abgedeckt sind, heben
Sie die Einheit an, um für einen Freiraum von mehr als
150 mm unter der Außeneinheit zu sorgen.
Kondensatabflusslöcher
Modell
ERHQ_V3
45
ERHQ_W1
45
43
ERLQ
35
60
a Austrittsseite
b Kondensatabflusslöcher
c Durchbruchöffnung (Rohrleitungseingang - Leitungsverlauf
nach unten)
d Verankerungspunkte
7.3.6 So vermeiden Sie ein Kippen des
Außengeräts
Wenn das Gerät an Orten aufgestellt ist, an denen starker Wind das
Gerät zum Umkippen bringen kann, ergreifen Sie folgende
Vorsichtsmaßnahmen:
1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden
Anleitung beschrieben vor.
2 Legen Sie die 2 Kabel über das Außengerät.
3 Platzieren Sie ein Gummituch (bauseitig zu liefern) zwischen
den Kabeln und dem Außengerät, um eine Beschädigung des
Lacks durch die Kabel zu vermeiden.
4 Bringen Sie die Kabelenden an und ziehen Sie sie fest.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – Geteiltes Niedertemperaturgerät
Ansicht von unten (mm)
71
a b
16
c
d (4×)
376 191
a b
71 16
c
d (4×)
378 191
a b
71 16
c
d (4×)
182 154 159
