3 Über die Verpackung
Die Original-Dokumentation ist auf Englisch verfasst. Bei der
Dokumentation in anderen
Übersetzungen des Originals.
Technische Konstruktionsdaten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar im Extranet unter Daikin (Authentifizierung erforderlich).
2.2 Monteur-Referenzhandbuch auf
einen Blick
Kapitel
Allgemeine Sicherheitsanweisungen, die Sie vor der
Sicherheitsvorkehrungen Installation lesen müssen
Über die Dokumentation Welche Dokumentation ist für den
Monteur verfügbar
Über die Verpackung So packen Sie die Geräte aus und
entfernen die Zubehörteile
Über die Geräte und ▪ So erkennen Sie die Geräte
Optionen
▪ Mögliche Gerätekombinationen und
Optionen
Anwendungsrichtlinien Verschiedenen
Installationseinrichtungen für das
System
Vorbereitung Was Sie tun und wissen müssen, bevor
Maßnahmen vor Ort getroffen werden
Installation Was Sie tun und wissen müssen, um
das System zu installieren
Konfiguration Was Sie tun und wissen müssen, um
das System nach der Installation zu
konfigurieren
Inbetriebnahme Was Sie tun und wissen müssen, um
das System nach der Konfiguration in
Betrieb zu nehmen
Übergabe an den Was Sie dem Benutzer bereitstellen und
Benutzer erklären müssen
Instandhaltung und So führen Sie die Instandhaltung und
Wartung Wartung der Geräte aus
Fehlerdiagnose und - Vorgehensweise bei Auftreten von
behebung Problemen
Entsorgung So entsorgen Sie das System
Technische Daten Spezifikationen des Systems
Glossar Begriffsdefinition
Tabelle bauseitiger Vom Monteur auszufüllende und zum
Einstellungen späteren Nachschlagen
aufzubewahrende Tabelle
Hinweis: Im Referenzhandbuch für den
Monteur gibt es ebenfalls eine Tabellen
mit den Monteureinstellungen. Diese
Tabelle muss vom Monteur ausgefüllt
und an den Benutzer übergeben
werden.
3 Über die Verpackung
3.1 Übersicht: Über die Verpackung
Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die
Verpackungen mit dem Außen- und Innengerät vor Ort geliefert
wurden.
Referenzhandbuch für den Monteur
8
Sprachen handelt es sich
Beschreibung
Es enthält Informationen zu folgenden Punkten:
um
▪ Einheiten auspacken und handhaben
▪ Zubehörteile von den Einheiten abnehmen
Bitte auf Folgendes achten:
▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft
werden. Jegliche Beschädigungen MÜSSEN unverzüglich der
Spedition mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den
endgültigen Aufstellungsort, um eine Beschädigung während des
Transports zu vermeiden.
▪ Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am
besten zum Installationsort gebracht werden kann.
3.2 Außengerät

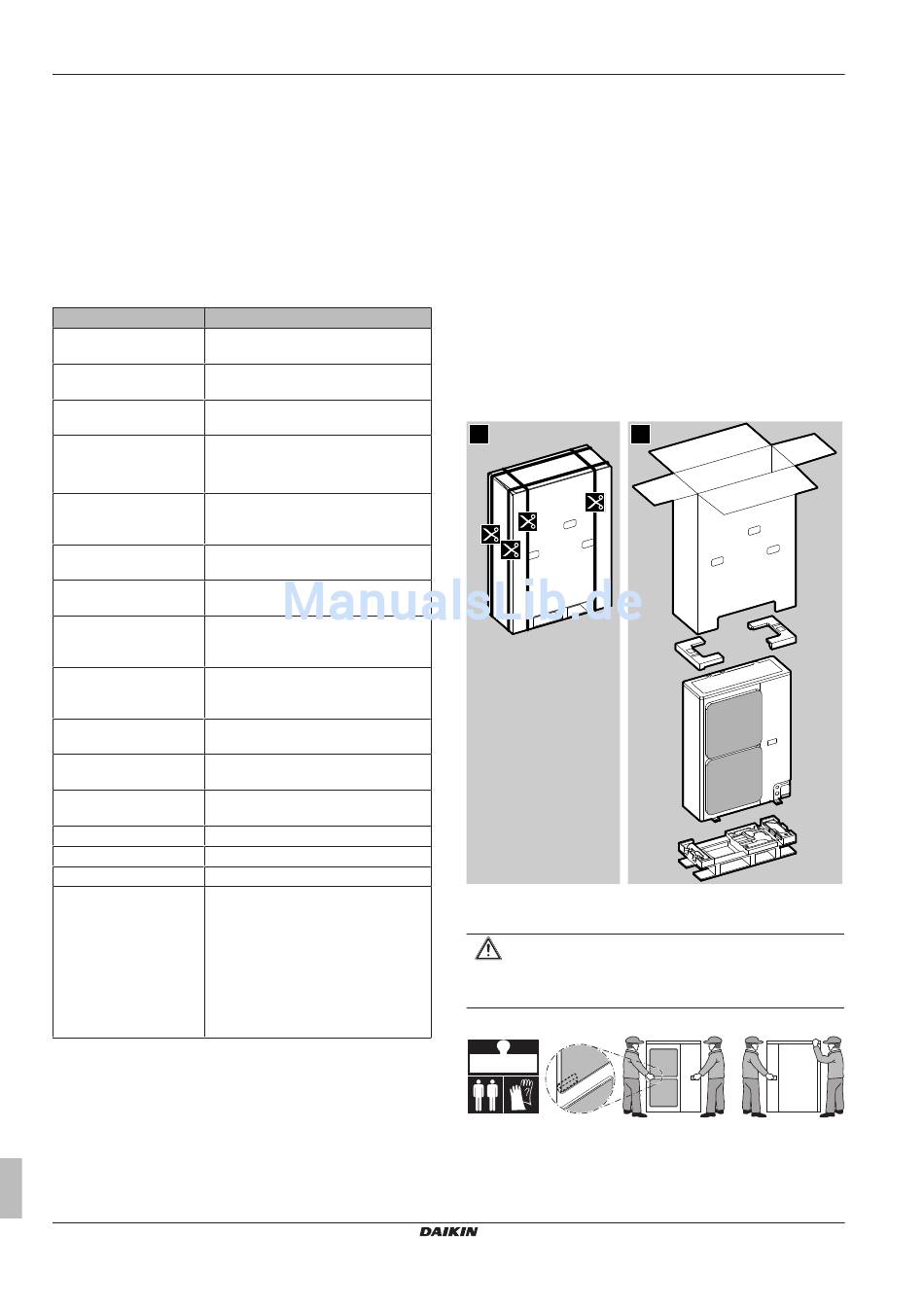

3.2.1 So nehmen Sie die Außeneinheit aus der
Verpackung
1
3.2.2 So bewegen Sie das Außengerät
ACHTUNG
Berühren Sie
Aluminiumrippen des Geräts, um eine Verletzung zu
vermeiden.
Tragen Sie das Gerät langsam wie gezeigt:
102~114 kg
2
NICHT den Lufteinlass
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P449976-1B – 2018.02
oder die
