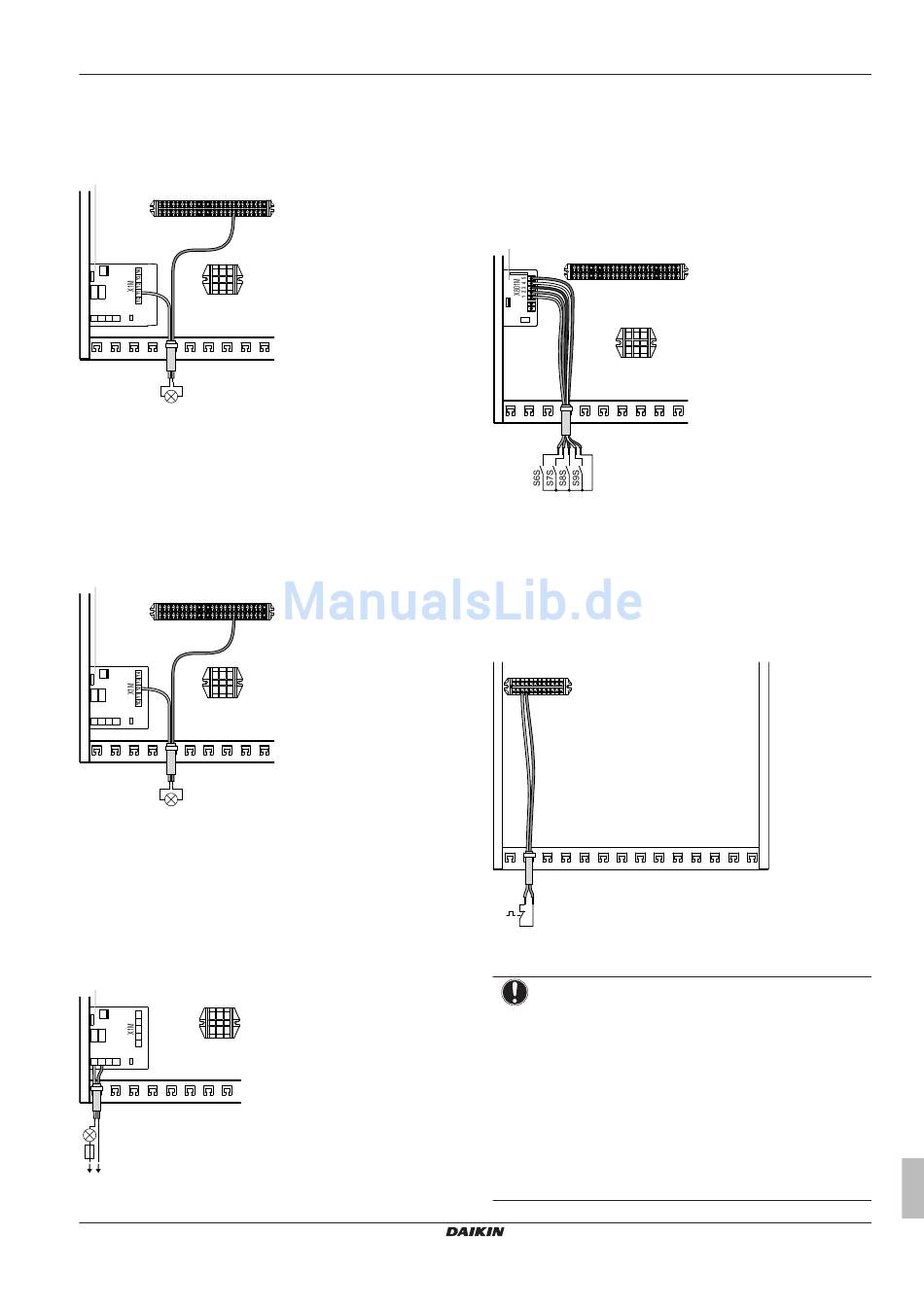

7.10.14 So schließen Sie den Alarmausgang an
1 Schließen Sie das Kabel des Alarmausgangs an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
a
29
X2M
X1M
A4P
X2M
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.10.15 So schließen Sie den Ausgang EIN/AUS
für die Raumheizung an
1 Schließen Sie das Kabel des EIN/AUS-Ausgangs für die
Raumheizung an die entsprechenden Klemmen wie in der
Abbildung unten dargestellt an.
a
29
X2M
X1M
A4P
X2M
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.10.16 So schließen Sie den Umschalter zur
externen Wärmequelle an
1 Schließen Sie das Kabel des Umschalters zur externen
Wärmequelle an die entsprechenden Klemmen wie in der
Abbildung unten dargestellt an.
a
X1M
A4P
X2M
X1 X2 X3 X4
L N
a EKRP1HB muss installiert sein.
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P449976-1B – 2018.02
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.10.17 So schließen Sie die Stromverbrauch-
Digitaleingänge an
1 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge
an die entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
a
X2M
A8P
X1M
a EKRP1AHTA muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.10.18 So schließen Sie das
Sicherheitsthermostat an (Öffner)
1 Schließen Sie das Kabel des Sicherheitsthermostats (Öffner)
an die entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
X5M
3 4
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
HINWEIS
Stellen Sie sicher,
entsprechend den geltenden Vorschriften ausgewählt und
installiert wird.
Um ein unnötiges Auslösen des Sicherheitsthermostats zu
verhindern, wird in jedem Fall empfohlen, dass ...
▪ ... sich der Sicherheitsthermostat
zurücksetzen lässt.
▪ ... der Sicherheitsthermostat
Temperaturvariationsrate von 2°C/Min. hat.
▪ ... es einen minimalen Abstand von 2 m zwischen dem
Sicherheitsthermostat und dem 3-Wege-Ventil gibt.
7 Installation
dass der Sicherheitsthermostat
automatisch
eine maximale
Referenzhandbuch für den Monteur
51
