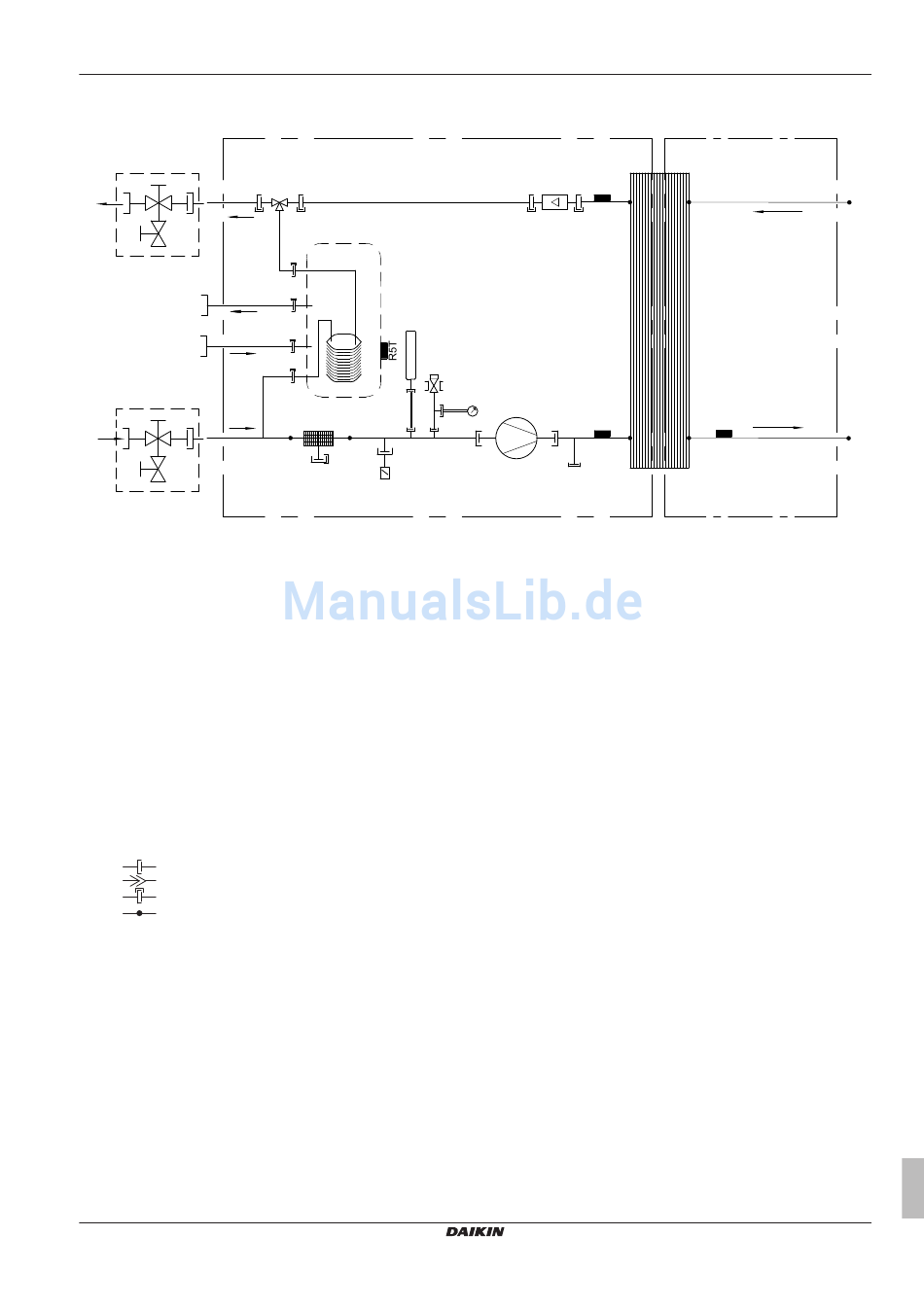

14.3 Rohrleitungsplan: Innengerät
A
C
a2
e
b2
b1
C
a1
e
A Wasserseite
B Kältemittelseite
C Bauseitige Installation
a1 Wasser-EINLASS für Raumheizung
a2 Wasser-AUSLASS für Raumheizung
b1 Brauchwasser: Kaltwasser EINLASS
b2 Brauchwasser: Warmwasser-AUSLASS
c1 Kältemittel-EINLASS
c2 Kältemittel-AUSLASS
d Platten-Wärmetauscher
e Absperrventil mit Ablauf-/Füllventil
f 3-Wege-Ventil
g Flusssensor
h Brauchwasserspeicher
i Wärmetauscher
j Filter
k Entlüftung
l Ausdehnungsgefäß
m Sicherheitsventil
n Manometer
o Pumpe
p Abflusskappe
R1T Fühler (Wärmetauscher – Wasser-AUSLASS)
R3T Fühler (flüssiges Kältemittel)
R4T Fühler (Wärmetauscher – Wasser-EINLASS)
R5T Fühler (Brauchwasserspeicher)
Schraubverbindung
Bördelanschluss
Schnellkupplung
Hart gelötete Verbindung
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – Geteiltes Niedertemperaturgerät
4P449976-1B – 2018.02
f
h
l
m
i
j
k
g
R1T
n
o
R4T
p
14 Technische Daten
B
c1
d
c2
R3T
3D105906-1
Referenzhandbuch für den Monteur
