5 Anwendungsrichtlinien
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Vorteile
Verglichen mit der Bodenheizung oder Radiatoren für einen Raum:
▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich
Programmen für jeden Raum über die Raumthermostate
festlegen.

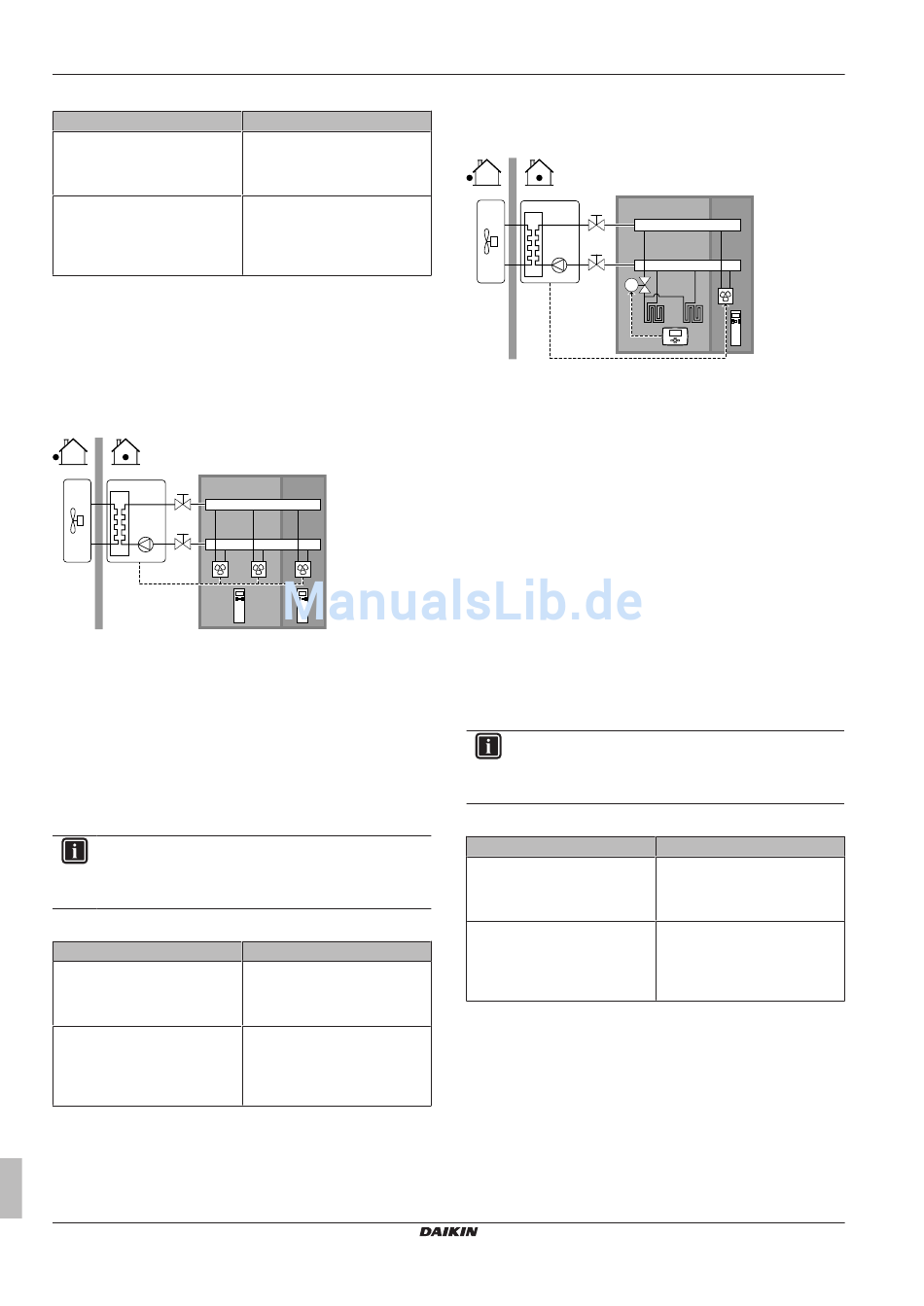

Wärmepumpen-Konvektoren - Mehrere Räume
Einrichtung
A
B
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Fernbedienung des Wärmepumpen-Konvektors
▪ Die Soll-Raumtemperatur wird über die Fernbedienung der
Wärmepumpen-Konvektoren eingestellt.
▪ An der mit dem Innengerät verbundenen Bedieneinheit wird der
Betriebsmodus für den Raum festgelegt.
▪ Die Heizanforderungssignale für jeden Wärmepumpen-Konvektor
werden parallel an den
angeschlossen (X2M/1 und X2M/4). Das Innengerät liefert nur
abfließendes Wasser, wenn tatsächlich eine Anforderung vorliegt.
INFORMATION
Um den Komfort und die Leistung zu steigern, empfiehlt
Daikin die Installation des Ventilsatz-Option EKVKHPC an
jedem Wärmepumpen-Konvektor.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ Nr.: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ Nr.: [A.2.1.8]
▪ Code: [7-02]
Vorteile
Verglichen mit Wärmepumpen-Konvektoren für einen Raum:
▪ Komfort. Sie können die Soll-Raumtemperatur einschließlich
Programmen für jeden Raum über die Fernbedienung der
Wärmepumpen-Konvektoren festlegen.
Referenzhandbuch für den Monteur
16
Wert
0 (VLT-Steuerung): Der Betrieb
des Geräts wird abhängig von
der Vorlauftemperatur geregelt.
0 (1 Heizkreis): Hauptzone
C
a a
Digitaleingang am Innengerät
Wert
1 (Ext.Raumtemp.St): Der
Betrieb des Geräts wird vom
externen Thermostat geregelt.
0 (1 Heizkreis): Hauptzone
Kombination: Bodenheizung + Wärmepumpen-
Konvektoren
Einrichtung
A
B
M1
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Externer Raumthermostat
b Fernbedienung des Wärmepumpen-Konvektors
▪ Für jeden Raum mit
Wärmepumpen-Konvektoren sind direkt mit dem Innengerät
verbunden.
▪ Für jeden Raum mit Bodenheizung: Ein Absperrventil (bauseitig
zu liefern) ist vor der Bodenheizung installiert: Es verhindert die
Warmwasserzufuhr, wenn der Raum keinen Heizbedarf hat.
▪ Für jeden Raum mit Wärmepumpen-Konvektoren: Die Soll-
Raumtemperatur wird über
Wärmepumpen-Konvektoren eingestellt.
▪ Für jeden Raum mit Bodenheizung: Die Soll-Raumtemperatur wird
über den externen Raumthermostat (verdrahtet oder drahtlos)
eingestellt.
▪ An der mit dem Innengerät verbundenen Bedieneinheit wird der
Betriebsmodus für den Raum festgelegt. Beachten Sie, dass der
Betriebsmodus an jedem externen Raumthermostat und an der
Fernbedienung der Wärmepumpen-Konvektoren so eingestellt
sein muss, dass er mit dem Innengerät übereinstimmt.
INFORMATION
Um den Komfort und die Leistung zu steigern, empfiehlt
Daikin die Installation des Ventilsatz-Option EKVKHPC an
jedem Wärmepumpen-Konvektor.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ #: [A.2.1.8]
▪ Code: [7-02]
5.2.3 Mehrere Räume – Zwei
Vorlauftemperaturzonen
Wenn die für jeden Raum ausgewählten Heizverteilsysteme für
unterschiedliche Vorlauftemperaturen ausgelegt sind, können Sie
verschiedene Vorlauftemperaturzonen (maximal 2) verwenden.
In diesem Dokument bedeutet:
▪ Hauptzone = Zone mit der niedrigsten nominalen Temperatur
▪ Zusatz-Zone = Zone mit der höchsten nominalen Temperatur
ERHQ+ERLQ011~016 + EHVH11+16S26CBV
Daikin Altherma – Geteiltes Niedertemperaturgerät
C
b
a
Wärmepumpen-Konvektoren:
die Fernbedienung
Wert
0 (VLT-Steuerung): Der Betrieb
des Geräts wird abhängig von
der Vorlauftemperatur geregelt.
0 (1 Heizkreis): Hauptzone
4P449976-1B – 2018.02
