6.2 Einheit öffnen
6.2.1 Zum Öffnen der Einheit
Es kann vorkommen, dass das Gerät geöffnet werden muss.
Beispiel:
▪ Bei Anschließen der Kältemitteilleitungen
▪ Beim Anschließen der elektrischen Leitungen
▪ Bei der Instandhaltung und Wartung des Geräts
GEFAHR: STROMSCHLAGGEFAHR
Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die
Wartungsabdeckung entfernt ist.

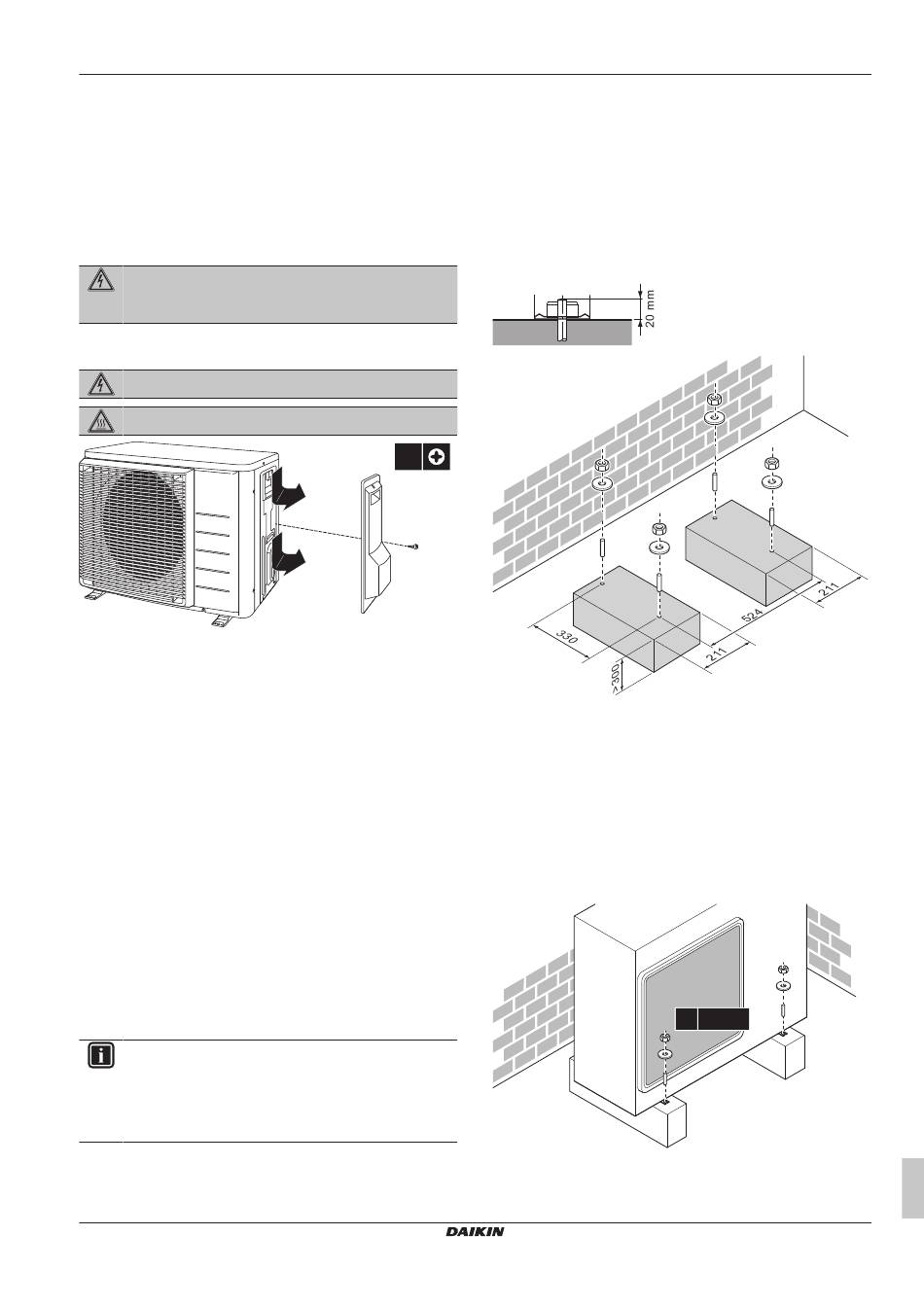

6.2.2 So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR
6.3 Montieren des Außengeräts
6.3.1 Montage der Außeneinheit
Wenn
Sie müssen erst die Außen- und die Inneneinheit installieren, bevor
Sie die Leitungen für Kältemittel installieren können.
Typischer Ablauf
Die Montage der Außeneinheit umfasst üblicherweise die folgenden
Schritte:
1 Voraussetzungen für die Installation schaffen.
2 Außeneinheit installieren.
3 Sorgen Sie für einen Abfluss.
4 Sicherungen gegen Umkippen der Einheit installieren.
5 Gegebenenfalls Unterstand und Ablenkplatte installieren, um
die Einheit gegen Schnee und starken Wind zu schützen. Siehe
"Den Ort der Installation vorbereiten" in
Seite 9.
6.3.2 Sicherheitsvorkehrungen bei der Montage
der Außeneinheit
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
R32 Split-Baureihen
4P518023-7E – 2019.04
1×
2
2
1
"5 Vorbereitung" auf
6.3.3 Voraussetzungen für die Installation
Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes,
um zu gewährleisten, dass das Gerät während des Betriebs keine
Vibrationen oder Geräusche verursacht.
In Fällen, wo das Gebäude Vibrationen ausgesetzt sein könnte,
benutzen Sie ein schwingungsfreies Gummi (bauseitig zu liefern).
Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher
mithilfe der Fundamentschrauben.
Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen,
Muttern und Unterlegscheiben bereit (bauseitig zu liefern).
(mm)
In Gebieten mit starken Schneefällen muss unterhalb der Einheit ein
Abstand von mindestens 300 mm gelassen werden. In anderen
Gegenden sollte unterhalb der Einheit ein Abstand von mindestens
150 mm gelassen werden.
Sorgen Sie auf jeden Fall dafür, dass die Einheit so positioniert wird,
dass sie sich bei Schnee mindestens 100 mm oberhalb der maximal
zu erwartenden Schneehöhe befindet. Falls erforderlich, bauen Sie
einen Sockel.
6.3.4 So installieren Sie die Außeneinheit
6 Installation
4× M8/M10
