4.3

Der Drive - Mode

Der Drive-Mode dient zur Hand-Inbetriebnahme des Antriebs. In diesem Modus ist nur
die Vorgabe der Drehrichtung und des digitalen Sollwertes möglich.
Die Tasten haben zusätzlich zu ihrer normalen Funktion eine Sonderbelegung:
Taste ENTER =>
Taste FUNCT =>
Taste UP =>
Taste DOWN =>
Durch die Zusatzfunktion F/R kann die Solldrehrichtung gewechselt werden.
Wird die Taste SPEED betätigt, wird die Sollfrequenz angezeigt. Durch gleichzeitiges
Betätigen der Tasten UP oder DOWN kann die Sollfrequenz verändert werden.
Betriebszustand RUN
Umrichter läuft mit
eingestelltem Sollwert
Anzeige Istdrehrichtung
und Istfrequenz
START
Umrichter
beschleunigt auf
vorgegebenen
Sollwert
Modulation wird
Betriebszustand STOP
Wechselrichter
freigeschaltet
Anzeige Solldrehrichtung
und LS
Tastaturbedienung
Zusatzfunktion F/R
(Wechsel der Drehrichtung)
Zusatzfunktion SPEED
(Vorgabe der Sollfrequenz)
Zusatzfunktion START
Zusatzfunktion STOP
STOP
Umrichter
verzögert
auf 0 Hz
gesperrt
ANTRIEBSTECHNIK
Tastaturbelegung
Drive Mode

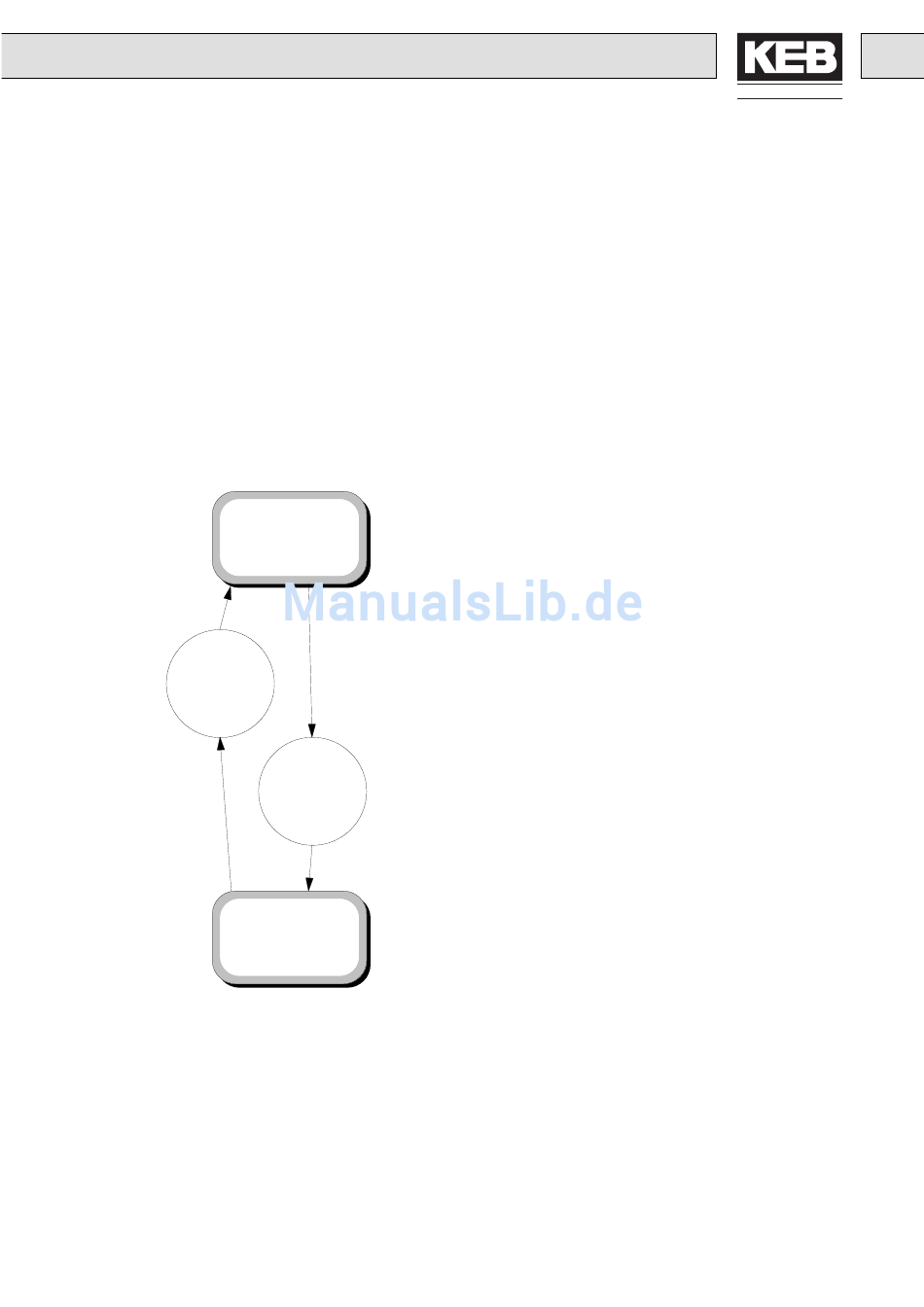

Drive - Mode Fluß-
plan
17
