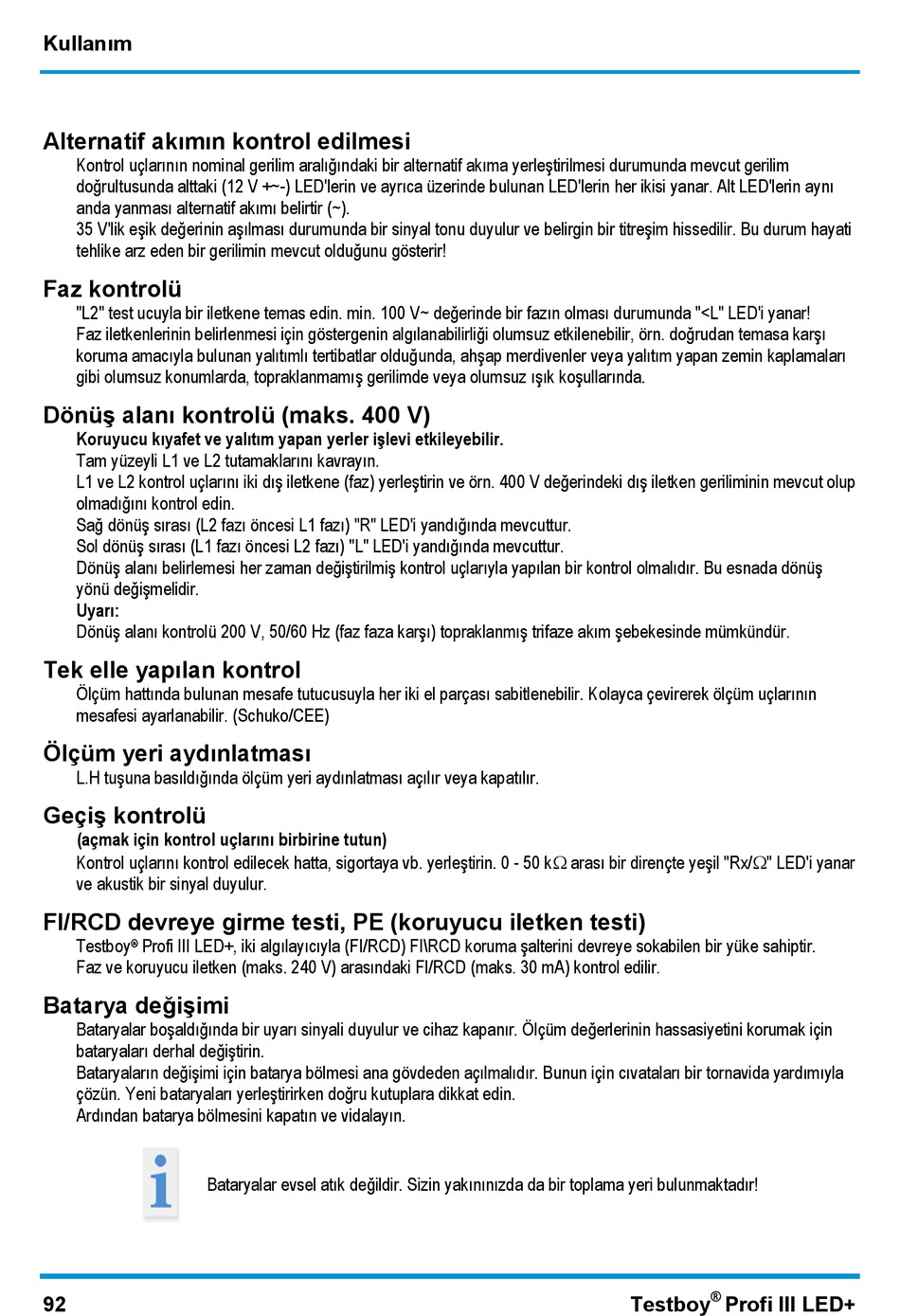

Kullanım
Alternatif akımın kontrol edilmesi
Kontrol uçlarının nominal gerilim aralığındaki bir alternatif akıma yerleştirilmesi durumunda mevcut gerilim
doğrultusunda alttaki (12 V +~-) LED'lerin ve ayrıca üzerinde bulunan LED'lerin her ikisi yanar. Alt LED'lerin aynı
anda yanması alternatif akımı belirtir (~).
35 V'lik eşik değerinin aşılması durumunda bir sinyal tonu duyulur ve belirgin bir titreşim hissedilir. Bu durum hayati
tehlike arz eden bir gerilimin mevcut olduğunu gösterir!
Faz kontrolü
"L2" test ucuyla bir iletkene temas edin. min. 100 V~ değerinde bir fazın olması durumunda "<L" LED'i yanar!
Faz iletkenlerinin belirlenmesi için göstergenin algılanabilirliği olumsuz etkilenebilir, örn. doğrudan temasa karşı
koruma amacıyla bulunan yalıtımlı tertibatlar olduğunda, ahşap merdivenler veya yalıtım yapan zemin kaplamaları
gibi olumsuz konumlarda, topraklanmamış gerilimde veya olumsuz ışık koşullarında.
Dönüş alanı kontrolü (maks. 400 V)
Koruyucu kıyafet ve yalıtım yapan yerler işlevi etkileyebilir.
Tam yüzeyli L1 ve L2 tutamaklarını kavrayın.
L1 ve L2 kontrol uçlarını iki dış iletkene (faz) yerleştirin ve örn. 400 V değerindeki dış iletken geriliminin mevcut olup
olmadığını kontrol edin.
Sağ dönüş sırası (L2 fazı öncesi L1 fazı) "R" LED'i yandığında mevcuttur.
Sol dönüş sırası (L1 fazı öncesi L2 fazı) "L" LED'i yandığında mevcuttur.
Dönüş alanı belirlemesi her zaman değiştirilmiş kontrol uçlarıyla yapılan bir kontrol olmalıdır. Bu esnada dönüş
yönü değişmelidir.
Uyarı:
Dönüş alanı kontrolü 200 V, 50/60 Hz (faz faza karşı) topraklanmış trifaze akım şebekesinde mümkündür.
Tek elle yapılan kontrol
Ölçüm hattında bulunan mesafe tutucusuyla her iki el parçası sabitlenebilir. Kolayca çevirerek ölçüm uçlarının
mesafesi ayarlanabilir. (Schuko/CEE)
Ölçüm yeri aydınlatması
L.H tuşuna basıldığında ölçüm yeri aydınlatması açılır veya kapatılır.
Geçiş kontrolü
(açmak için kontrol uçlarını birbirine tutun)
Kontrol uçlarını kontrol edilecek hatta, sigortaya vb. yerleştirin. 0 - 50 k arası bir dirençte yeşil "Rx/" LED'i yanar
ve akustik bir sinyal duyulur.

FI/RCD devreye girme testi, PE (koruyucu iletken testi)

Testboy Profi III LED+, iki algılayıcıyla (FI/RCD) FI\RCD koruma şalterini devreye sokabilen bir yüke sahiptir.
®
Faz ve koruyucu iletken (maks. 240 V) arasındaki FI/RCD (maks. 30 mA) kontrol edilir.
Batarya değişimi
Bataryalar boşaldığında bir uyarı sinyali duyulur ve cihaz kapanır. Ölçüm değerlerinin hassasiyetini korumak için
bataryaları derhal değiştirin.
Bataryaların değişimi için batarya bölmesi ana gövdeden açılmalıdır. Bunun için cıvataları bir tornavida yardımıyla
çözün. Yeni bataryaları yerleştirirken doğru kutuplara dikkat edin.
Ardından batarya bölmesini kapatın ve vidalayın.
Bataryalar evsel atık değildir. Sizin yakınınızda da bir toplama yeri bulunmaktadır!
