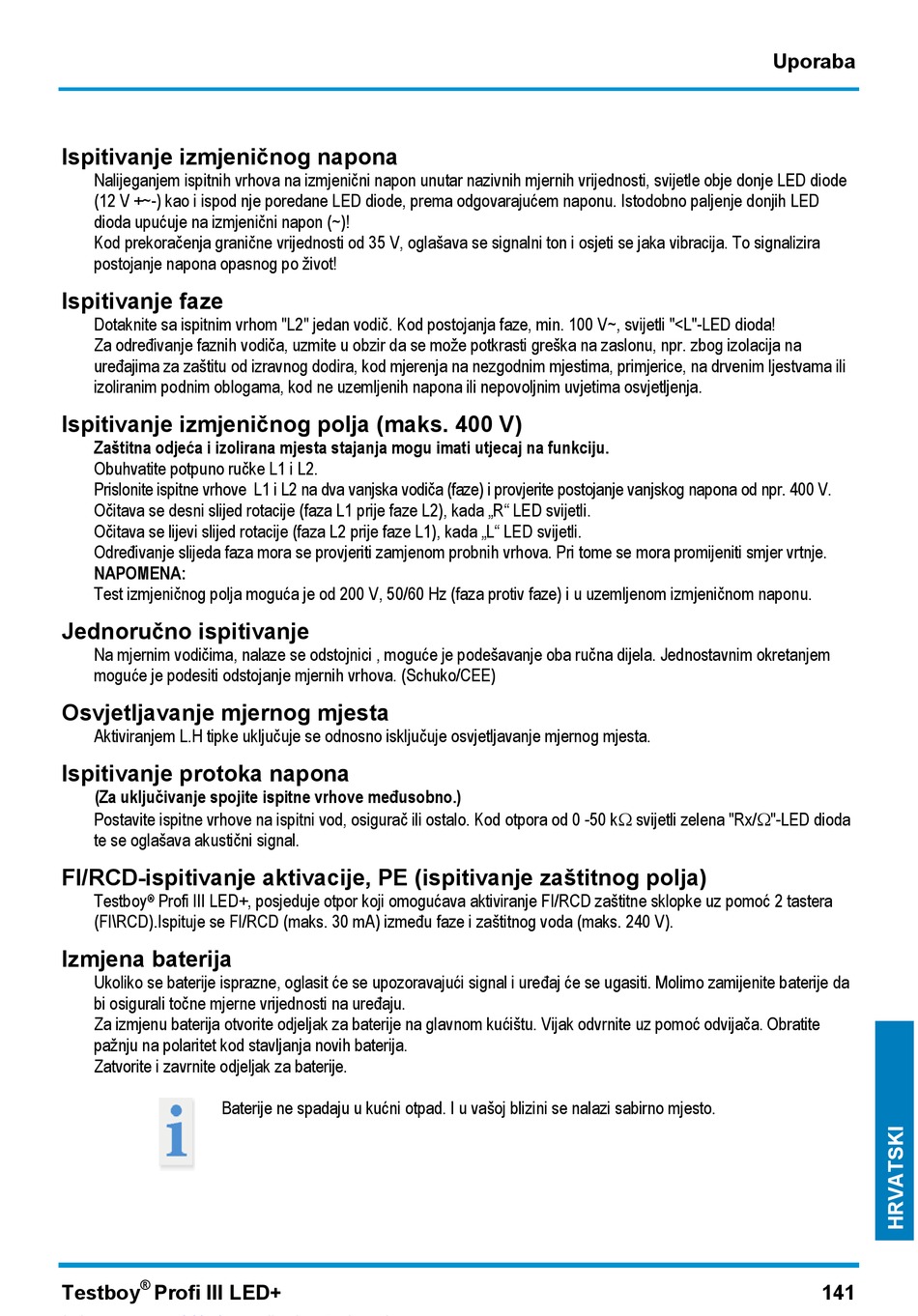

Ispitivanje izmjeničnog napona
Nalijeganjem ispitnih vrhova na izmjenični napon unutar nazivnih mjernih vrijednosti, svijetle obje donje LED diode
(12 V +~-) kao i ispod nje poredane LED diode, prema odgovarajućem naponu. Istodobno paljenje donjih LED
dioda upućuje na izmjenični napon (~)!
Kod prekoračenja granične vrijednosti od 35 V, oglašava se signalni ton i osjeti se jaka vibracija. To signalizira
postojanje napona opasnog po život!
Ispitivanje faze
Dotaknite sa ispitnim vrhom "L2" jedan vodič. Kod postojanja faze, min. 100 V~, svijetli "<L"-LED dioda!
Za određivanje faznih vodiča, uzmite u obzir da se može potkrasti greška na zaslonu, npr. zbog izolacija na
uređajima za zaštitu od izravnog dodira, kod mjerenja na nezgodnim mjestima, primjerice, na drvenim ljestvama ili
izoliranim podnim oblogama, kod ne uzemljenih napona ili nepovoljnim uvjetima osvjetljenja.
Ispitivanje izmjeničnog polja (maks. 400 V)
Zaštitna odjeća i izolirana mjesta stajanja mogu imati utjecaj na funkciju.
Obuhvatite potpuno ručke L1 i L2.
Prislonite ispitne vrhove L1 i L2 na dva vanjska vodiča (faze) i provjerite postojanje vanjskog napona od npr. 400 V.
Očitava se desni slijed rotacije (faza L1 prije faze L2), kada „R" LED svijetli.
Očitava se lijevi slijed rotacije (faza L2 prije faze L1), kada „L" LED svijetli.
Određivanje slijeda faza mora se provjeriti zamjenom probnih vrhova. Pri tome se mora promijeniti smjer vrtnje.
NAPOMENA:
Test izmjeničnog polja moguća je od 200 V, 50/60 Hz (faza protiv faze) i u uzemljenom izmjeničnom naponu.
Jednoručno ispitivanje
Na mjernim vodičima, nalaze se odstojnici , moguće je podešavanje oba ručna dijela. Jednostavnim okretanjem
moguće je podesiti odstojanje mjernih vrhova. (Schuko/CEE)
Osvjetljavanje mjernog mjesta
Aktiviranjem L.H tipke uključuje se odnosno isključuje osvjetljavanje mjernog mjesta.
Ispitivanje protoka napona
(Za uključivanje spojite ispitne vrhove međusobno.)
Postavite ispitne vrhove na ispitni vod, osigurač ili ostalo. Kod otpora od 0 -50 k svijetli zelena "Rx/"-LED dioda
te se oglašava akustični signal.
FI/RCD-ispitivanje aktivacije, PE (ispitivanje zaštitnog polja)
Testboy
Profi III LED+, posjeduje otpor koji omogućava aktiviranje FI/RCD zaštitne sklopke uz pomoć 2 tastera
®
(FI\RCD).Ispituje se FI/RCD (maks. 30 mA) između faze i zaštitnog voda (maks. 240 V).
Izmjena baterija
Ukoliko se baterije isprazne, oglasit će se upozoravajući signal i uređaj će se ugasiti. Molimo zamijenite baterije da
bi osigurali točne mjerne vrijednosti na uređaju.
Za izmjenu baterija otvorite odjeljak za baterije na glavnom kućištu. Vijak odvrnite uz pomoć odvijača. Obratite
pažnju na polaritet kod stavljanja novih baterija.
Zatvorite i zavrnite odjeljak za baterije.
Baterije ne spadaju u kućni otpad. I u vašoj blizini se nalazi sabirno mjesto.
®
Testboy
Profi III LED+
Uporaba
141
