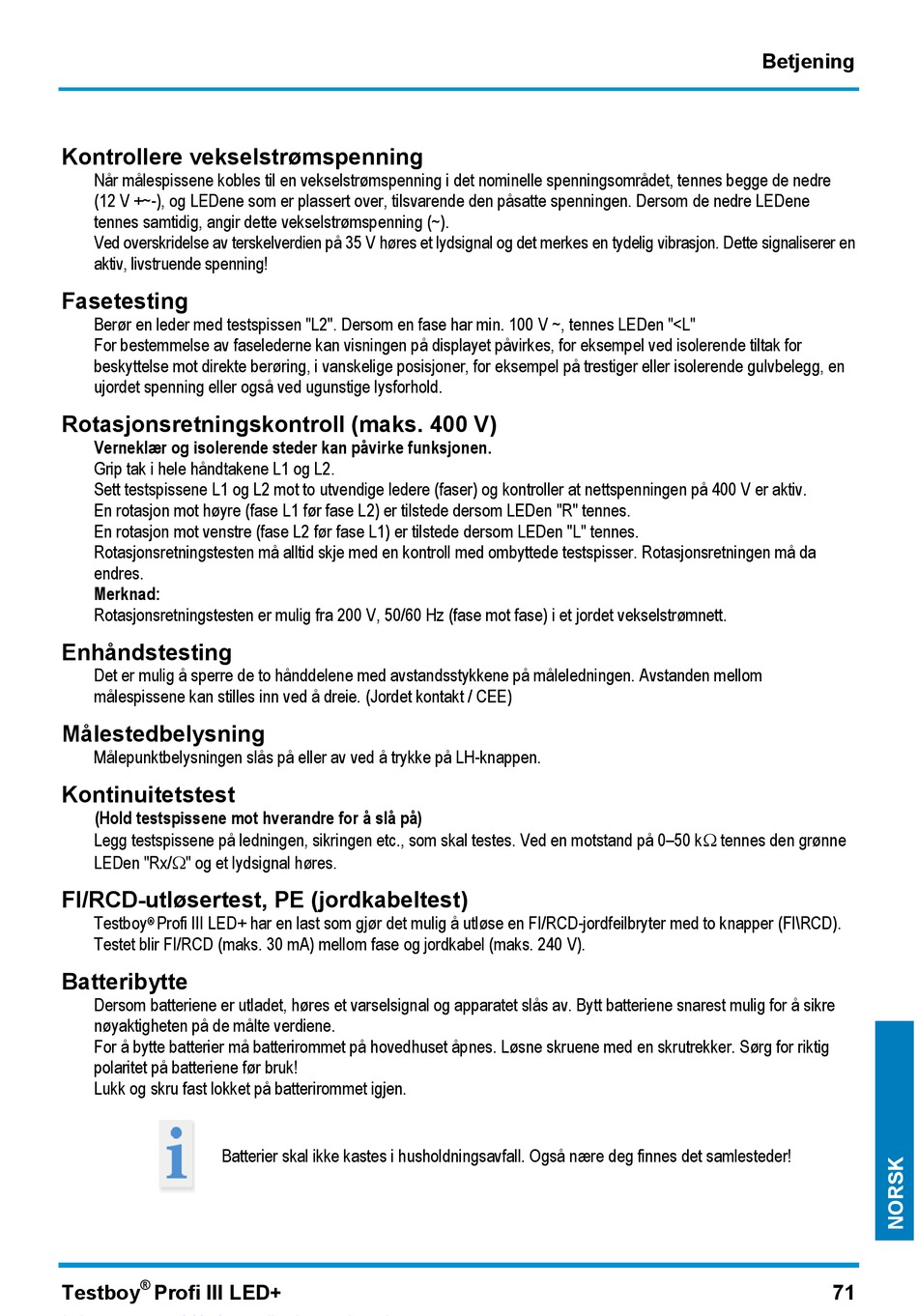

Kontrollere Vekselstrømspenning; Fasetesting; Rotasjonsretningskontroll (Maks. 400 V); Enhåndstesting - TESTBOY Profi III LED+ Bedienungsanleitung

Kontrollere vekselstrømspenning
Når målespissene kobles til en vekselstrømspenning i det nominelle spenningsområdet, tennes begge de nedre
(12 V +~-), og LEDene som er plassert over, tilsvarende den påsatte spenningen. Dersom de nedre LEDene
tennes samtidig, angir dette vekselstrømspenning (~).
Ved overskridelse av terskelverdien på 35 V høres et lydsignal og det merkes en tydelig vibrasjon. Dette signaliserer en
aktiv, livstruende spenning!

Fasetesting

Berør en leder med testspissen "L2". Dersom en fase har min. 100 V ~, tennes LEDen "<L"
For bestemmelse av faselederne kan visningen på displayet påvirkes, for eksempel ved isolerende tiltak for
beskyttelse mot direkte berøring, i vanskelige posisjoner, for eksempel på trestiger eller isolerende gulvbelegg, en
ujordet spenning eller også ved ugunstige lysforhold.

Rotasjonsretningskontroll (maks. 400 V)

Verneklær og isolerende steder kan påvirke funksjonen.
Grip tak i hele håndtakene L1 og L2.
Sett testspissene L1 og L2 mot to utvendige ledere (faser) og kontroller at nettspenningen på 400 V er aktiv.
En rotasjon mot høyre (fase L1 før fase L2) er tilstede dersom LEDen "R" tennes.
En rotasjon mot venstre (fase L2 før fase L1) er tilstede dersom LEDen "L" tennes.
Rotasjonsretningstesten må alltid skje med en kontroll med ombyttede testspisser. Rotasjonsretningen må da
endres.
Merknad:
Rotasjonsretningstesten er mulig fra 200 V, 50/60 Hz (fase mot fase) i et jordet vekselstrømnett.
Enhåndstesting
Det er mulig å sperre de to hånddelene med avstandsstykkene på måleledningen. Avstanden mellom
målespissene kan stilles inn ved å dreie. (Jordet kontakt / CEE)
Målestedbelysning
Målepunktbelysningen slås på eller av ved å trykke på LH-knappen.

Kontinuitetstest

(Hold testspissene mot hverandre for å slå på)
Legg testspissene på ledningen, sikringen etc., som skal testes. Ved en motstand på 0–50 k tennes den grønne
LEDen "Rx/" og et lydsignal høres.
FI/RCD-utløsertest, PE (jordkabeltest)
Testboy Profi III LED+ har en last som gjør det mulig å utløse en FI/RCD-jordfeilbryter med to knapper (FI\RCD).
®
Testet blir FI/RCD (maks. 30 mA) mellom fase og jordkabel (maks. 240 V).

Batteribytte

Dersom batteriene er utladet, høres et varselsignal og apparatet slås av. Bytt batteriene snarest mulig for å sikre
nøyaktigheten på de målte verdiene.
For å bytte batterier må batterirommet på hovedhuset åpnes. Løsne skruene med en skrutrekker. Sørg for riktig
polaritet på batteriene før bruk!
Lukk og skru fast lokket på batterirommet igjen.
Batterier skal ikke kastes i husholdningsavfall. Også nære deg finnes det samlesteder!
®
Testboy Profi III LED+
Betjening
71
