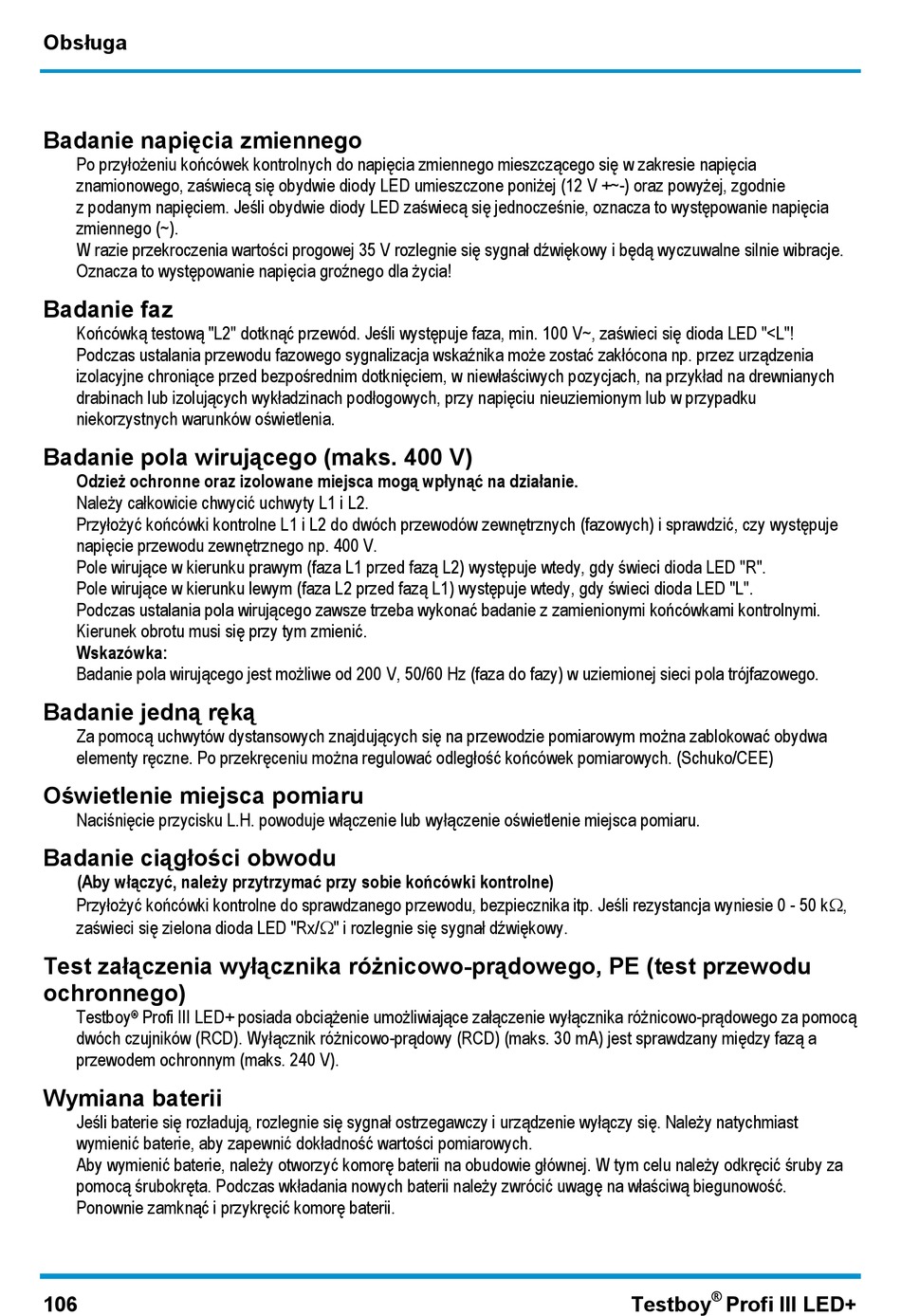

Obsługa
Badanie napięcia zmiennego
Po przyłożeniu końcówek kontrolnych do napięcia zmiennego mieszczącego się w zakresie napięcia
znamionowego, zaświecą się obydwie diody LED umieszczone poniżej (12 V +~-) oraz powyżej, zgodnie
z podanym napięciem. Jeśli obydwie diody LED zaświecą się jednocześnie, oznacza to występowanie napięcia
zmiennego (~).
W razie przekroczenia wartości progowej 35 V rozlegnie się sygnał dźwiękowy i będą wyczuwalne silnie wibracje.
Oznacza to występowanie napięcia groźnego dla życia!

Badanie faz

Końcówką testową "L2" dotknąć przewód. Jeśli występuje faza, min. 100 V~, zaświeci się dioda LED "<L"!
Podczas ustalania przewodu fazowego sygnalizacja wskaźnika może zostać zakłócona np. przez urządzenia
izolacyjne chroniące przed bezpośrednim dotknięciem, w niewłaściwych pozycjach, na przykład na drewnianych
drabinach lub izolujących wykładzinach podłogowych, przy napięciu nieuziemionym lub w przypadku
niekorzystnych warunków oświetlenia.
Badanie pola wirującego (maks. 400 V)
Odzież ochronne oraz izolowane miejsca mogą wpłynąć na działanie.
Należy całkowicie chwycić uchwyty L1 i L2.
Przyłożyć końcówki kontrolne L1 i L2 do dwóch przewodów zewnętrznych (fazowych) i sprawdzić, czy występuje
napięcie przewodu zewnętrznego np. 400 V.
Pole wirujące w kierunku prawym (faza L1 przed fazą L2) występuje wtedy, gdy świeci dioda LED "R".
Pole wirujące w kierunku lewym (faza L2 przed fazą L1) występuje wtedy, gdy świeci dioda LED "L".
Podczas ustalania pola wirującego zawsze trzeba wykonać badanie z zamienionymi końcówkami kontrolnymi.
Kierunek obrotu musi się przy tym zmienić.
Wskazówka:
Badanie pola wirującego jest możliwe od 200 V, 50/60 Hz (faza do fazy) w uziemionej sieci pola trójfazowego.
Badanie jedną ręką
Za pomocą uchwytów dystansowych znajdujących się na przewodzie pomiarowym można zablokować obydwa
elementy ręczne. Po przekręceniu można regulować odległość końcówek pomiarowych. (Schuko/CEE)
Oświetlenie miejsca pomiaru
Naciśnięcie przycisku L.H. powoduje włączenie lub wyłączenie oświetlenie miejsca pomiaru.
Badanie ciągłości obwodu
(Aby włączyć, należy przytrzymać przy sobie końcówki kontrolne)
Przyłożyć końcówki kontrolne do sprawdzanego przewodu, bezpiecznika itp. Jeśli rezystancja wyniesie 0 - 50 k,
zaświeci się zielona dioda LED "Rx/" i rozlegnie się sygnał dźwiękowy.
Test załączenia wyłącznika różnicowo-prądowego, PE (test przewodu
ochronnego)
Testboy Profi III LED+ posiada obciążenie umożliwiające załączenie wyłącznika różnicowo-prądowego za pomocą
®
dwóch czujników (RCD). Wyłącznik różnicowo-prądowy (RCD) (maks. 30 mA) jest sprawdzany między fazą a
przewodem ochronnym (maks. 240 V).

Wymiana baterii

Jeśli baterie się rozładują, rozlegnie się sygnał ostrzegawczy i urządzenie wyłączy się. Należy natychmiast
wymienić baterie, aby zapewnić dokładność wartości pomiarowych.
Aby wymienić baterie, należy otworzyć komorę baterii na obudowie głównej. W tym celu należy odkręcić śruby za
pomocą śrubokręta. Podczas wkładania nowych baterii należy zwrócić uwagę na właściwą biegunowość.
Ponownie zamknąć i przykręcić komorę baterii.
