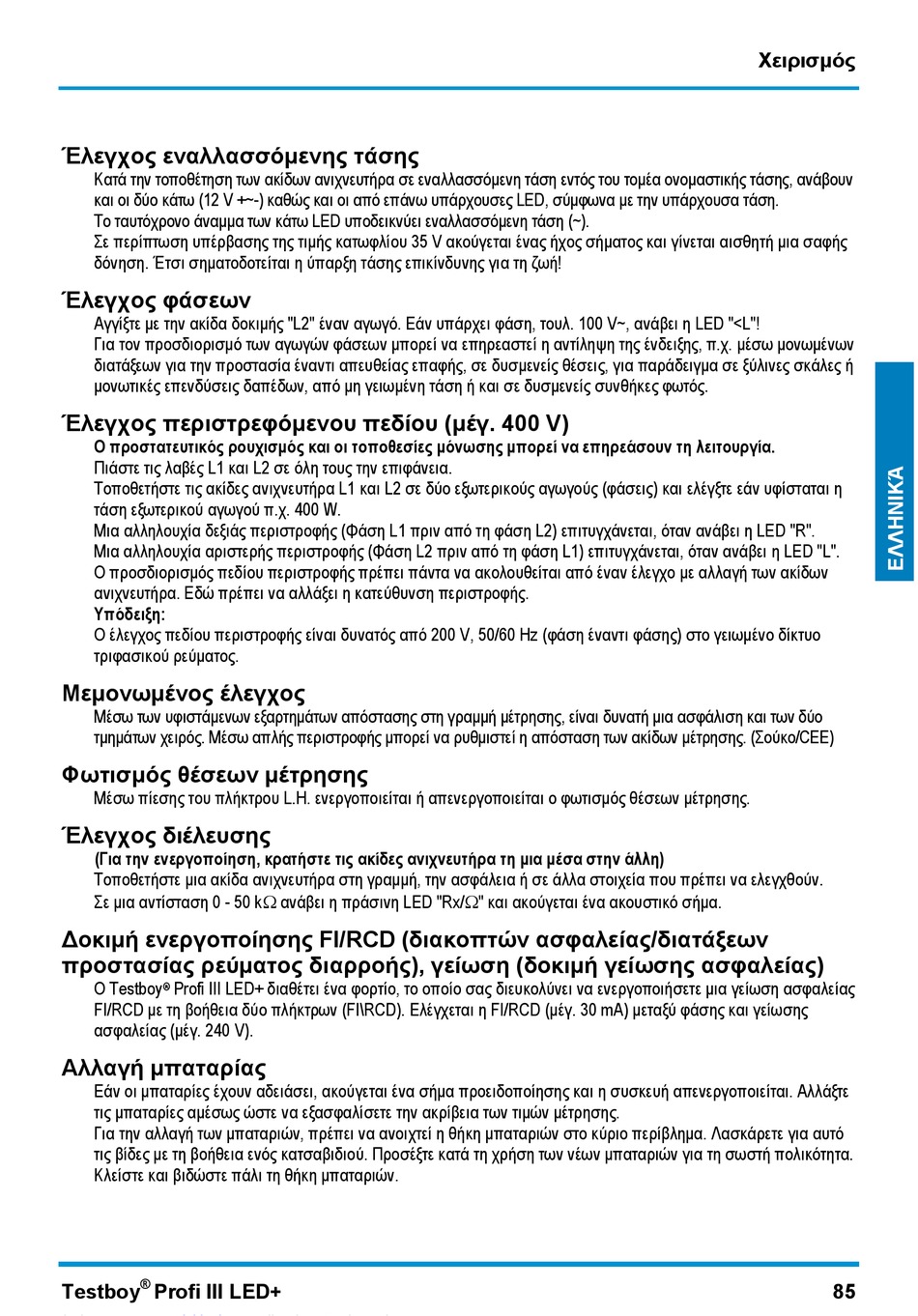

Έλεγχος εναλλασσόμενης τάσης
Κατά την τοποθέτηση των ακίδων ανιχνευτήρα σε εναλλασσόμενη τάση εντός του τομέα ονομαστικής τάσης, ανάβουν
και οι δύο κάτω (12 V +~-) καθώς και οι από επάνω υπάρχουσες LED, σύμφωνα με την υπάρχουσα τάση.
Το ταυτόχρονο άναμμα των κάτω LED υποδεικνύει εναλλασσόμενη τάση (~).
Σε περίπτωση υπέρβασης της τιμής κατωφλίου 35 V ακούγεται ένας ήχος σήματος και γίνεται αισθητή μια σαφής
δόνηση. Έτσι σηματοδοτείται η ύπαρξη τάσης επικίνδυνης για τη ζωή!
Έλεγχος φάσεων
Αγγίξτε με την ακίδα δοκιμής "L2" έναν αγωγό. Εάν υπάρχει φάση, τουλ. 100 V~, ανάβει η LED "<L"!
Για τον προσδιορισμό των αγωγών φάσεων μπορεί να επηρεαστεί η αντίληψη της ένδειξης, π.χ. μέσω μονωμένων
διατάξεων για την προστασία έναντι απευθείας επαφής, σε δυσμενείς θέσεις, για παράδειγμα σε ξύλινες σκάλες ή
μονωτικές επενδύσεις δαπέδων, από μη γειωμένη τάση ή και σε δυσμενείς συνθήκες φωτός.
Έλεγχος περιστρεφόμενου πεδίου (μέγ. 400 V)
Ο προστατευτικός ρουχισμός και οι τοποθεσίες μόνωσης μπορεί να επηρεάσουν τη λειτουργία.
Πιάστε τις λαβές L1 και L2 σε όλη τους την επιφάνεια.
Τοποθετήστε τις ακίδες ανιχνευτήρα L1 και L2 σε δύο εξωτερικούς αγωγούς (φάσεις) και ελέγξτε εάν υφίσταται η
τάση εξωτερικού αγωγού π.χ. 400 W.
Μια αλληλουχία δεξιάς περιστροφής (Φάση L1 πριν από τη φάση L2) επιτυγχάνεται, όταν ανάβει η LED "R".
Μια αλληλουχία αριστερής περιστροφής (Φάση L2 πριν από τη φάση L1) επιτυγχάνεται, όταν ανάβει η LED "L".
Ο προσδιορισμός πεδίου περιστροφής πρέπει πάντα να ακολουθείται από έναν έλεγχο με αλλαγή των ακίδων
ανιχνευτήρα. Εδώ πρέπει να αλλάξει η κατεύθυνση περιστροφής.
Υπόδειξη:
Ο έλεγχος πεδίου περιστροφής είναι δυνατός από 200 V, 50/60 Hz (φάση έναντι φάσης) στο γειωμένο δίκτυο
τριφασικού ρεύματος.
Μεμονωμένος έλεγχος
Μέσω των υφιστάμενων εξαρτημάτων απόστασης στη γραμμή μέτρησης, είναι δυνατή μια ασφάλιση και των δύο
τμημάτων χειρός. Μέσω απλής περιστροφής μπορεί να ρυθμιστεί η απόσταση των ακίδων μέτρησης. (Σούκο/CEE)
Φωτισμός θέσεων μέτρησης
Μέσω πίεσης του πλήκτρου L.H. ενεργοποιείται ή απενεργοποιείται ο φωτισμός θέσεων μέτρησης.
Έλεγχος διέλευσης
(Για την ενεργοποίηση, κρατήστε τις ακίδες ανιχνευτήρα τη μια μέσα στην άλλη)
Τοποθετήστε μια ακίδα ανιχνευτήρα στη γραμμή, την ασφάλεια ή σε άλλα στοιχεία που πρέπει να ελεγχθούν.
Σε μια αντίσταση 0 - 50 k ανάβει η πράσινη LED "Rx/" και ακούγεται ένα ακουστικό σήμα.
Δοκιμή ενεργοποίησης FI/RCD (διακοπτών ασφαλείας/διατάξεων
προστασίας ρεύματος διαρροής), γείωση (δοκιμή γείωσης ασφαλείας)
Ο Testboy Profi III LED+ διαθέτει ένα φορτίο, το οποίο σας διευκολύνει να ενεργοποιήσετε μια γείωση ασφαλείας
®
FI/RCD με τη βοήθεια δύο πλήκτρων (FI\RCD). Ελέγχεται η FI/RCD (μέγ. 30 mA) μεταξύ φάσης και γείωσης
ασφαλείας (μέγ. 240 V).
Αλλαγή μπαταρίας
Εάν οι μπαταρίες έχουν αδειάσει, ακούγεται ένα σήμα προειδοποίησης και η συσκευή απενεργοποιείται. Αλλάξτε
τις μπαταρίες αμέσως ώστε να εξασφαλίσετε την ακρίβεια των τιμών μέτρησης.
Για την αλλαγή των μπαταριών, πρέπει να ανοιχτεί η θήκη μπαταριών στο κύριο περίβλημα. Λασκάρετε για αυτό
τις βίδες με τη βοήθεια ενός κατσαβιδιού. Προσέξτε κατά τη χρήση των νέων μπαταριών για τη σωστή πολικότητα.
Κλείστε και βιδώστε πάλι τη θήκη μπαταριών.
®
