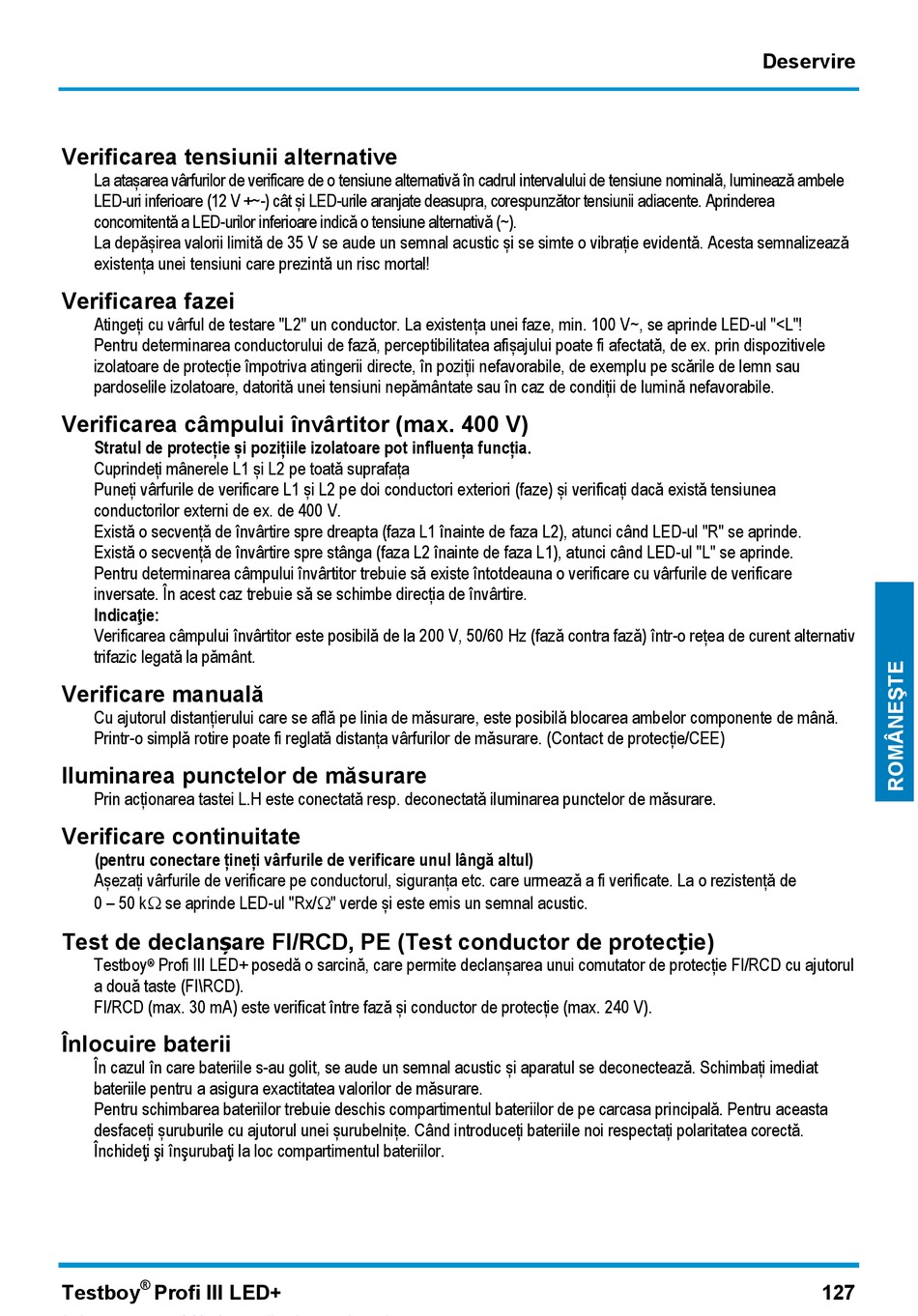

Verificarea tensiunii alternative

La atașarea vârfurilor de verificare de o tensiune alternativă în cadrul intervalului de tensiune nominală, luminează ambele
LED-uri inferioare (12 V +~-) cât și LED-urile aranjate deasupra, corespunzător tensiunii adiacente. Aprinderea
concomitentă a LED-urilor inferioare indică o tensiune alternativă (~).
La depășirea valorii limită de 35 V se aude un semnal acustic și se simte o vibrație evidentă. Acesta semnalizează
existența unei tensiuni care prezintă un risc mortal!

Verificarea fazei

Atingeți cu vârful de testare "L2" un conductor. La existența unei faze, min. 100 V~, se aprinde LED-ul "<L"!
Pentru determinarea conductorului de fază, perceptibilitatea afișajului poate fi afectată, de ex. prin dispozitivele
izolatoare de protecție împotriva atingerii directe, în poziții nefavorabile, de exemplu pe scările de lemn sau
pardoselile izolatoare, datorită unei tensiuni nepământate sau în caz de condiții de lumină nefavorabile.
Verificarea câmpului învârtitor (max. 400 V)
Stratul de protecție și pozițiile izolatoare pot influența funcția.
Cuprindeți mânerele L1 și L2 pe toată suprafața
Puneți vârfurile de verificare L1 și L2 pe doi conductori exteriori (faze) și verificați dacă există tensiunea
conductorilor externi de ex. de 400 V.
Există o secvență de învârtire spre dreapta (faza L1 înainte de faza L2), atunci când LED-ul "R" se aprinde.
Există o secvență de învârtire spre stânga (faza L2 înainte de faza L1), atunci când LED-ul "L" se aprinde.
Pentru determinarea câmpului învârtitor trebuie să existe întotdeauna o verificare cu vârfurile de verificare
inversate. În acest caz trebuie să se schimbe direcția de învârtire.
Indicaţie:
Verificarea câmpului învârtitor este posibilă de la 200 V, 50/60 Hz (fază contra fază) într-o rețea de curent alternativ
trifazic legată la pământ.
Verificare manuală
Cu ajutorul distanțierului care se află pe linia de măsurare, este posibilă blocarea ambelor componente de mână.
Printr-o simplă rotire poate fi reglată distanța vârfurilor de măsurare. (Contact de protecție/CEE)
Iluminarea punctelor de măsurare
Prin acționarea tastei L.H este conectată resp. deconectată iluminarea punctelor de măsurare.

Verificare continuitate

(pentru conectare țineți vârfurile de verificare unul lângă altul)
Așezați vârfurile de verificare pe conductorul, siguranța etc. care urmează a fi verificate. La o rezistență de
0 – 50 k se aprinde LED-ul "Rx/" verde și este emis un semnal acustic.
Test de declanșare FI/RCD, PE (Test conductor de protecție)
Testboy Profi III LED+ posedă o sarcină, care permite declanșarea unui comutator de protecție FI/RCD cu ajutorul
®
a două taste (FI\RCD).
FI/RCD (max. 30 mA) este verificat între fază și conductor de protecție (max. 240 V).
Înlocuire baterii
În cazul în care bateriile s-au golit, se aude un semnal acustic și aparatul se deconectează. Schimbați imediat
bateriile pentru a asigura exactitatea valorilor de măsurare.
Pentru schimbarea bateriilor trebuie deschis compartimentul bateriilor de pe carcasa principală. Pentru aceasta
desfaceți șuruburile cu ajutorul unei șurubelnițe. Când introduceți bateriile noi respectați polaritatea corectă.
Închideţi şi înşurubaţi la loc compartimentul bateriilor.
®
