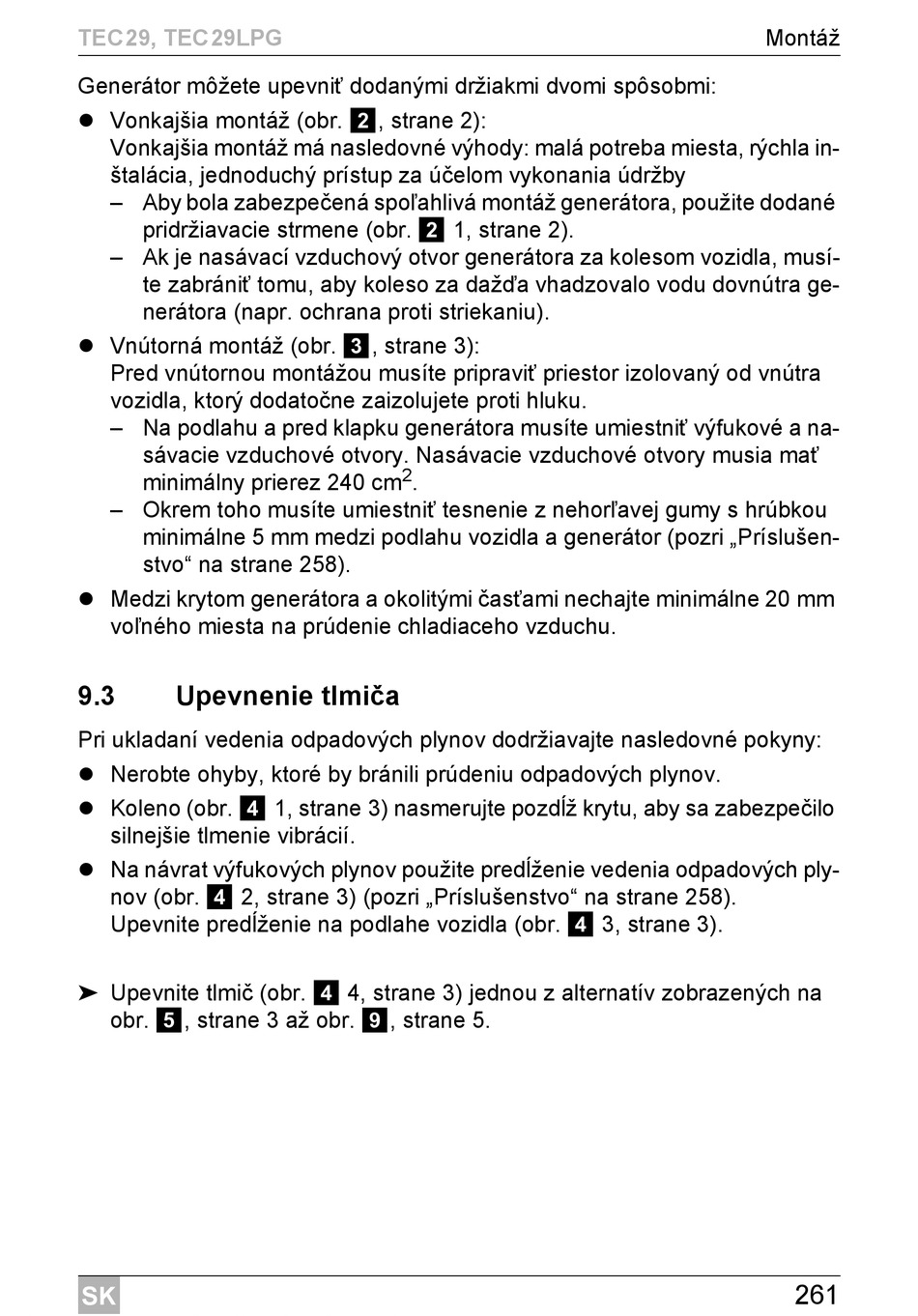

Dometic TEC29 Montageanleitung Seite 261

TEC29, TEC29LPG
Generátor môžete upevniť dodanými držiakmi dvomi spôsobmi:
 Vonkajšia montáž (obr. 2, strane 2):
Vonkajšia montáž má nasledovné výhody: malá potreba miesta, rýchla in-
štalácia, jednoduchý prístup za účelom vykonania údržby
– Aby bola zabezpečená spoľahlivá montáž generátora, použite dodané
pridržiavacie strmene (obr. 2 1, strane 2).
– Ak je nasávací vzduchový otvor generátora za kolesom vozidla, musí-
te zabrániť tomu, aby koleso za dažďa vhadzovalo vodu dovnútra ge-
nerátora (napr. ochrana proti striekaniu).
 Vnútorná montáž (obr. 3, strane 3):
Pred vnútornou montážou musíte pripraviť priestor izolovaný od vnútra
vozidla, ktorý dodatočne zaizolujete proti hluku.
– Na podlahu a pred klapku generátora musíte umiestniť výfukové a na-
sávacie vzduchové otvory. Nasávacie vzduchové otvory musia mať
minimálny prierez 240 cm
– Okrem toho musíte umiestniť tesnenie z nehorľavej gumy s hrúbkou
minimálne 5 mm medzi podlahu vozidla a generátor (pozri „Príslušen-
stvo" na strane 258).
 Medzi krytom generátora a okolitými časťami nechajte minimálne 20 mm
voľného miesta na prúdenie chladiaceho vzduchu.
9.3 Upevnenie tlmiča
Pri ukladaní vedenia odpadových plynov dodržiavajte nasledovné pokyny:
 Nerobte ohyby, ktoré by bránili prúdeniu odpadových plynov.
 Koleno (obr. 4 1, strane 3) nasmerujte pozdĺž krytu, aby sa zabezpečilo
silnejšie tlmenie vibrácií.
 Na návrat výfukových plynov použite predĺženie vedenia odpadových ply-
nov (obr. 4 2, strane 3) (pozri „Príslušenstvo" na strane 258).
Upevnite predĺženie na podlahe vozidla (obr. 4 3, strane 3).
➤ Upevnite tlmič (obr. 4 4, strane 3) jednou z alternatív zobrazených na
obr. 5, strane 3 až obr. 9, strane 5.
