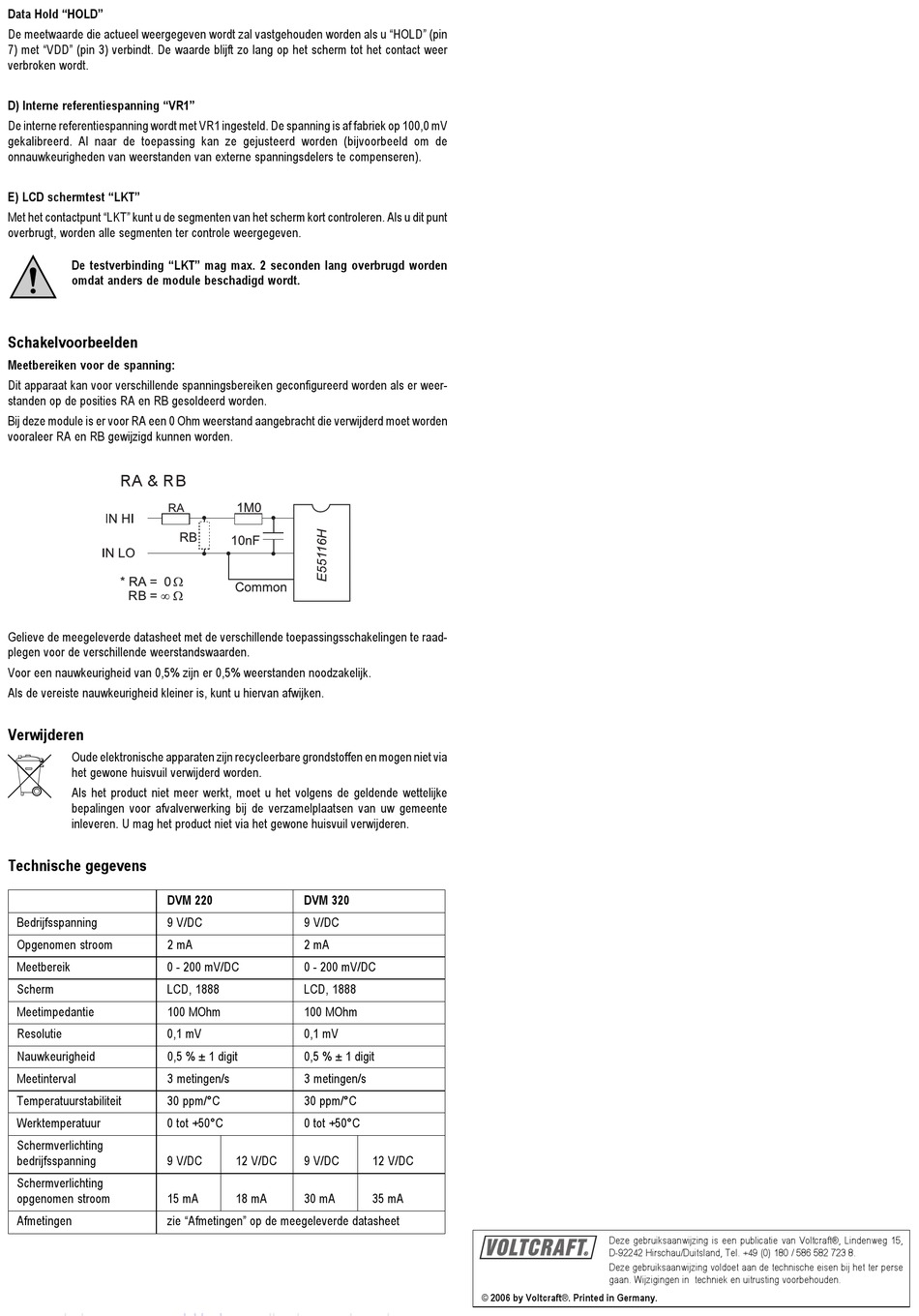

Technische Gegevens - VOLTCRAFT DVM 320 Bedienungsanleitung

Data Hold "HOLD"
De meetwaarde die actueel weergegeven wordt zal vastgehouden worden als u "HOLD" (pin
7) met "VDD" (pin 3) verbindt. De waarde blijft zo lang op het scherm tot het contact weer
verbroken wordt.
D) Interne referentiespanning "VR1"
De interne referentiespanning wordt met VR1 ingesteld. De spanning is af fabriek op 100,0 mV
gekalibreerd. Al naar de toepassing kan ze gejusteerd worden (bijvoorbeeld om de
onnauwkeurigheden van weerstanden van externe spanningsdelers te compenseren).
E) LCD schermtest "LKT"
Met het contactpunt "LKT" kunt u de segmenten van het scherm kort controleren. Als u dit punt
overbrugt, worden alle segmenten ter controle weergegeven.
De testverbinding "LKT" mag max. 2 seconden lang overbrugd worden
omdat anders de module beschadigd wordt.
Schakelvoorbeelden
Meetbereiken voor de spanning:
Dit apparaat kan voor verschillende spanningsbereiken geconfigureerd worden als er weer-
standen op de posities RA en RB gesoldeerd worden.
Bij deze module is er voor RA een 0 Ohm weerstand aangebracht die verwijderd moet worden
vooraleer RA en RB gewijzigd kunnen worden.
RA & RB
Gelieve de meegeleverde datasheet met de verschillende toepassingsschakelingen te raad-
plegen voor de verschillende weerstandswaarden.
Voor een nauwkeurigheid van 0,5% zijn er 0,5% weerstanden noodzakelijk.
Als de vereiste nauwkeurigheid kleiner is, kunt u hiervan afwijken.
Verwijderen
Oude elektronische apparaten zijn recycleerbare grondstoffen en mogen niet via

het gewone huisvuil verwijderd worden.
Als het product niet meer werkt, moet u het volgens de geldende wettelijke
bepalingen voor afvalverwerking bij de verzamelplaatsen van uw gemeente
inleveren. U mag het product niet via het gewone huisvuil verwijderen.

Technische gegevens

DVM 220
Bedrijfsspanning 9 V/DC
Opgenomen stroom 2 mA
Meetbereik 0 - 200 mV/DC
Scherm LCD, 1888
Meetimpedantie 100 MOhm
Resolutie 0,1 mV
Nauwkeurigheid 0,5 % ± 1 digit
Meetinterval 3 metingen/s
Temperatuurstabiliteit 30 ppm/°C
Werktemperatuur 0 tot +50°C
Schermverlichting
bedrijfsspanning 9 V/DC
Schermverlichting
opgenomen stroom 15 mA
Afmetingen zie "Afmetingen" op de meegeleverde datasheet
DVM 320
9 V/DC
2 mA
0 - 200 mV/DC
LCD, 1888
100 MOhm
0,1 mV
0,5 % ± 1 digit
3 metingen/s
30 ppm/°C
0 tot +50°C
12 V/DC 9 V/DC 12 V/DC
18 mA 30 mA 35 mA
Deze gebruiksaanwijzing is een publicatie van Voltcraft®, Lindenweg 15,
D-92242 Hirschau/Duitsland, Tel. +49 (0) 180 / 586 582 723 8.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse
gaan. Wijzigingen in techniek en uitrusting voorbehouden.
© 2006 by Voltcraft®. Printed in Germany.
