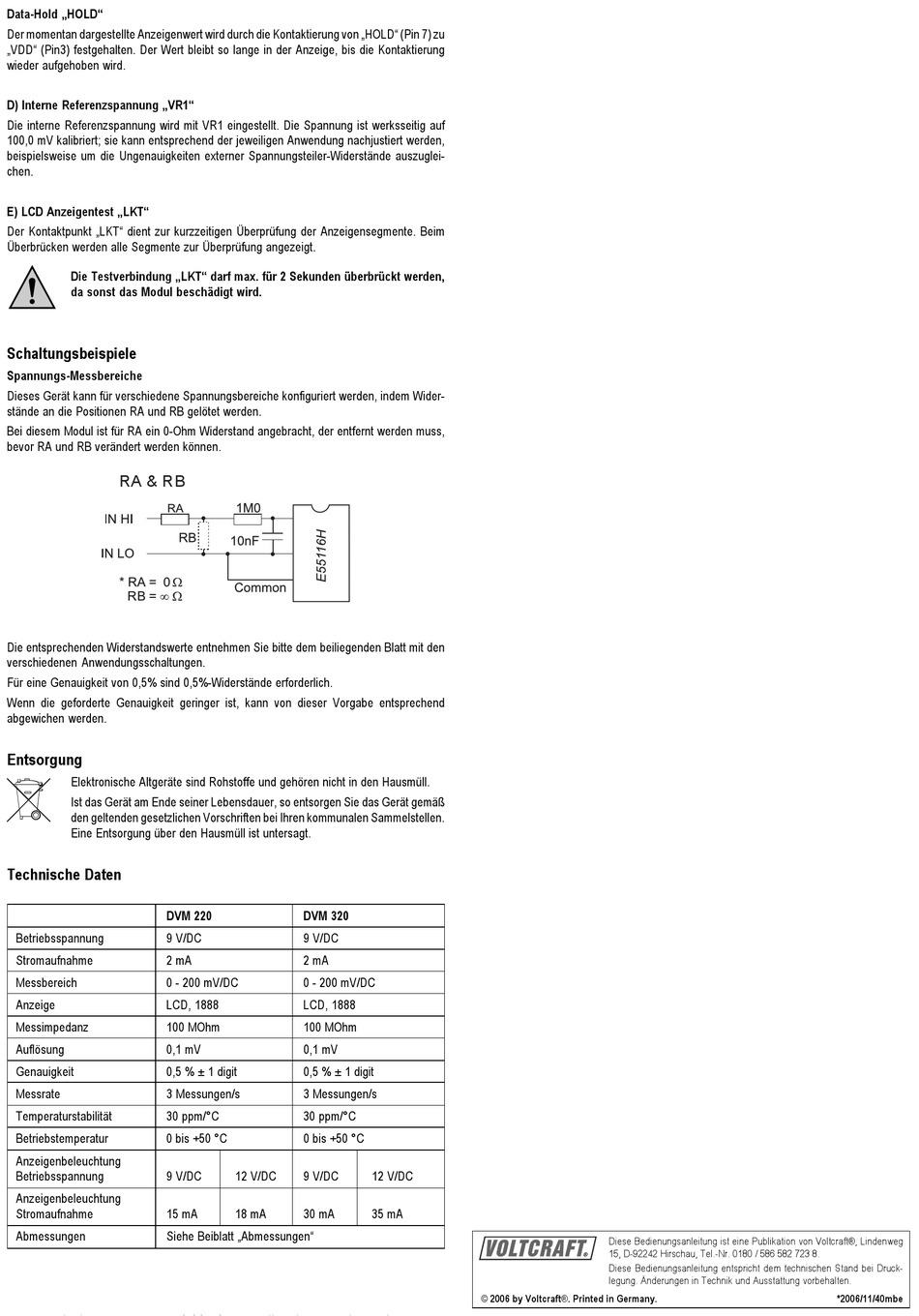

Schaltungsbeispiele; Technische Daten - VOLTCRAFT DVM 320 Bedienungsanleitung

Data-Hold „HOLD"
Der momentan dargestellte Anzeigenwert wird durch die Kontaktierung von „HOLD" (Pin 7) zu
„VDD" (Pin3) festgehalten. Der Wert bleibt so lange in der Anzeige, bis die Kontaktierung
wieder aufgehoben wird.
D) Interne Referenzspannung „VR1"
Die interne Referenzspannung wird mit VR1 eingestellt. Die Spannung ist werksseitig auf
100,0 mV kalibriert; sie kann entsprechend der jeweiligen Anwendung nachjustiert werden,
beispielsweise um die Ungenauigkeiten externer Spannungsteiler-Widerstände auszuglei-
chen.
E) LCD Anzeigentest „LKT"
Der Kontaktpunkt „LKT" dient zur kurzzeitigen Überprüfung der Anzeigensegmente. Beim
Überbrücken werden alle Segmente zur Überprüfung angezeigt.
Die Testverbindung „LKT" darf max. für 2 Sekunden überbrückt werden,
da sonst das Modul beschädigt wird.

Schaltungsbeispiele

Spannungs-Messbereiche
Dieses Gerät kann für verschiedene Spannungsbereiche konfiguriert werden, indem Wider-
stände an die Positionen RA und RB gelötet werden.
Bei diesem Modul ist für RA ein 0-Ohm Widerstand angebracht, der entfernt werden muss,
bevor RA und RB verändert werden können.
RA & RB
Die entsprechenden Widerstandswerte entnehmen Sie bitte dem beiliegenden Blatt mit den
verschiedenen Anwendungsschaltungen.
Für eine Genauigkeit von 0,5% sind 0,5%-Widerstände erforderlich.
Wenn die geforderte Genauigkeit geringer ist, kann von dieser Vorgabe entsprechend
abgewichen werden.
Entsorgung
Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll.

Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß
den geltenden gesetzlichen Vorschriften bei Ihren kommunalen Sammelstellen.
Eine Entsorgung über den Hausmüll ist untersagt.

Technische Daten

DVM 220
Betriebsspannung 9 V/DC
Stromaufnahme 2 mA
Messbereich 0 - 200 mV/DC
Anzeige LCD, 1888
Messimpedanz 100 MOhm
Auflösung 0,1 mV
Genauigkeit 0,5 % ± 1 digit
Messrate 3 Messungen/s
Temperaturstabilität 30 ppm/°C
Betriebstemperatur 0 bis +50 °C
Anzeigenbeleuchtung
Betriebsspannung 9 V/DC
Anzeigenbeleuchtung
Stromaufnahme 15 mA
Abmessungen Siehe Beiblatt „Abmessungen"
DVM 320
9 V/DC
2 mA
0 - 200 mV/DC
LCD, 1888
100 MOhm
0,1 mV
0,5 % ± 1 digit
3 Messungen/s
30 ppm/°C
0 bis +50 °C
12 V/DC 9 V/DC 12 V/DC
18 mA 30 mA 35 mA
Diese Bedienungsanleitung ist eine Publikation von Voltcraft®, Lindenweg
15, D-92242 Hirschau, Tel.-Nr. 0180 / 586 582 723 8.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck-
legung. Änderungen in Technik und Ausstattung vorbehalten.
© 2006 by Voltcraft®. Printed in Germany. *2006/11/40mbe
