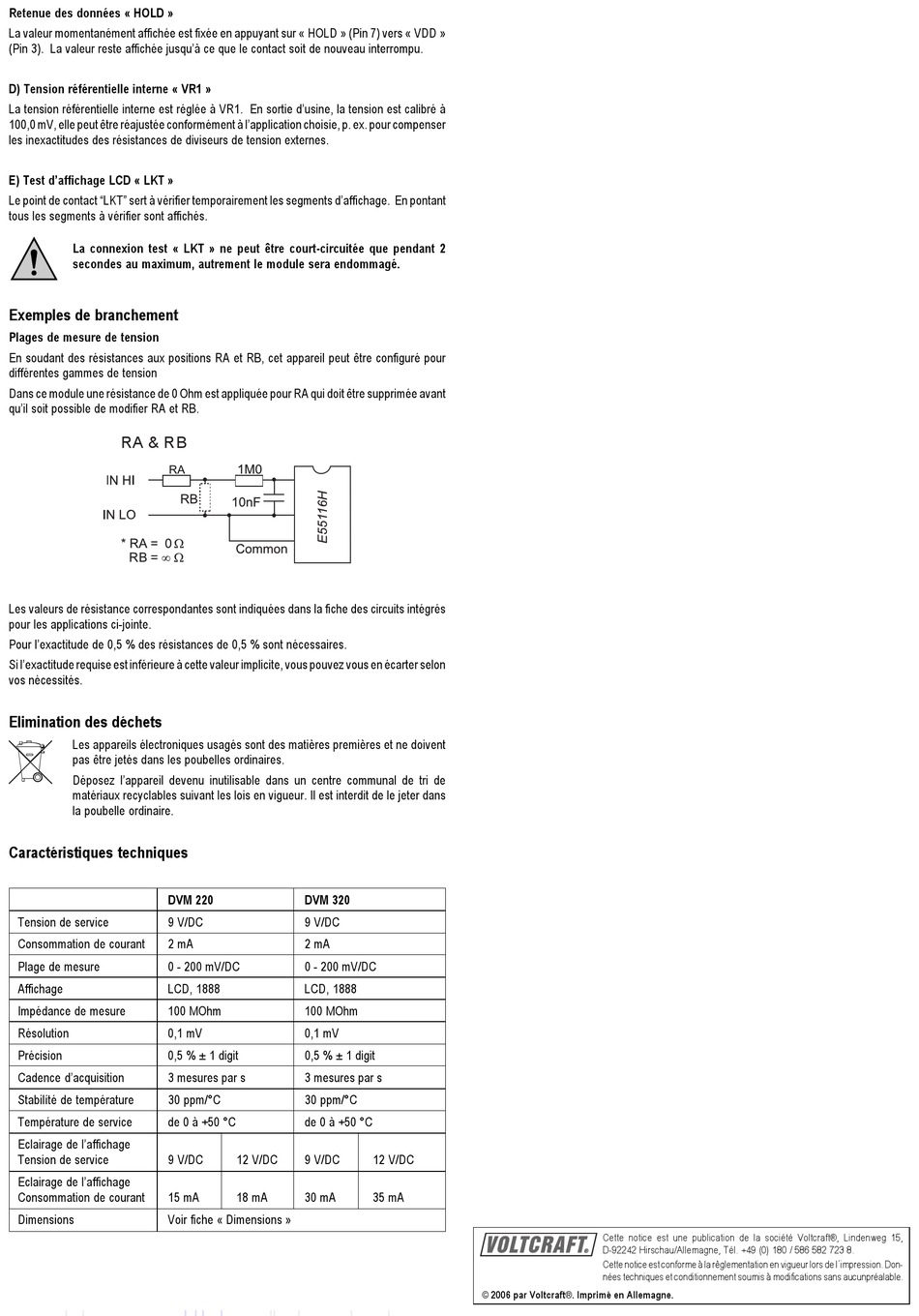

Retenue des données « HOLD »
La valeur momentanément affichée est fixée en appuyant sur « HOLD » (Pin 7) vers « VDD »
(Pin 3). La valeur reste affichée jusqu'à ce que le contact soit de nouveau interrompu.
D) Tension référentielle interne « VR1 »
La tension référentielle interne est réglée à VR1. En sortie d'usine, la tension est calibré à
100,0 mV, elle peut être réajustée conformément à l'application choisie, p. ex. pour compenser
les inexactitudes des résistances de diviseurs de tension externes.
E) Test d'affichage LCD « LKT »
Le point de contact "LKT" sert à vérifier temporairement les segments d'affichage. En pontant
tous les segments à vérifier sont affichés.
La connexion test « LKT » ne peut être court-circuitée que pendant 2
secondes au maximum, autrement le module sera endommagé.
Exemples de branchement
Plages de mesure de tension
En soudant des résistances aux positions RA et RB, cet appareil peut être configuré pour
différentes gammes de tension
Dans ce module une résistance de 0 Ohm est appliquée pour RA qui doit être supprimée avant
qu'il soit possible de modifier RA et RB.
RA & RB
Les valeurs de résistance correspondantes sont indiquées dans la fiche des circuits intégrés
pour les applications ci-jointe.
Pour l'exactitude de 0,5 % des résistances de 0,5 % sont nécessaires.
Si l'exactitude requise est inférieure à cette valeur implicite, vous pouvez vous en écarter selon
vos nécessités.
Elimination des déchets
Les appareils électroniques usagés sont des matières premières et ne doivent
pas être jetés dans les poubelles ordinaires.
Déposez l'appareil devenu inutilisable dans un centre communal de tri de
matériaux recyclables suivant les lois en vigueur. Il est interdit de le jeter dans
la poubelle ordinaire.
Caractéristiques techniques
DVM 220
Tension de service
9 V/DC
Consommation de courant
2 mA
Plage de mesure
0 - 200 mV/DC
Affichage
LCD, 1888
Impédance de mesure
100 MOhm
Résolution
0,1 mV
Précision
0,5 % ± 1 digit
Cadence d'acquisition
3 mesures par s
Stabilíté de température
30 ppm/°C
Température de service
de 0 à +50 °C
Eclairage de l'affichage
Tension de service
9 V/DC
Eclairage de l'affichage
Consommation de courant
15 mA
Dimensions
Voir fiche « Dimensions »
DVM 320
9 V/DC
2 mA
0 - 200 mV/DC
LCD, 1888
100 MOhm
0,1 mV
0,5 % ± 1 digit
3 mesures par s
30 ppm/°C
de 0 à +50 °C
12 V/DC
9 V/DC
12 V/DC
18 mA
30 mA
35 mA
Cette notice est une publication de la société Voltcraft®, Lindenweg 15,
D-92242 Hirschau/Allemagne, Tél. +49 (0) 180 / 586 582 723 8.
Cette notice est conforme à la règlementation en vigueur lors de l´impression. Don-
nées techniques et conditionnement soumis à modifications sans aucunpréalable.
© 2006 par Voltcraft®. Imprimé en Allemagne.
