Bedienungsanleitung

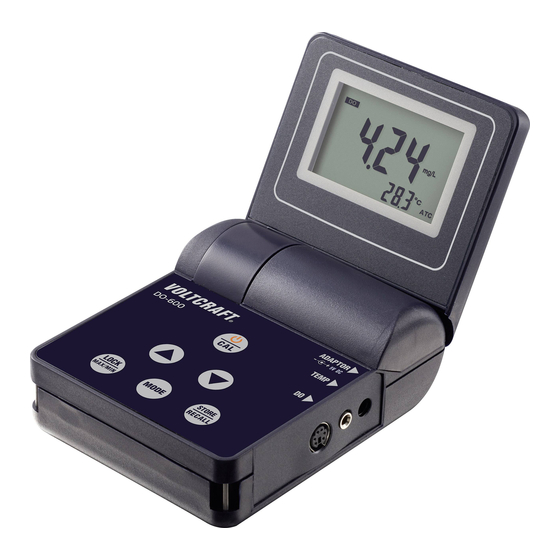

Messgerät für gelösten Sauerstoff
DO-600
Best.-Nr. 1762762
Operating Instructions
DO-600 dissolved oxygen meter
Item No. 1762762
Notice d'emploi
Appareil de mesure de l'oxygène
dissous DO-600
N° de commande 1762762
Gebruiksaanwijzing
Meetapparaat voor opgeloste
zuurstof DO-600
Bestelnr. 1762762
Seite 2 - 17
Page 18 - 33
Page 34 - 49
Pagina 50 - 67
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VOLTCRAFT DO-600

  • Seite 1 Bedienungsanleitung Messgerät für gelösten Sauerstoff DO-600 Best.-Nr. 1762762 Seite 2 - 17 Operating Instructions DO-600 dissolved oxygen meter Item No. 1762762 Page 18 - 33 Notice d’emploi Appareil de mesure de l’oxygène dissous DO-600 N° de commande 1762762 Page 34 - 49...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite 1. Einführung ...........................3 2. Symbol-Erklärung ........................3 3. Bestimmungsgemäße Verwendung ..................4 4. Lieferumfang ........................4 5. Merkmale und Funktionen ....................5 6. Sicherheitshinweise ......................5 a) Allgemein ........................5 b) Personen und Produkt ....................6 c) Batterien/Akkus ......................6 7. Bedienelemente ........................7 8. Anzeige im Display ......................8 9.
  • Seite 3: Einführung

    1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt.
  • Seite 4: Bestimmungsgemäße Verwendung

    3. Bestimmungsgemäße Verwendung Das Produkt dient zur Messung des Sauerstoffs in gelöster Form sowie gleichzeitig der Tem- peratur von spannungslosen, nicht brennbaren bzw. nicht ätzenden Flüssigkeiten. Der Ein- satzbereich erstreckt sich sowohl auf den häuslichen Bereich, als auch auf (Fisch-) Teiche, Schwimmbecken, Fotolabore, Schulen, Gärtnereien, usw.
  • Seite 5: Merkmale Und Funktionen

    5. Merkmale und Funktionen • Mikroprozessorgesteuert mit großem LC-Display zur gleichzeitigen Anzeige von Sauerstoff- gehalt und Temperatur • Robustes Design zur Benutzung auf Tischen, in der Hand oder „hands-free“ mit Hilfe des Trageriemens. • Automatische Temperaturkorrektur (ATC) sowie Höhenanpassung (MAC) und Salzgehalts- ausgleich (MSC) • Speicherfunktion für bis zu 150 Werte • Batteriestandsanzeige •...
  • Seite 6: Personen Und Produkt

    über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder erheblichen Transportbelastungen ausgesetzt wurde. • Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt. • Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produkts haben.
  • Seite 7: Bedienelemente

    7. Bedienelemente Messgerät 1 Halterung für Trageriemen 2 Taste (Speichern/Abruf) 3 Taste (MODE) 4 Taste (Lock/Max/Min) 5 Taste DOWN 6 Taste 7 Taste 8 LC-Display 9 Abdeckung (abklappbar) 10 Batteriefachdeckel 11 Niederspannungsanschluss 12 Anschluss (Mess-Sonde Temperatur) 13 Anschluss (Mess-Sonde DO)
  • Seite 8: Anzeige Im Display

    8. Anzeige im Display A Kalibrierfehlersymbol B Kalibriersymbol CAL C Messwert D Symbolleiste Betriebsarten E Einheiten-Symbole F Symbol MIN, Symbol MAX G Automatische Temperatur-Kompensation H Temperatureinheit °C oder °F Temperaturmesswert J Anzeige einfrieren LOCK K Speichersymbol RECALL (abrufen) L Speichersymbol STORE (speichern) M Batterie-Zustandsanzeige 9.
  • Seite 9: Betrieb Mit Netzteil

    b) Betrieb mit Netzteil • Wenn Sie das Messgerät mit einem Netzteil betreiben wollen, beachten Sie bei der Auswahl die Angaben im Kapitel „Technische Daten“. • Lesen Sie die Bedienungsanleitung des Netzteils und beachten Sie insbesondere die Si- cherheitshinweise. • Verbinden Sie den Stecker des passenden Netzteils mit dem Niederspannungsan- schluss (11) des Messgeräts.
  • Seite 10: Tastenfunktionen

    • Sollte der Elektrolyt aufgebraucht sein, können Sie dieses als Zubehör unter der Conrad Best.-Nr. 1763049 nachkaufen. Die Elektrode der Mess-Sonde ist ein Verschleißteil, die Lebensdauer ist begrenzt. Aus diesem Grund ist die Mess-Sonde von der Gewährleistung/Garantie ausgenom- men. d) Tastenfunktionen Taste Funktion 1.
  • Seite 11: Kalibrierung

    • Die Batterie-Zustandsanzeige (M) links unten im LC-Display gibt Ihnen den aktuellen Zu- stand der eingelegten Batterien an. Blinkt diese Anzeige, ist die Batterie leer und muss ersetzt werden. Lesen Sie dazu im Abschnitt „a) Batterien einlegen/wechseln“. f) Kalibrierung 1. Entfernen Sie die Sondenschutzkappe. Drücken Sie die Taste (7), um das Gerät ein- zuschalten.
  • Seite 12: Messung Durchführen

    g) Messung durchführen 1. Entfernen Sie die Sondenschutzkappe von der Mess-Sonde. 2. Spülen Sie die Mess-Sonde vor der Messung mit destilliertem Wasser ab und wischen diese trocken. 3. Drücken Sie die Taste (7), um das Messgerät einzuschalten. 4. Wählen Sie die Betriebsart „DO“ aus, indem Sie die Taste (3) drücken, bis das Symbol „DO“...
  • Seite 13: Speichern Und Abrufen Von Messwerten

    4. Drücken und halten Sie die Taste , um die Anzeige der Min-/Max-Werte zu verlassen. Die Symbole „MAX“ (F) und „MIN“ (F) verschwinden aus dem LC-Display (8). Temperatureinheiten umschalten 1. Drücken und halten Sie die Taste (3) im O2-Betriebsmodus für ca. 3 Sekunden, um Einheiten der Temperatur zwischen °C und °...
  • Seite 14: Betrieb Beenden

    7. Drücken und halten Sie die Tasten (5) und (6) gleichzeitig für ca. 3 Sekunden. Um nun auf die Werkseinstellung zurückzusetzen, drücken Sie die Taste (7). j) Betrieb beenden • Nach der Beendigung der Messung müssen die Sondenelektroden immer feucht gehalten werden.
  • Seite 15: Pflege Und Reinigung

    4. Stellen Sie die Ersatzmembrankappe (2 x im Lieferumfang enthalten) auf eine ebene Fläche und belassen die Kappe während des Austauschvorgangs in dieser Stellung. 5. Füllen Sie die Membrankappe mit der Elektrolytlösung bis zum Gewinde an der Innenseite. 6. Tauchen Sie die Elektrode mehrmals in die Elektrolytlösung ein und ziehen Sie wieder he- raus, um Luftblasen zu entfernen.
  • Seite 16: Entsorgung

    • Ersetzen Sie den Elektrolyten in der Membrankappe, wenn es sich gelb verfärbt hat. • Entfernen Sie den verbrauchten Elektrolyten und spülen die Membrankappe mit destillier- tem Wasser. Gehen Sie beim Wiederauffüllen wie im Abschnitt „c) Erstinbetriebnahme“ beschrieben vor. • Wiederholen Sie die Kalibrierung und Repolarisation jedes Mal, wenn die Membrankappe entfernt und wieder aufgeschraubt wurde.
  • Seite 17: Technische Daten

    13. Technische Daten Stromversorgung ....... 1 x 9 V/DC Blockbatterie Netzteil (optional) ....... 9 V / 200 mA Notwendige Steckerabmessungen ..2,5 mm (innen) / 5,5 mm (außen) Betriebsstrom ........20 mA Standby-Verbrauch ......5 µA Batterieanzeige ........bei 6,5 V Gelöster Sauerstoff Messbereiche ........
  • Seite 68 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Daten- verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
