2 M
ODELLBESCHREIBUNG
Dämpferbrücke
Das obere Ende der Stoßdämpfer einer Achse rechts und links ist an der Dämpferbrücke vorne bzw. hinten verschraubt.
Die Stoßdämpfer sind über die Dämpferbrücke also gewissermaßen miteinander verbunden.
Differenzial
Ausgleichsgetriebe. Gleicht Drehzahlunterschiede aus, z. B. zwischen kurveninnerem und kurvenäußerem Rad.
Drosselanschlagschraube
Reguliert die minimale Luftzufuhr zum Vergaser im Leerlauf
Empfänger
Empfängt und "übersetzt" die Steuersignale des Fernsteuersenders (Richtung und Intensität) für das Servo und den
Fahrtregler. Der auf den Senderquarz abgestimmte Empfängerquarz sorgt für die perfekte Kommunikation zwischen Sender
und Empfänger. Sender- und Empfängerquarz sind so aufeinander abgestimmt, dass Signale parallel betriebener Sender
nicht auf diesen Empfänger (dieses Modell) Einfluss nehmen können.
Gas/Brems-Servo
Das Servo steuert sowohl den Vergaserschieber als auch die Scheibenbremse
Hauptdüsennadel
Reguliert die Treibstoffzufuhr zum Vergaser
Lenkservo
Stellmotor, der über Hebel eine mechanische Steuerfunktion ausführt.
Dieses Servo bewirkt über die Spurstangen den Lenkeinschlag. Ein im Servosteuerhebel integrierter Servo-Saver schützt
das Servo vor Schäden, die harte Schläge gegen die Räder über die Spurstangen am Servogetriebe verursachen können.

Luftfilter

Der Luftfilter ist aus Schaumstoff und verhindert das Eindringen von Staub und Verunreinigungen über die Ansaugöffnung
in den Vergaser und in den Motor.
Öldruck-Stoßdämpfer
Die Stoßdämpfer bestehen aus vier Federbeinen, in deren Zentrum sich jeweils ein Öldruckstoßdämpfer aus eloxiertem
Aluminium befindet. Die Stoßdämpfer sind zwischen den Dämpferbrücken vorne und hinten und den unteren Querlenkern
befestigt. Die Federn dämpfen das Auslenken der Achshälften beim Überfahren von Bodenunebenheiten ab, das Ein- und
Ausfedern wird durch den im Zentrum der Schraubenfedern befindlichen, in einem ölgefüllten Zylinder laufenden Kolben
gebremst.
Durch Verdrehen der Rändelmuttern lässt sich die Federvorspannung einstellen. Durch die Auswahl unterschiedlicher
Dämpferöle lassen sich die Dämpfungseigenschaften variieren.
Querlenker
Halbachse quer zur Fahrtrichtung; verbindet die Radaufhängung (Achszapfen, Achsschenkel und Achsschenkelbolzen) mit
dem Chassis.
RC-Modell
"Radio Controlled", genauer: "Remote Controlled" Modell
Resonanzschalldämpfer
Der Resonanzschalldämpfer dient einerseits der Geräuschdämmung, andrerseits der optimalen Leistungsentfaltung des
Motors.

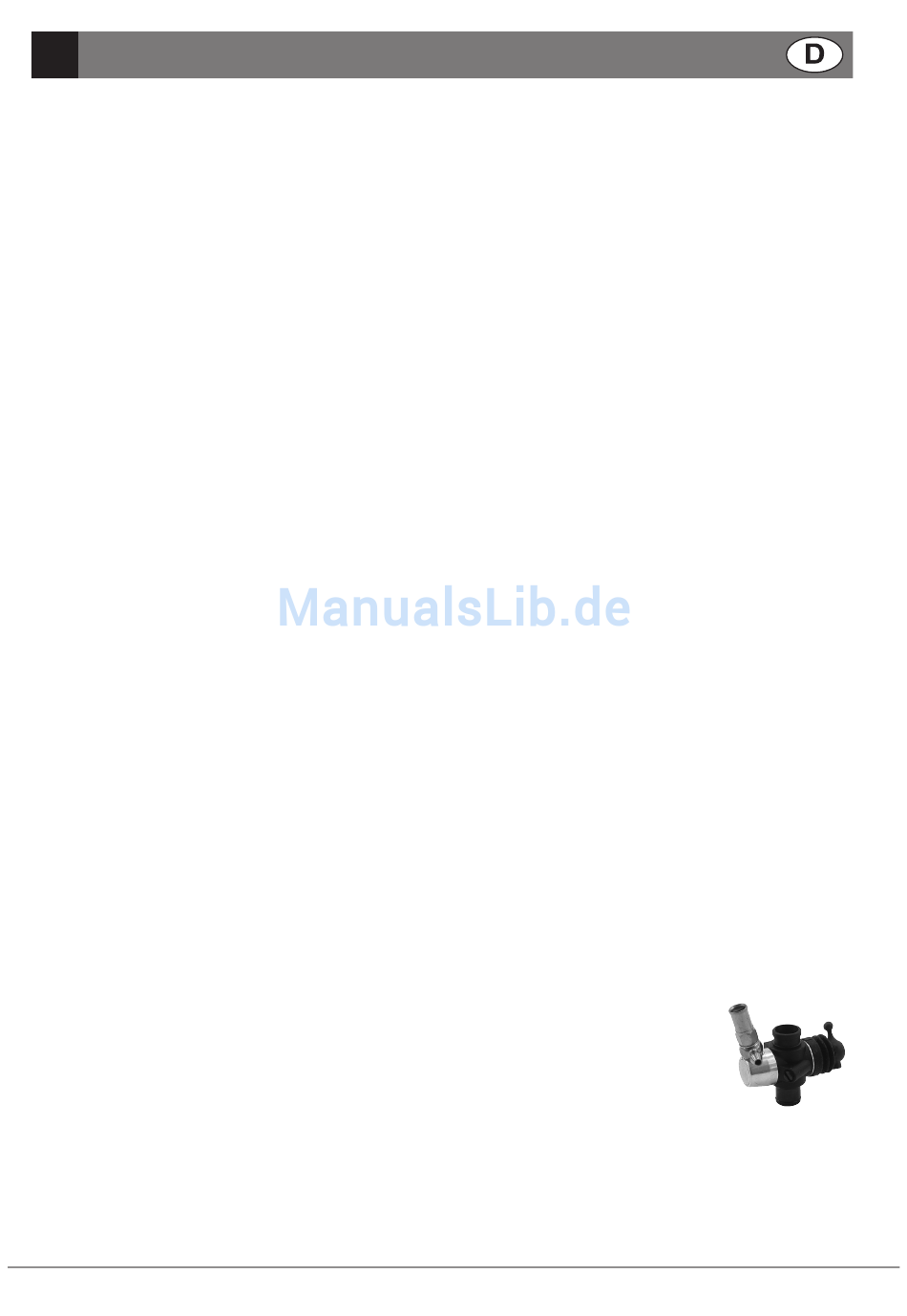

Schiebevergaser
Durch Verschieben des „Drosselkükens" wird die Luftzufuhr zum Motor reguliert, gleichzeitig wird die
konische Nadel eines Nadelventils (Leerlaufdüsennadel) verschoben und so die durch den Vergaser
durchströmende Kraftstoffmenge verändert.
Seilzugstarter
mit Rückholfeder, zum Anlassen des Motors von Hand. Dreht die Kurbelwelle und damit über das Pleuel den Kolben, also
den Motor durch.
Servo
Stellmotor, dessen Welle sich in einem begrenzten Winkel in beide Richtungen dreht und mechanisch, über Hebel, eine
Steuerfunktion ausführt.
9
