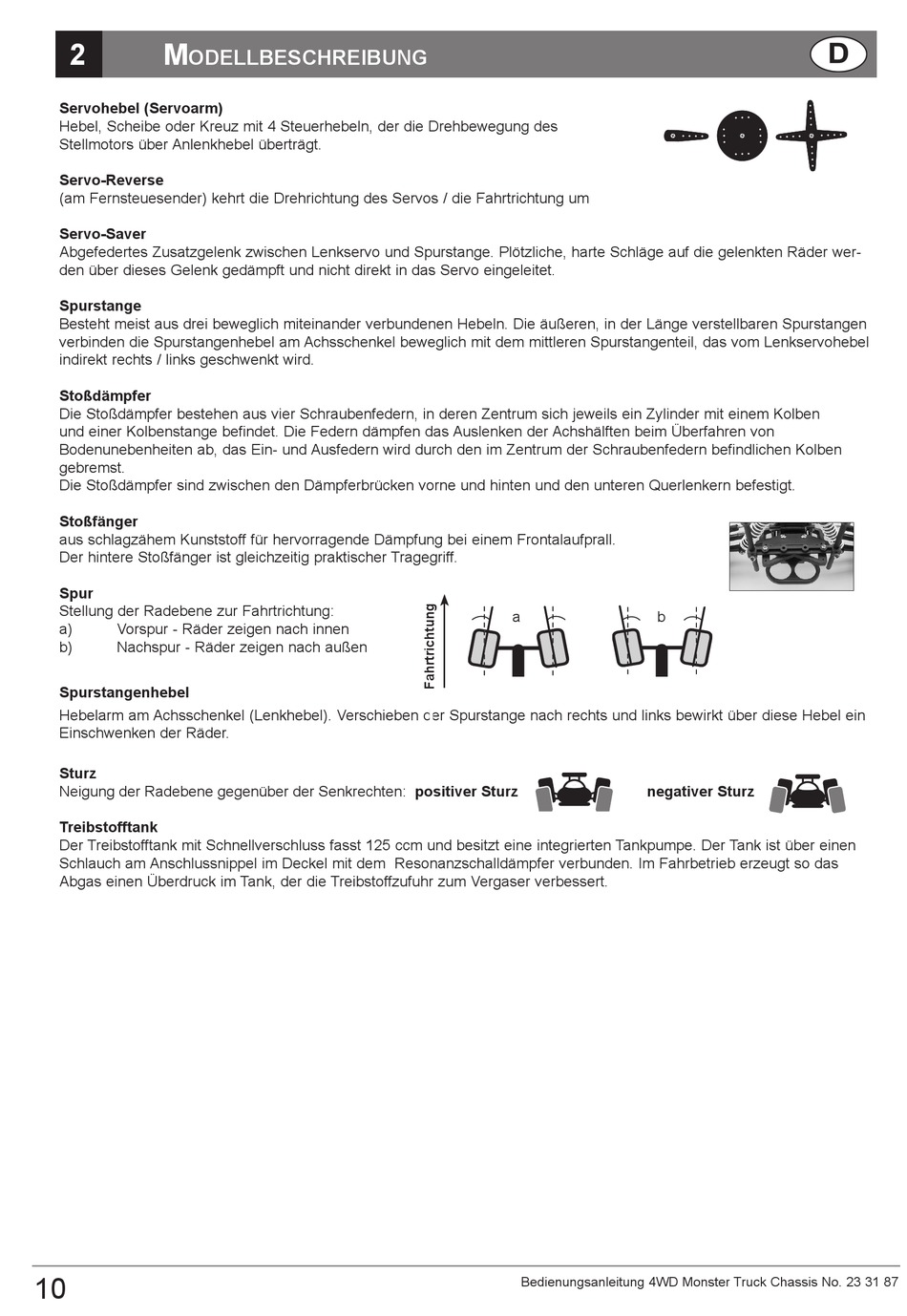

ODELLBESCHREIBUNG
Servohebel (Servoarm)
Hebel, Scheibe oder Kreuz mit 4 Steuerhebeln, der die Drehbewegung des
Stellmotors über Anlenkhebel überträgt.
Servo-Reverse
(am Fernsteuesender) kehrt die Drehrichtung des Servos / die Fahrtrichtung um
Servo-Saver
Abgefedertes Zusatzgelenk zwischen Lenkservo und Spurstange. Plötzliche, harte Schläge auf die gelenkten Räder wer-
den über dieses Gelenk gedämpft und nicht direkt in das Servo eingeleitet.
Spurstange
Besteht meist aus drei beweglich miteinander verbundenen Hebeln. Die äußeren, in der Länge verstellbaren Spurstangen
verbinden die Spurstangenhebel am Achsschenkel beweglich mit dem mittleren Spurstangenteil, das vom Lenkservohebel
indirekt rechts / links geschwenkt wird.
Stoßdämpfer
Die Stoßdämpfer bestehen aus vier Schraubenfedern, in deren Zentrum sich jeweils ein Zylinder mit einem Kolben
und einer Kolbenstange befindet. Die Federn dämpfen das Auslenken der Achshälften beim Überfahren von
Bodenunebenheiten ab, das Ein- und Ausfedern wird durch den im Zentrum der Schraubenfedern befindlichen Kolben
gebremst.
Die Stoßdämpfer sind zwischen den Dämpferbrücken vorne und hinten und den unteren Querlenkern befestigt.
Stoßfänger
aus schlagzähem Kunststoff für hervorragende Dämpfung bei einem Frontalaufprall.
Der hintere Stoßfänger ist gleichzeitig praktischer Tragegriff.
Spur
Stellung der Radebene zur Fahrtrichtung:
a)
Vorspur - Räder zeigen nach innen
b)
Nachspur - Räder zeigen nach außen
Spurstangenhebel
Hebelarm am Achsschenkel (Lenkhebel). Verschieben der Spurstange nach rechts und links bewirkt über diese Hebel ein
Einschwenken der Räder.
Sturz
Neigung der Radebene gegenüber der Senkrechten: positiver Sturz
Treibstofftank
Der Treibstofftank mit Schnellverschluss fasst 125 ccm und besitzt eine integrierten Tankpumpe. Der Tank ist über einen
Schlauch am Anschlussnippel im Deckel mit dem Resonanzschalldämpfer verbunden. Im Fahrbetrieb erzeugt so das
Abgas einen Überdruck im Tank, der die Treibstoffzufuhr zum Vergaser verbessert.
10
a
b
negativer Sturz
������������
�����������
���������������
Bedienungsanleitung 4WD Monster Truck Chassis No. 23 31 87
���������������
