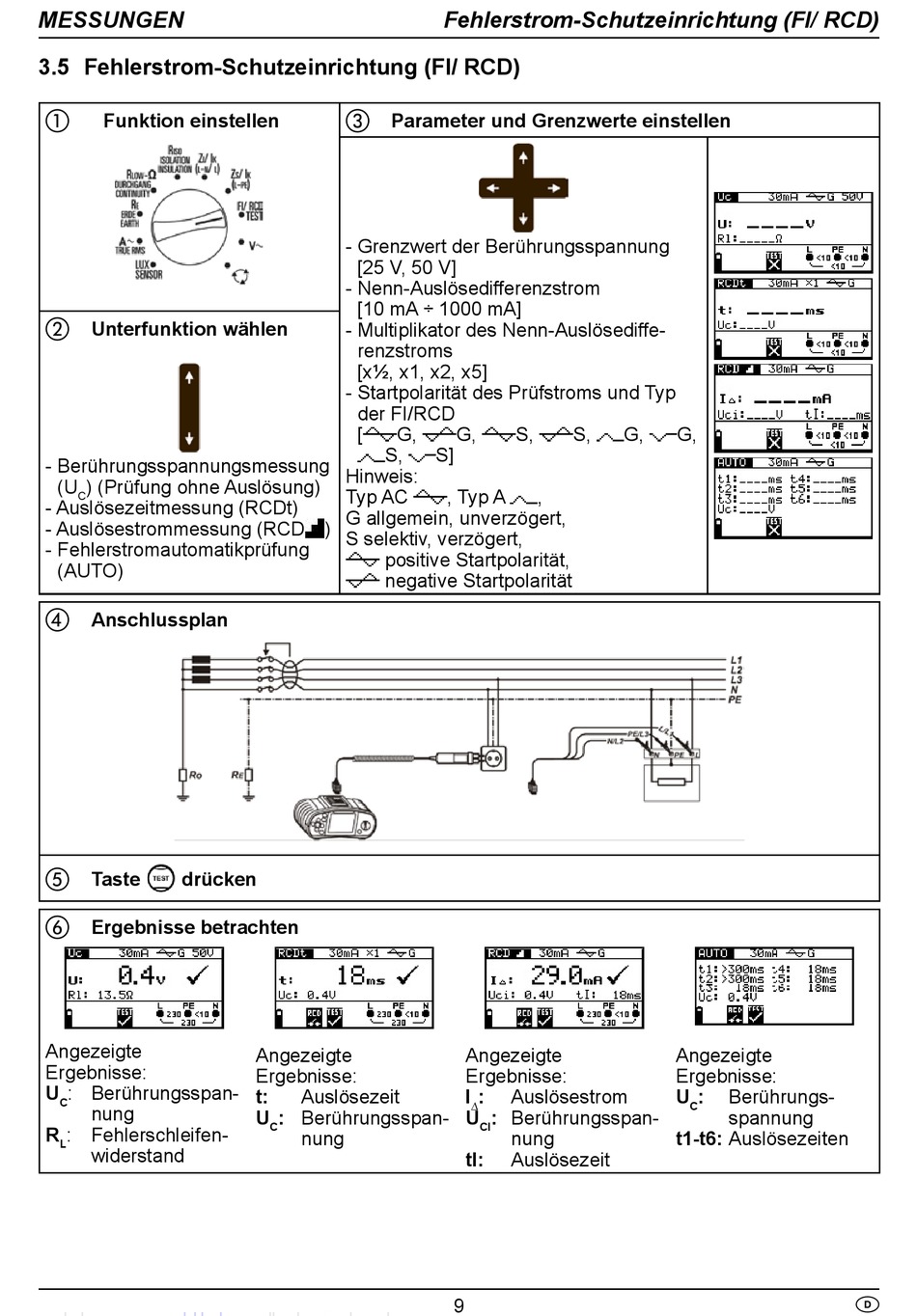

Benning IT 110 Kurzanleitung Installationsprüfgerät Seite 9

MESSUNGEN
3.5 Fehlerstrom-Schutzeinrichtung (FI/ RCD)
 Funktion einstellen
b Unterfunktion wählen
- Berührungsspannungsmessung
(U ) (Prüfung ohne Auslösung)
C
- A uslösezeitmessung (RCDt)
- A uslösestrommessung (RCD )
- Fehlerstromautomatikprüfung
(AUTO)
d Anschlussplan
e Taste drücken
f Ergebnisse betrachten
Angezeigte
Ergebnisse:
U : B erührungsspan-
C
nung
R : F ehlerschleifen-
L
widerstand
c Parameter und Grenzwerte einstellen
- Grenzwert der Berührungsspannung
[25 V, 50 V]
- Nenn-Auslösedifferenzstrom
[10 mA ÷ 1000 mA]
- Multiplikator des Nenn-Auslösediffe-
renzstroms
[x½, x1, x2, x5]
- Startpolarität des Prüfstroms und Typ
der FI/RCD
[ G,
S,
Hinweis:
Typ AC
G allgemein, unverzögert,
S selektiv, verzögert,
positive Startpolarität,
negative Startpolarität
Angezeigte
Ergebnisse:
t: Auslösezeit
U : Berührungsspan-
C
nung
Fehlerstrom-Schutzeinrichtung (FI/ RCD)
G, S, S,
S]
, Typ A ,
Angezeigte
Ergebnisse:
I : Auslösestrom
∆
U : Berührungsspan-
CI
nung
tI: Auslösezeit
9
G, G,
Angezeigte
Ergebnisse:
U : Berührungs-
C
spannung
t1-t6: Auslösezeiten
D
