MĂSURĂTORI Curentdederanjament(dedefecţiune)-dispozitivdeprotecţie(RCD)

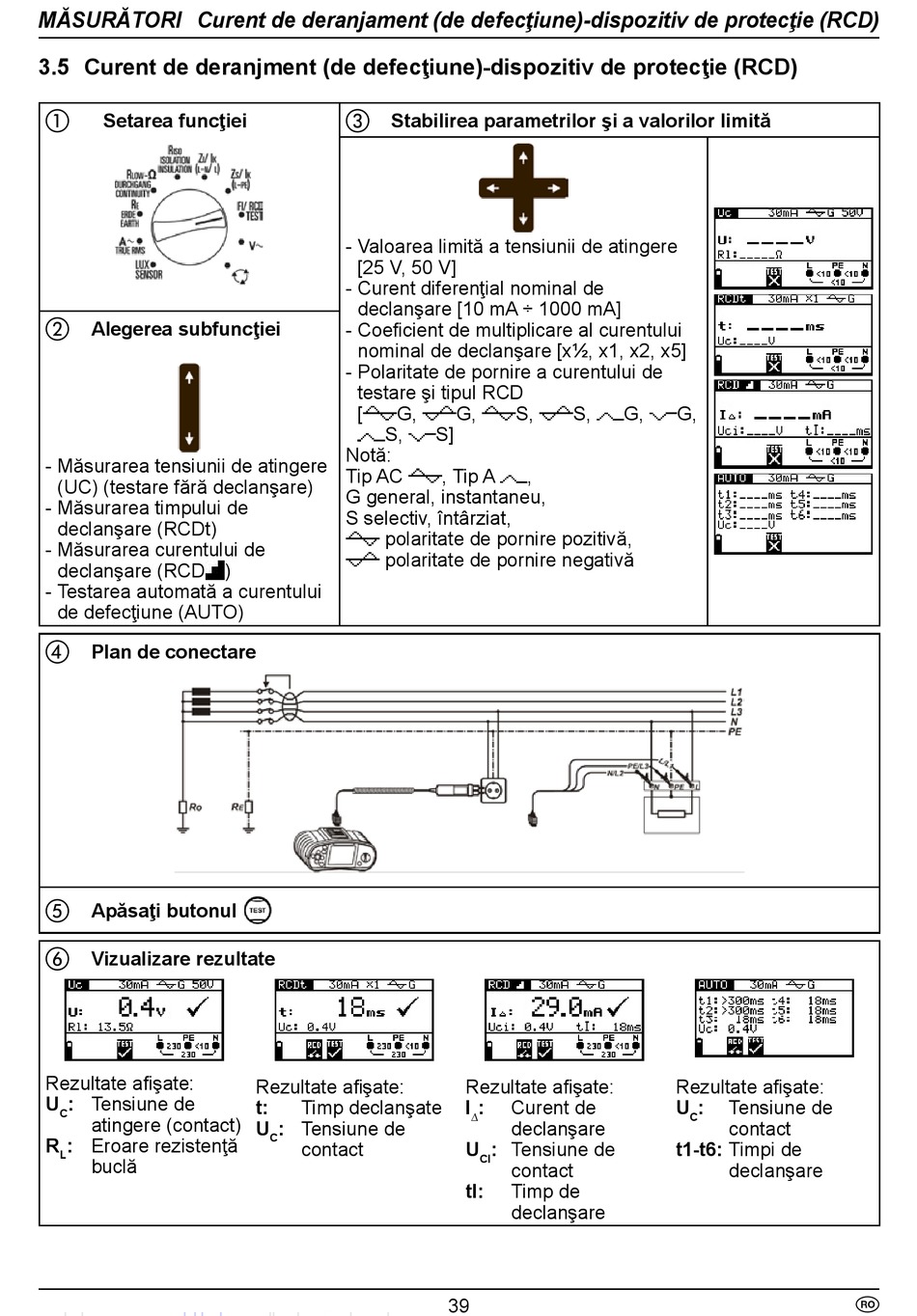

3.5 Curent de deranjment (de defecţiune)-dispozitiv de protecţie (RCD)
 Setarea funcţiei
b Alegerea subfuncţiei
- M ăsurarea tensiunii de atingere
(UC) (testare fără declanşare)
- M ăsurarea timpului de
declanşare (RCDt)
- M ăsurarea curentului de
declanşare (RCD )
- T estarea automată a curentului
de defecţiune (AUTO)
d Plan de conectare
Apăsaţi butonul
e
f Vizualizare rezultate
Rezultate afişate:
U : Tensiune de
C
atingere (contact)
R : E roare rezistenţă
L
buclă
c Stabilirea parametrilor şi a valorilor limită
- V aloarea limită a tensiunii de atingere
[25 V, 50 V]
- C urent diferenţial nominal de
declanşare [10 mA ÷ 1000 mA]
- C oeficient de multiplicare al curentului
nominal de declanşare [x½, x1, x2, x5]
- Polaritate de pornire a curentului de
testare şi tipul RCD
[ G,
S,
Notă:
Tip AC
G general, instantaneu,
S selectiv, întârziat,
polaritate de pornire pozitivă,
polaritate de pornire negativă
Rezultate afişate:
t: T imp declanşate
U : Tensiune de
C
contact
G, S, S,
S]
, Tip A ,
Rezultate afişate:
I : Curent de
∆
declanşare
U : Tensiune de
CI
contact
tI: Timp de
declanşare
39
G, G,
Rezultate afişate:
U : Tensiune de
C
contact
t1-t6: Timpi de
declanşare

