Benning IT 110 Kurzanleitung Installationsprüfgerät Seite 8

MESSUNGEN

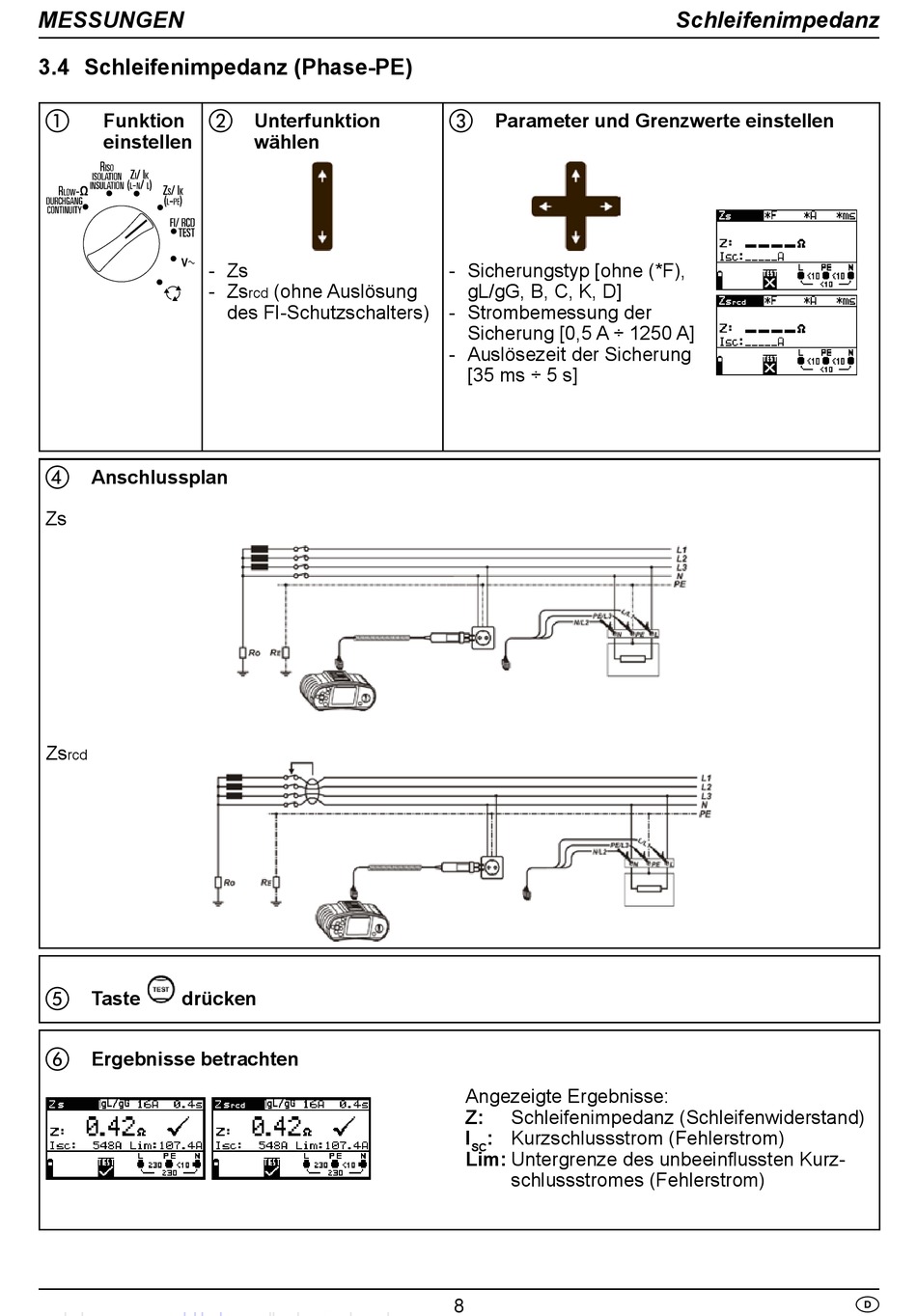

3.4 Schleifenimpedanz (Phase-PE)
 Funktion b
einstellen
- Zs
- Zs
Anschlussplan
d
Zs
Zs
rcd
Taste drücken
e
f Ergebnisse betrachten
Unterfunktion
wählen
(ohne Auslösung
rcd
des FI-Schutzschalters)
c Parameter und Grenzwerte einstellen
- S icherungstyp [ohne (*F),
gL/gG, B, C, K, D]
- Strombemessung der
Sicherung [0,5 A ÷ 1250 A]
- Auslösezeit der Sicherung
[35 ms ÷ 5 s]
Angezeigte Ergebnisse:
Z: Schleifenimpedanz (Schleifenwiderstand)
I : Kurzschlussstrom (Fehlerstrom)
SC
Lim: U ntergrenze des unbeeinflussten Kurz-
schlussstromes (Fehlerstrom)
8
Schleifenimpedanz
D
