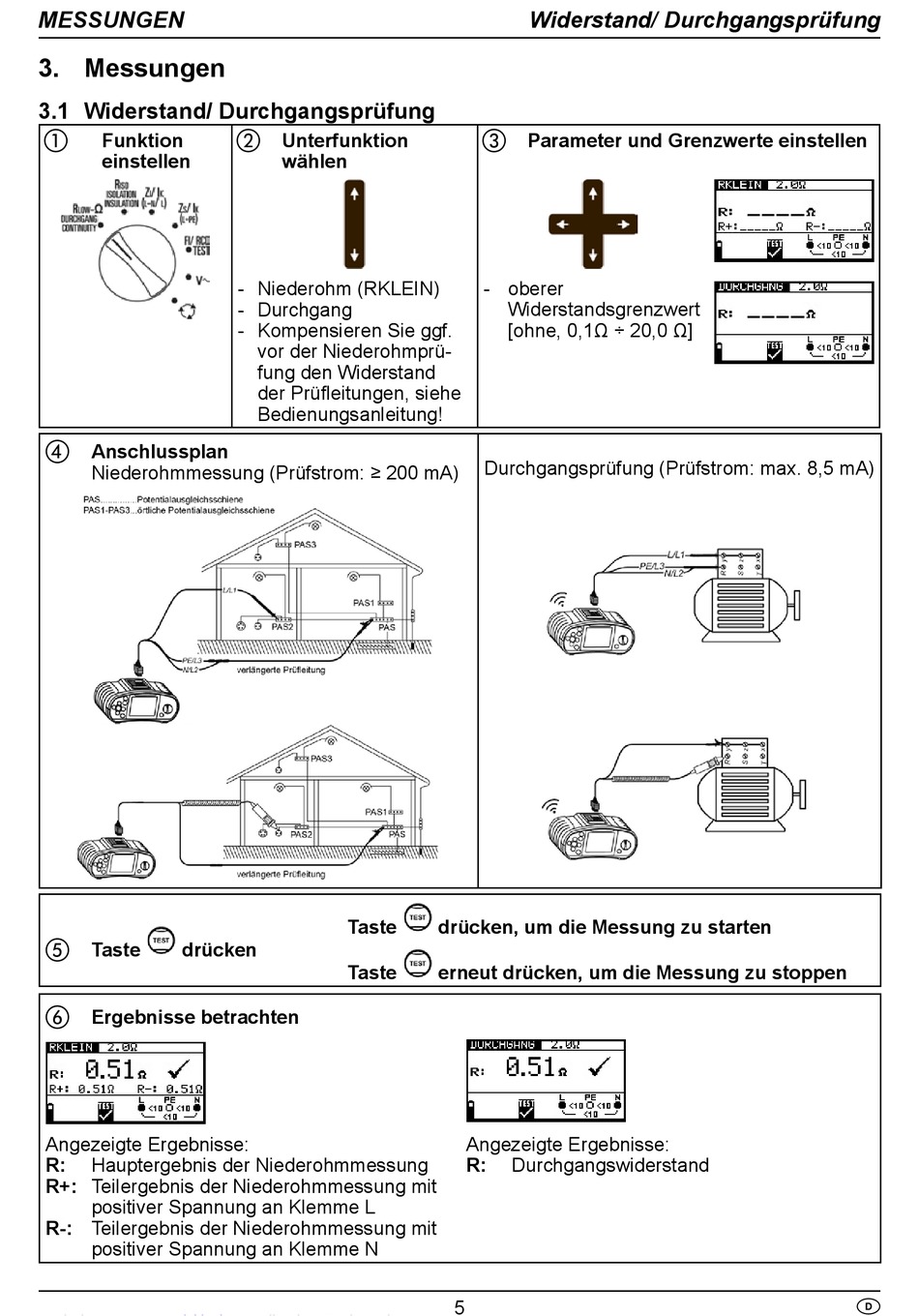

Widerstand/ Durchgangsprüfung - Benning IT 110 Kurzanleitung Installationsprüfgerät

MESSUNGEN
3. Messungen
3.1 Widerstand/ Durchgangsprüfung
 Funktion
einstellen
d Anschlussplan
Niederohmmessung (Prüfstrom: ≥ 200 mA)
e Taste drücken
f Ergebnisse betrachten
Angezeigte Ergebnisse:
R: Hauptergebnis der Niederohmmessung
R+: Teilergebnis der Niederohmmessung mit
positiver Spannung an Klemme L
R-: Teilergebnis der Niederohmmessung mit
positiver Spannung an Klemme N
b Unterfunktion
wählen
- Niederohm (RKLEIN)
- Durchgang
- Kompensieren Sie ggf.
vor der Niederohmprü-
fung den Widerstand
der Prüfleitungen, siehe
Bedienungsanleitung!
Taste
Taste
Widerstand/ Durchgangsprüfung
c Parameter und Grenzwerte einstellen
- oberer
Widerstandsgrenzwert
[ohne, 0,1Ω ÷ 20,0 Ω]
Durchgangsprüfung (Prüfstrom: max. 8,5 mA)
drücken, um die Messung zu starten
erneut drücken, um die Messung zu stoppen
Angezeigte Ergebnisse:
R: Durchgangswiderstand
5
D
