METINGEN

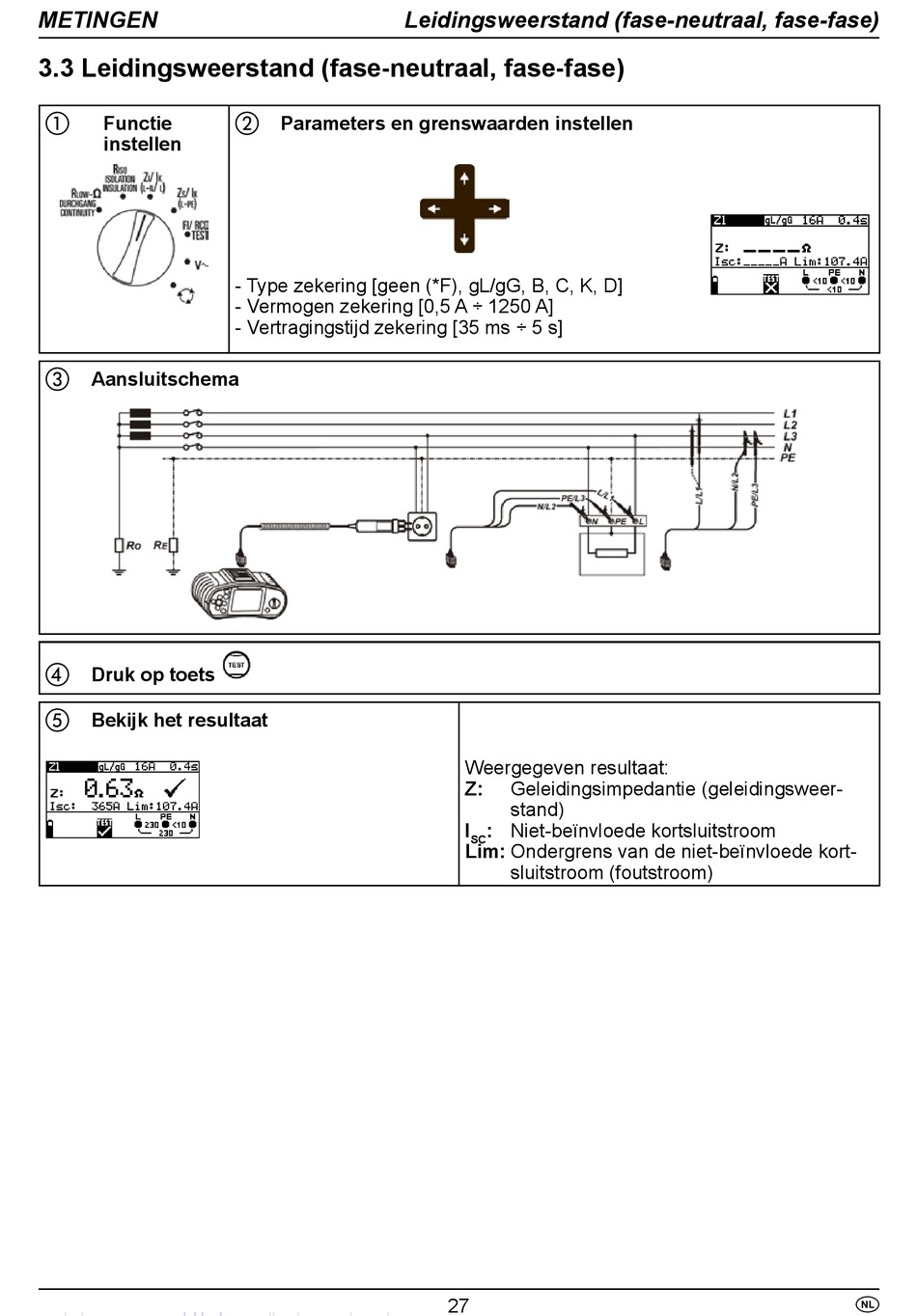

3.3 Leidingsweerstand (fase-neutraal, fase-fase)
Functie

instellen
c Aansluitschema
d Druk op toets
e Bekijk het resultaat
Leidingsweerstand (fase-neutraal, fase-fase)
Parameters en grenswaarden instellen
b
- Type zekering [geen (*F), gL/gG, B, C, K, D]
- Vermogen zekering [0,5 A ÷ 1250 A]
- Vertragingstijd zekering [35 ms ÷ 5 s]
Weergegeven resultaat:
Z: G eleidingsimpedantie (geleidingsweer-
stand)
I : Niet-beïnvloede kortsluitstroom
SC
Lim: Ondergrens van de niet-beïnvloede kort-
sluitstroom (foutstroom)
27

