METINGEN

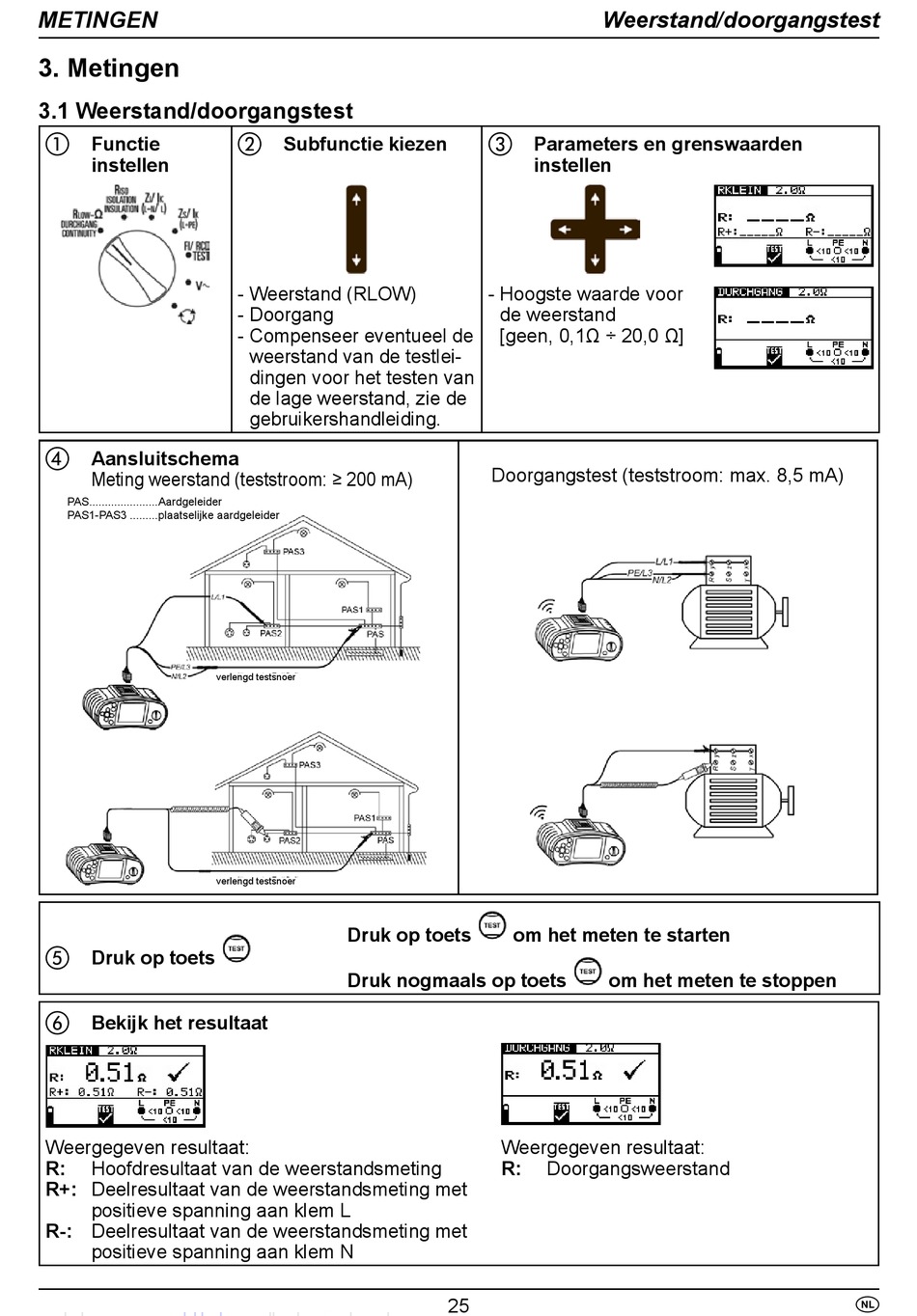

3. Metingen
3.1 Weerstand/doorgangstest
 Functie
instellen
d Aansluitschema
Meting weerstand (teststroom: ≥ 200 mA)
PAS ......................Aardgeleider
PAS1-PAS3 .........plaatselijke aardgeleider
e Druk op toets
f Bekijk het resultaat
Weergegeven resultaat:
R: Hoofdresultaat van de weerstandsmeting
R+: Deelresultaat van de weerstandsmeting met
positieve spanning aan klem L
R-: Deelresultaat van de weerstandsmeting met
positieve spanning aan klem N
b Subfunctie kiezen
- Weerstand (RLOW)
- Doorgang
- Compenseer eventueel de
weerstand van de testlei-
dingen voor het testen van
de lage weerstand, zie de
gebruikershandleiding.
verlengd testsnoer
verlengd testsnoer
Druk op toets
Druk nogmaals op toets
Weerstand/doorgangstest
c Parameters en grenswaarden
instellen
- Hoogste waarde voor
de weerstand
[geen, 0,1Ω ÷ 20,0 Ω]
Doorgangstest (teststroom: max. 8,5 mA)
om het meten te starten
om het meten te stoppen
Weergegeven resultaat:
R: Doorgangsweerstand
