3.3 Werkzeuge und Hilfsmittel

Werkzeuge
- Multitool, z.B. CONRAD Best.- Nr.: 809756, mit Trennscheibe und Schleifaufsatz
- Kreuzschlitzschraubendreher Phillips
- Seitenschneider
- Spitzzange
- ein scharfes Bastelmesser
- kleine Inbusschlüssel
- Akkuschrauber mit verschiedenen Bits
- Karosserie-Bohrer, z.B. CONRAD Best.-Nr.: 223030
- Lexan-Schere, z.B. CONRAD Best.-Nr.: 236896
- Mini Handbohrer, z.B. CONRAD Best.-Nr.: 224915
- Rundfeile
Hilfsmittel
- 30 min Epoxidharz
- Kreppband
- Schrumpfschlauch
- Brennspiritus
- Papiertücher
- Schleifpapier, 220 Körnung, Schleifblock
- Folienschreiber, Bleistift, Lineal und Geodreieck
- Stecknadeln oder Pins
- Folienbügeleisen, z.B. CONRAD Best. Nr.: 242187
- Schaumgummistreifen für den RC-Einbau

3.4 Inbetriebnahme des Fernsteuersenders

Die Funktionen "Querruderausschlag", „Höhenruder" und "Seitenruder" werden von vier Servos über die entsprechenden
Gestänge ausgeführt. Angesteuert werden die Servos von den Signalen einer Vierkanal-Funkfernsteuerung.
Der Empfänger, mit dem die Servos verbunden sind, gehört zum Lieferumfang des Fernsteuersenders und wird später
im Flugzeug eingebaut.
Der Empfänger-Akku versorgt gleichzeitig den Empfänger und darüber die Servos mit der nötigen Betriebsspannung.
Wenn Sie die Servos einbauen, sollten die Servowellen in Neutralstellung stehen, bevor Sie die Anlenkung
montieren. Zu diesem Zweck sollten Sie die Fernsteueranlage mit den Servos probeweise in Betrieb nehmen.
Für die probeweise Inbetriebnahme der Funktionseinheit "Fernsteuersender / Empfänger / Servos" müssen die
Komponenten nicht eingebaut sein.

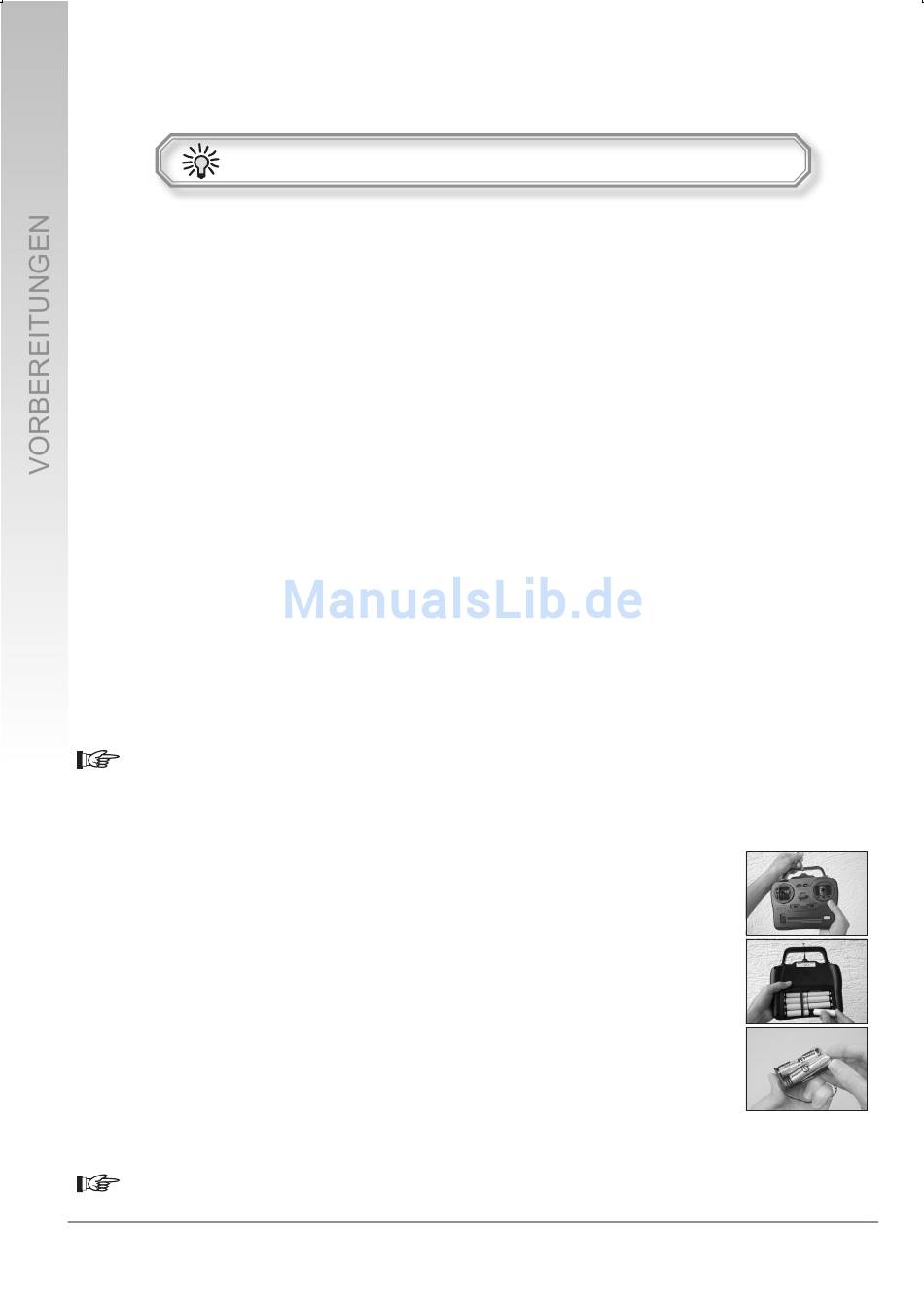

Inbetriebnahme des Fernsteuersenders
Beachten Sie auch die separate Bedienungsanleitung Ihrer Fernsteueranlage!
- Stecken Sie die Teleskopantenne in die vorgesehene Öffnung am Fernsteuersender
- Schrauben Sie die Antenne (im Uhrzeigersinn) fest
- Entfernen Sie den Deckel des Batteriefaches auf der Rückseite des Senders
- Setzen Sie die 8 AA Batterien (Akkus) in das Fach ein, achten Sie auf die richtige Polarität!
- Schließen Sie den Deckel wieder
- Legen Sie 4 AA Batterien (Akkus) in den Akku-Halter ein
- Achten Sie auf die richtige Polarität und festen Sitz
- Verbinden Sie die Akkus über das Ein/Aus-Schalterkabel mit dem Empfänger
Funktionskontrolle der Servos
- Bringen Sie beide Fernsteuerhebel und beide Trim-Hebel in Neutralstellung.
- Stecken Sie die Servosteuerhebel auf die Wellen der Servos (noch nicht verschrauben).
- Verbinden Sie die Servos mit dem Empfänger.
- Schließen Sie die beiden Querruderservos über ein Y-Kabel an einen Eingangskanal des
Empfängers an.
- Schalten Sie erst den Fernsteuersender, dann den Empfänger ein.
- Bewegen Sie nacheinander beide Fernsteuerhebel langsam vor und zurück, rechts / links von Endanschlag zu
Endanschlag.
Die Servosteuerhebel sollen sich entsprechend dem Ausschlag der Fernsteuerhebel drehen.
In der Neutralstellung von Fernsteuerhebel und Trim-Hebel sollen die Servowellen in mittlerer Position zwischen
den beiden Endanschlägen stehen. Bringen Sie auf diese Weise alle Servos in Neutralstellung!
12
Wir empfehlen Ihnen, sich ein Gestell zur variablen Lagerung des Rumpfes
während der Montagearbeiten zu beschaffen (ggf. im Eigenbau)!
