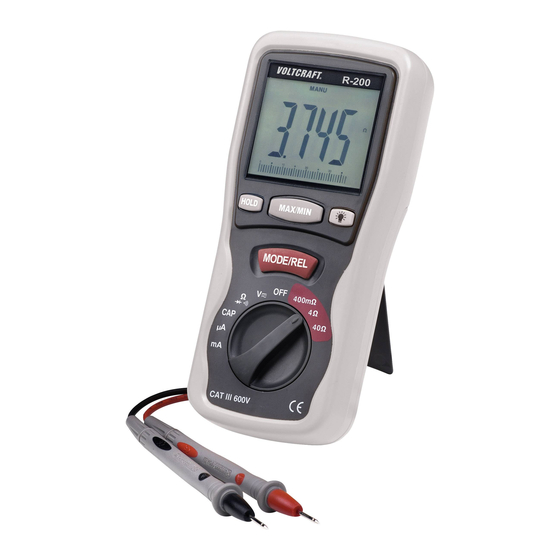

VOLTCRAFT R-200 Bedienungsanleitung
Milliohmmeter
Verwandte Anleitungen für VOLTCRAFT R-200
Inhaltszusammenfassung für VOLTCRAFT R-200
- Seite 1 MILLIOHMMETER R-200 B E DIE NUNGSANLEI TUNG Seite 4 - 23 R-200 MILLIOHM METER OPERATING INSTRUCTIONS Page 24 - 43 MILLIOHMMÈTRE R-200 NOTICE D’EMPLOI Page 44 - 63 MILLIOHMMETER R-200 GEBRUIKSAANWIJ ZI NG Pagina 64 - 83 Best.-Nr. / Item-No. / N°...
- Seite 2 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Hand habung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nach lesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechen- den Seitenzahlen auf Seite 4.
-
Seite 4: Inhaltsverzeichnis
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge- wöhnlich günstigen Preis-Leistungs-Verhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt! Inhaltsverzeichnis Einführung ..............................4... -
Seite 5: Lieferumfang
Lieferumfang Multimeter 2 Sicherheitsmessleitungen (rot und schwarz) 2 Kelvin-Messleitungen (rot und schwarz) 6 Mignon-Batterien Kunststoff-Koffer Bedienungsanleitung Bestimmungsgemäße Verwendung - Messen und Anzeigen der elektrischen Größen im Bereich der Überspannungskategorie CAT III (bis max. 600V gegen Erdpotential, gemäß EN 61010-1) und allen niedrigeren Kategorien. - Messen von Gleich- und Wechselspannung bis max. -
Seite 6: Bedienelemente
Bedienelemente (Siehe Ausklappseite) 1 Display (LCD-Anzeige) 2 MAX/MIN-Taste für Max-/Min-Wertanzeige 3 HOLD-Taste zum „Einfrieren“ des dargestellten Displaywertes 4 MODE/REL-Taste zur Umschaltung für doppelt belegte Messfunktionen (AC/DC, Durchgangs- und Diodentest) und zur Relativ-Messung im Niederohm-Messbereich 5 Drehschalter 6 Licht-Taste zum Einschalten der Anzeigenbeleuchtung 7 Befestigungsvorrichtung (für mögliches Halteband etc.) 8 Klappbarer Aufstellbügel 9 Batteriefach... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichti- ge Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht wer- den, erlischt die Garantie/Gewährleistung! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Garantie/Gewährleistung. - Seite 8 Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
-
Seite 9: Produktbeschreibung
Verwenden Sie zum Messen nur die beiliegenden Messleitungen bzw. Messzubehör welche auf die Spezifikationen des Multimeters abgestimmt sind. Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln. Produktbeschreibung Die Messwerte werden zusammen mit den Einheiten und Symbolen am Multimeter (im folgendem DMM genannt) in einer Digitalanzeige dargestellt. -
Seite 10: Display-Angaben Und Symbole
Display-Angaben und Symbole Dies ist eine Aufstellung aller möglichen Symbole und Angaben am DMM. AUTO Automatische Bereichswahl ist aktiv MANU Symbol für manuelle Bereichswahl HOLD Data-Hold-Funktion ist aktiv Overload = Überlauf; der Messbereich wurde überschritten Aus-Position. Das DMM ist ausgeschaltet Symbol für Batteriewechsel Symbol für den Diodentest Symbol für den akustischen Durchgangsprüfer... -
Seite 11: Messbetrieb
Messbetrieb Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 25 V ACrms oder 35 V DC anliegen können! Lebensgefahr! Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitungen auf Beschä- digungen wie z.B. -
Seite 12: C) Strommessung „Μa/Ma
Zur Messung von Wechselspannungen „V/AC“ gehen Sie wie folgt vor: - Schalten Sie das DMM ein und wählen den Messbereich „V“. - Drücken Sie die Taste „MODE“ (4) um in den AC-Messbereich umzuschalten. Im Display erscheint „AC“. - Stecken Sie die rote Einzel-Messleitung in die V-Messbuchse „E2“ (10), die schwarze Einzel-Mess- leitung in die COM-Messbuchse „E1“... -
Seite 13: D) Kapazitätsmessung „Cap
Zur Messung von Wechselströmen (A AC) gehen Sie wie folgt vor. - Schalten Sie das DMM ein und wählen den Messbereich „µA“ oder „mA“. Für Ströme >4 mA wählen Sie den Bereich „mA“, für Ströme <4 mA den Messbereich „µA“. - Drücken Sie die Taste „MODE“... -
Seite 14: Durchgangsprüfung
e) Durchgangsprüfung Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. - Schalten Sie das DMM ein und wählen den Messbereich - Drücken Sie die Taste „MODE“ (4) um die Messfunktion umzuschalten. Im Display erscheint das Symbol für Durchgangsprüfung. -
Seite 15: G) Widerstandsmessung „Ω
g) Widerstandsmessung „Ω” Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Das Milliohmmeter ermöglicht die Messung von Widerständen im normalen Messbereich von 0,1 Ω bis 40 MΩ im 2-Leiter-Messverfahren und die präzise Niederohmmessung von 0,1 mΩ bis 40 Ω im 4-Lei- ter-Messverfahren. -
Seite 16: Hold-Funktion
Zur Widerstandsmessung mit 4-Leiter Messverfahren gehen Sie wie folgt vor: - Schalten Sie das DMM ein und wählen den Messbereich „400 mΩ, 4Ω oder 40Ω“, der für Ihre Anwendung passt. - Stecken Sie die rote Doppel-Messleitung (Kelvin-Messleitung) in die Ω - Messbuchse „E2“... -
Seite 17: Rel-Funktion
REL-Funktion Die REL-Funktion ist nur in den 4-Leiter-Widerstandsmessbereichen (400 mΩ, 4Ω oder 40Ω) aktiv. Die REL-Funktion ermöglicht eine schnelle Relativmessung um z.B. Bauteiltoleranzen anzeigen zu kön- nen. Das Referenzbauteil wird gemessen, im internen Speicher abgelegt und von den nachfolgenden Messungen automatisch abgezogen. So können einfach die Abweichungen zum Referenzbauteil darge- stellt werden. -
Seite 18: Anzeigenbeleuchtung Einschalten
Anzeigenbeleuchtung einschalten Das Display kann im Messbetrieb bei schlechten Lichtverhältnissen beleuchtet werden. Zum Einschal- ten drücken sie die Licht-Taste (6). Die Beleuchtung bleibt für ca. 5s an und schaltet automatisch ab, um die Batterien zu schonen. Reinigung und Wartung Allgemein Um die Genauigkeit des Multimeters über einen längeren Zeitraum zu gewährleisten, sollte es jährlich einmal kalibriert werden. -
Seite 19: Sicherungswechsel
Zum Einsetzen/Wechseln gehen Sie wie folgt vor: - Entfernen Sie alle Messleitungen vom Messgerät und schal- ten es aus. - Klappen Sie den Aufstellbügel (8) auf und lösen Sie die vier Schrauben am Batteriefach (9). - Nehmen Sie den Batteriefachdeckel vom Messgerät. Die Batterien sind jetzt zugänglich. -
Seite 20: Entsorgung
Zum Auswechseln gehen Sie wie folgt vor: - Entfernen Sie alle Messleitungen vom Messgerät und schalten es aus. - Öffnen Sie wie unter „Einsetzen und Wechseln der Batterien“ beschrieben das Batteriefach. - Die Sicherungen sind zugänglich. - Ersetzen Sie die defekten Sicherungen gegen eine neue des selben Typs und Nennstromstärke. Die Sicherungen haben folgende Werte: Sicherung Messbereich... -
Seite 21: Behebung Von Störungen
Fachmann durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support unter folgender Telefonnummer zur Verfügung: Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-Nr. 0180 / 586 582 7. Technische Daten Anzeige LCD, 4000 Counts (Zeichen) mit Bargraph Messrate ca. - Seite 22 Messtoleranzen Angabe der Genauigkeit in ± (% der Ablesung + Anzeigefehler in Counts (= Anzahl der kleinsten Stel- len)). Die Genauigkeit gilt ein Jahr lang bei einer Temperatur von +23°C (± 5°C), bei einer rel. Luft- feuchtigkeit von kleiner als 80 %rF, nicht kondensierend. Gleichspannung Bereich Auflösung...
-
Seite 23: Auflösung
Widerstand 2-Leiter-Messung Bereich Auflösung Genauigkeit 400 Ω 0,1 Ω ±(1,0% + 4) 4 kΩ 0,001 kΩ 40 kΩ 0,01 kΩ ±(1,5% + 2) 400 kΩ 0,1 kΩ 4 MΩ 0,001 MΩ ±(2,5% + 3) 40 MΩ 0,01 MΩ ±(3,5% + 5) Überlastschutz 600 V Widerstand 4-Leiter-Messung Bereich... - Seite 86 Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedu ̈ rfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswei- se, verboten.
