3.4.7.6

Abspanzyklus F

Funktionalität
Die Funktion "Abspanen F" ermöglicht zyklenunterstützt die Herstellung einer Planfläche (Zerspanungsrichtung "Plan") bzw.
einer Mantelfläche (Zerspanungsrichtung "Längs").
Bedienfolgen
1.
2.
Eingabefelder

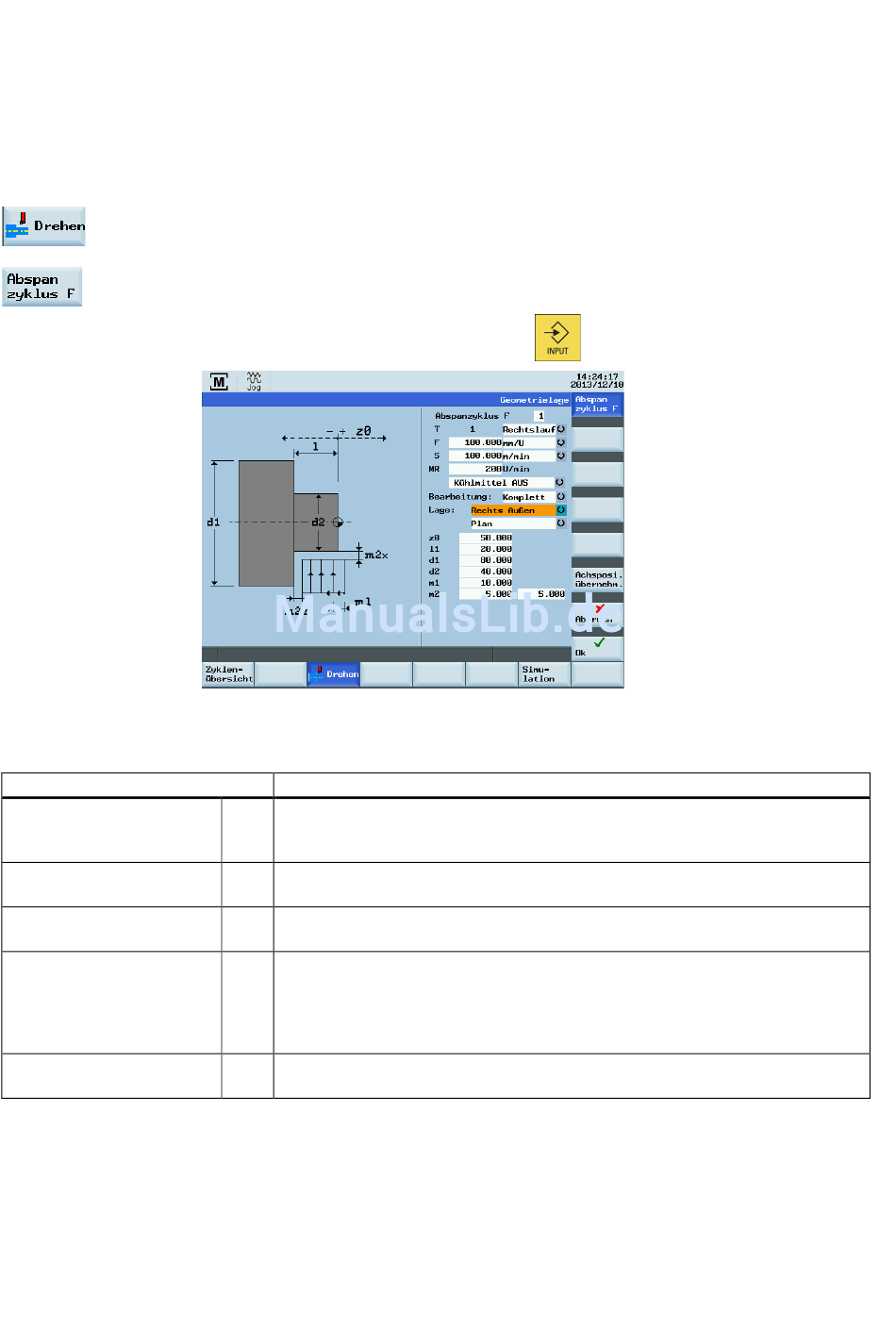

Die Eingabefelder in der Maske "Abspanen F" haben folgende Bedeutung:
Parameter
Länge
Durchmesser
Durchmesser
Max. Zustelltiefe
Schlichtaufmaß
54
Die Übersicht der Drehzyklenarten erreichen Sie durch Drücken dieses Softkeys im Grundbild
"Manuelle Maschine Plus".
Drücken Sie diesen Softkey in der angezeigten Maske.
Alternativ können Sie in der Übersicht der Drehzyklenarten mit den <Cursor-Tasten> den
"Abspanzyklus F" auswählen und mit der Taste
Beschreibung
l Hier ist die Länge der abzuspanenden Planfläche einzutragen, wobei als Startpunkt
immer der Konturanfangspunkt ("Bezug z0") der Längsachse (Z-Achse)
angenommen wird.
d1 Außendurchmesser der abzuspanenden Planfläche (absolute Position der X-Achse
im Durchmesser).
d2 Innendurchmesser der abzuspanenden Planfläche (absolute Position der X-Achse
im Durchmesser).
m1 Hier ist die maximale Zustelltiefe für die Schruppbearbeitung anzugeben. Die
zykleninterne Zustellberechnung erfolgt so, dass eine möglichst gleichmäßige
Zustellung über den gesamten Schruppvorgang gewährleistet ist. Dieser
Eingabewert bildet dabei das mögliche Maximum und wird daher nicht
überschritten.
m2 Schlichtaufmaß in der X-Achse (m2x)
Schlichtaufmaß in der Z-Achse (m2z)
aktivieren.
