Mechanischer Aufbau
2

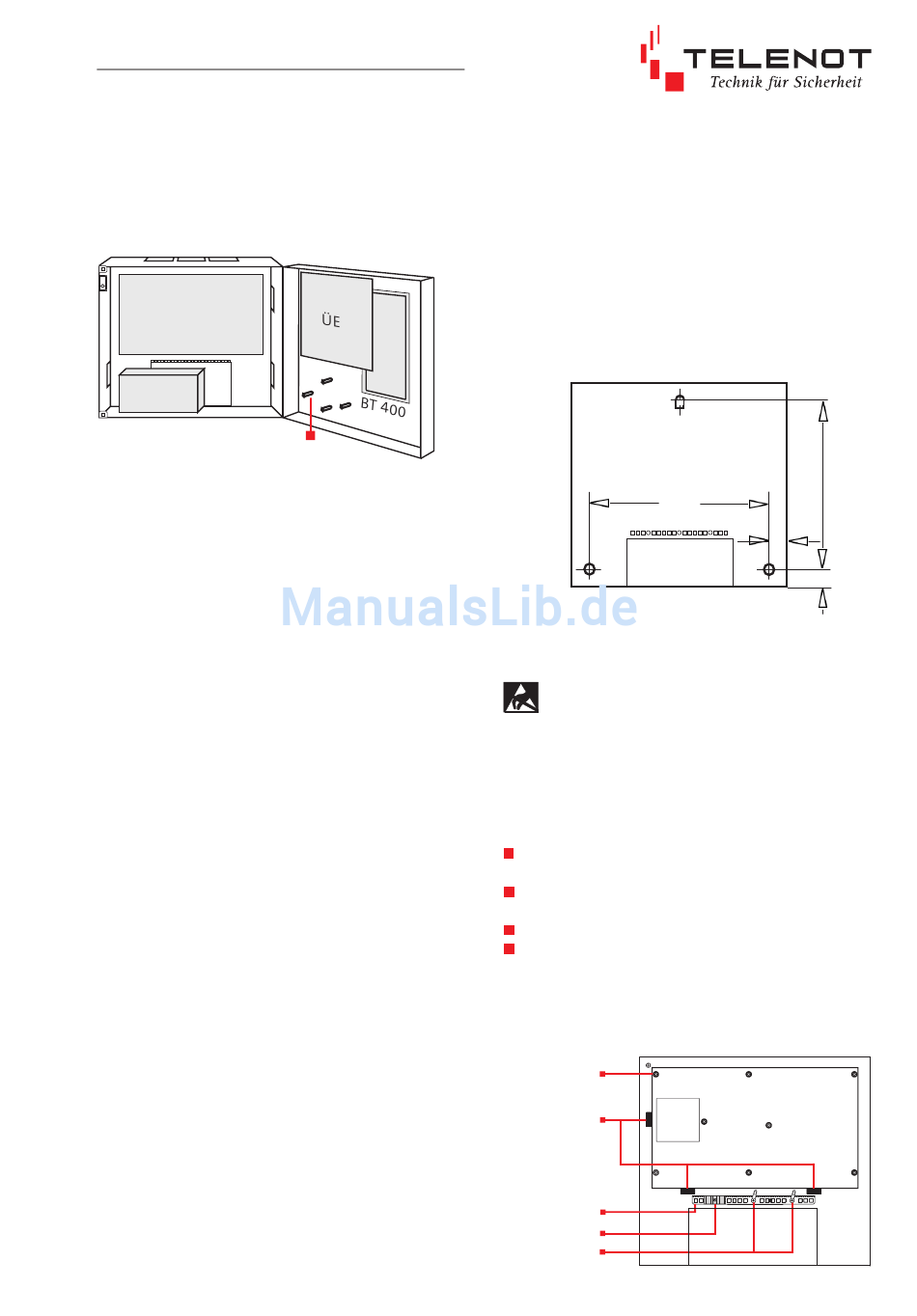

Mechanischer Aufbau
Die Elektronik-Baugruppe mit integriertem Netzteil
und Notstromversorgung ist in einem pulverbe-
schichteten Stahlblechgehäuse eingebaut.
compact 80
Akku 12 V
7,2 Ah
Einbauplatz
GSM-Funkmodul
3
Installationshinweise
Werden Meldergruppen für Überfallmeldungen
verwendet, muss die EMZ so installiert werden, dass
die Anzeige der Überfallmeldung für den Täter nicht
sichtbar wird.
Die EMZ darf nicht im Freien sondern nur in sauberen
und trockenen Innenräumen montiert werden.
Die EMZ muss auf eine mechanisch stabile Innen-
wand montiert werden.
Ist die Übertragungseinrichtung nicht in der EMZ
eingebaut, sollte sie sich in unmittelbarer Nähe der
EMZ, unbedingt aber innerhalb des Sicherungsberei-
ches befinden.
3.1
Erstinstallation der EMZ
wählen Sie entsprechend des Gehäuse-
gewichts (ca. 5,2 kg) und der baulichen
Gegebenheiten die Größe der Dübel und
Schrauben aus
obere Schraube anbringen und Gehäuse
mit seiner zentralen Befestigungs lasche
einhängen
anschließend Gehäuse über die beiden
unteren Eckbohrungen an der Wand befe-
stigen
Gehäuserückwand
S8-Gehäuse
278
3.2
Platinenein- / -ausbau
Führen Sie alle Montagearbeiten am Gerät
nur durch, wenn die Betriebsspannung und
der Akku abgeschaltet sind. Entladen Sie
sich zuvor durch Berühren von geerdeten
Metallteilen um Schäden an Halbleiterbau-
teilen durch elektrostatische Entladungen zu
vermeiden.
Platine leicht nach vorne gekippt auf die Nut der
beiden unteren Kunststoffhalterungen aufsetzen
Platine nach links in die Nut der seitlichen Kunst-
stoffhalterung schieben
Platine mit 8 Linsenkopfschrauben befestigen
Kontaktscheiben dienen der Einhaltung der gefor-
Kontaktscheiben dienen der Einhaltung der gefor-
derten Störfestigkeit.
8 x Linsenkopf-
schrauben
3 x Kunststoff-
Trafo
halterung
Montagewinkel
Kabelschelle
2 Lötösen
243
16
16
Platine
9
