Funktionsschema - telenot compact 80 Technische Beschreibung

Allgemeines
1.2

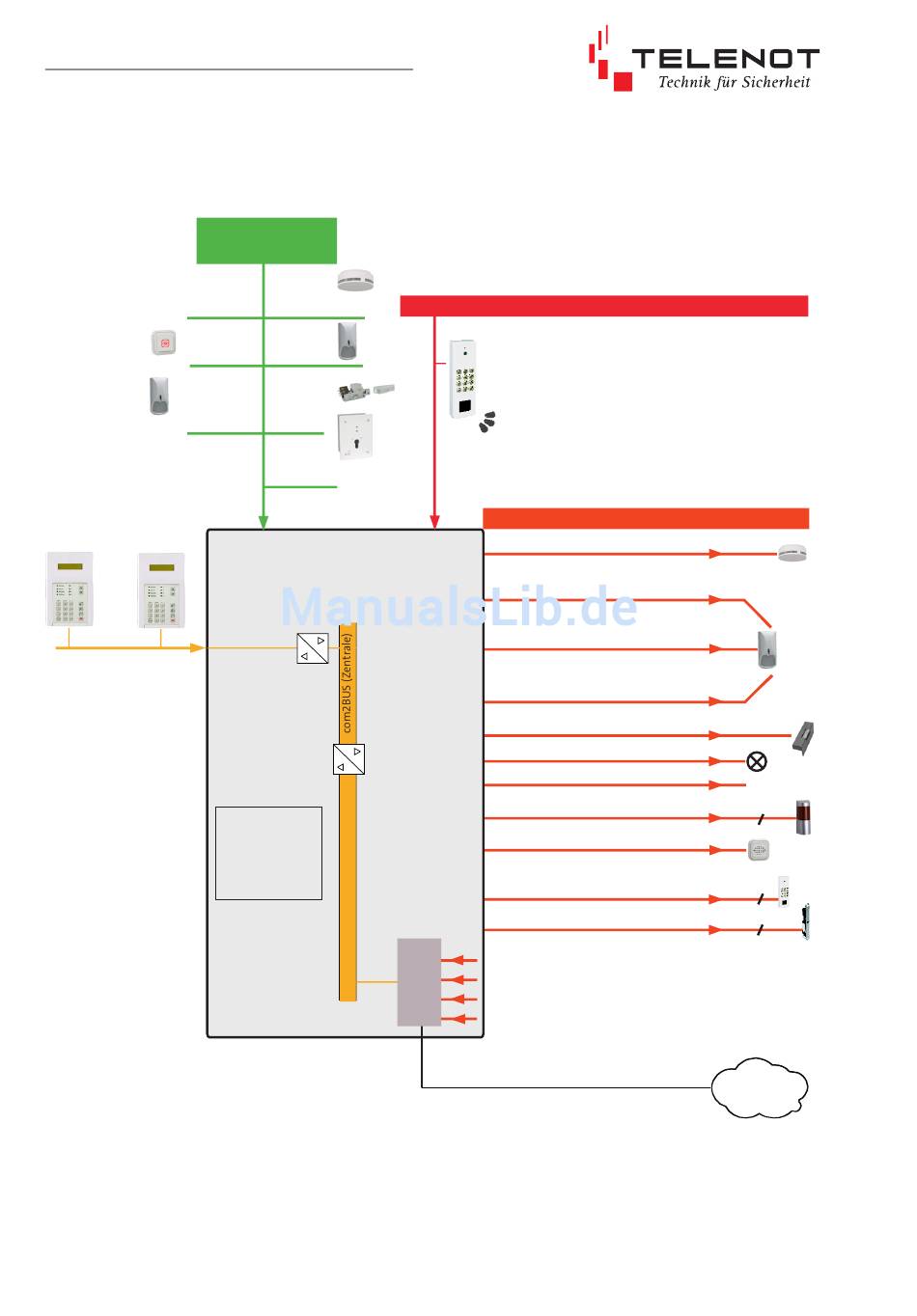

Funktionsschema

Werkeinstellung
max. 2
8
8 Meldergruppen
(parametrierbar)
MG1 MG2
Sabotage Techn. Brand
MG4
MG3
Einbruch
Überfall
MG5
MG6
Einbruch
Riegel
(Schleuse)
MG7 / 8
Impulsschaltschloss
com2BUS
(Bereich 1)
integriertes
Netzteil
mit
Akku 7,2 Ah
S1 (ser.)
comlock
feste Funktionalität der eingelernten
HF-Transponder / Tastaturcode:
lange Kontaktierung --> extern scharf
kurze Kontaktierung --> unscharf
Ausgänge mit fester Zuordnung
Relais 1 - rücksetzen (notw. für Brandmelder)
compact 80
TA1 für Rücksetzen
(notw. für Bewegungsmelder)
TA2 für extern scharf / unscharf
(notw. für Bewegungsmelder)
TA3 für Gehtest
(notw. für Bewegungsmelder)
TA4 für Schaltfunktion 1 (Türöffner)
TA5 für Schaltfunktion 2
TA6 für Kamera
ASG1 / ASG2 / OSG für externe Signalgeber
ISG1 für Internalarm
LED1 / LED2 / SU1 für comlock-Schnittstelle
oder Impulsschaltschloss
SP1 / SP2 für Sperrelement
S1 (par.)
UE-A1 für Einbruch, Sabotage
UE-A2 für Techn. Brand
ÜE
UE-A3 für Überfall
UE-A4 für extern scharf
Fernalarmierung
Fernservice
und Schaltfunktion 1
(Türöffner = Impuls 5 s)
3
3
2
VdS S2-Schnittstelle
TK-Netz
