Installationshinweise
3.3
Kabelinstallation
Zur Einführung der Installationsleitungen dienen
ausbrechbare Kunststoffeinsätze im Gehäuse.
Die verwendeten Leitungen (Type IY (St) Y ...x 2 x 0,6)
müssen in Abhängigkeit von der Stromaufnahme der
angeschlossenen Verbraucher und der Leitungslänge
ausgewählt werden. Es ist jedoch ein Mindestdurch-
messer von 0,6 mm je Ader empfehlenswert.
Allgemein ist eine abgeschirmte Leitungsverlegung
empfehlenswert.
Die Abschirmung aller Kabel
müssen in der Zentrale an den dafür vorgesehenen
Flachsteckhülsen an der Gehäuserückwand aufgelegt
werden. Die Leitungen sind mittels Zugentlastung
zu sichern.
Verwenden Sie Installationsleitungen mit ausrei-
chender Adernzahl.
Um Funktionsstörungen durch gegenseitige Beein-
flussungen der einzelnen Stromkreise zu vermeiden,
müssen Hin- und Rückleiter jedes Stromkreises (z. B.
MG-Eingang) und die zugehörige GND-
Leitung, jeweils über ein eigenes (verdrilltes) Adern-
paar geführt werden.
MGx
GND
MGy
GND
Für Leitungen mit großen Stromverbrauchern (z. B.
Extern-Signalgeber) sollten mehrere Adernpaare
parallel benutzt werden um den Leitungswiderstand
möglichst gering zu halten.
Ebenso sind stets eigene GND-Leitungen für den
Impulstüröffner bzw. das Sperrelement und für die
Schalteinrichtungen vorzusehen um gegenseitige
10
Beeinflussungen durch den Spannungsabfall auf der
GND-Leitung zu vermeiden.
Leitungen außerhalb des Sicherungsbereiches müs-
sen unter Putz verlegt werden. Dabei sollte beachtet
werden, dass diese nicht als Bestandteil der Einbruch-
meldeanlage erkennbar sind.
Installationsleitungen nicht über die Platine führen
um die Einkopplung von Störsignalen so gering wie
möglich zu halten.

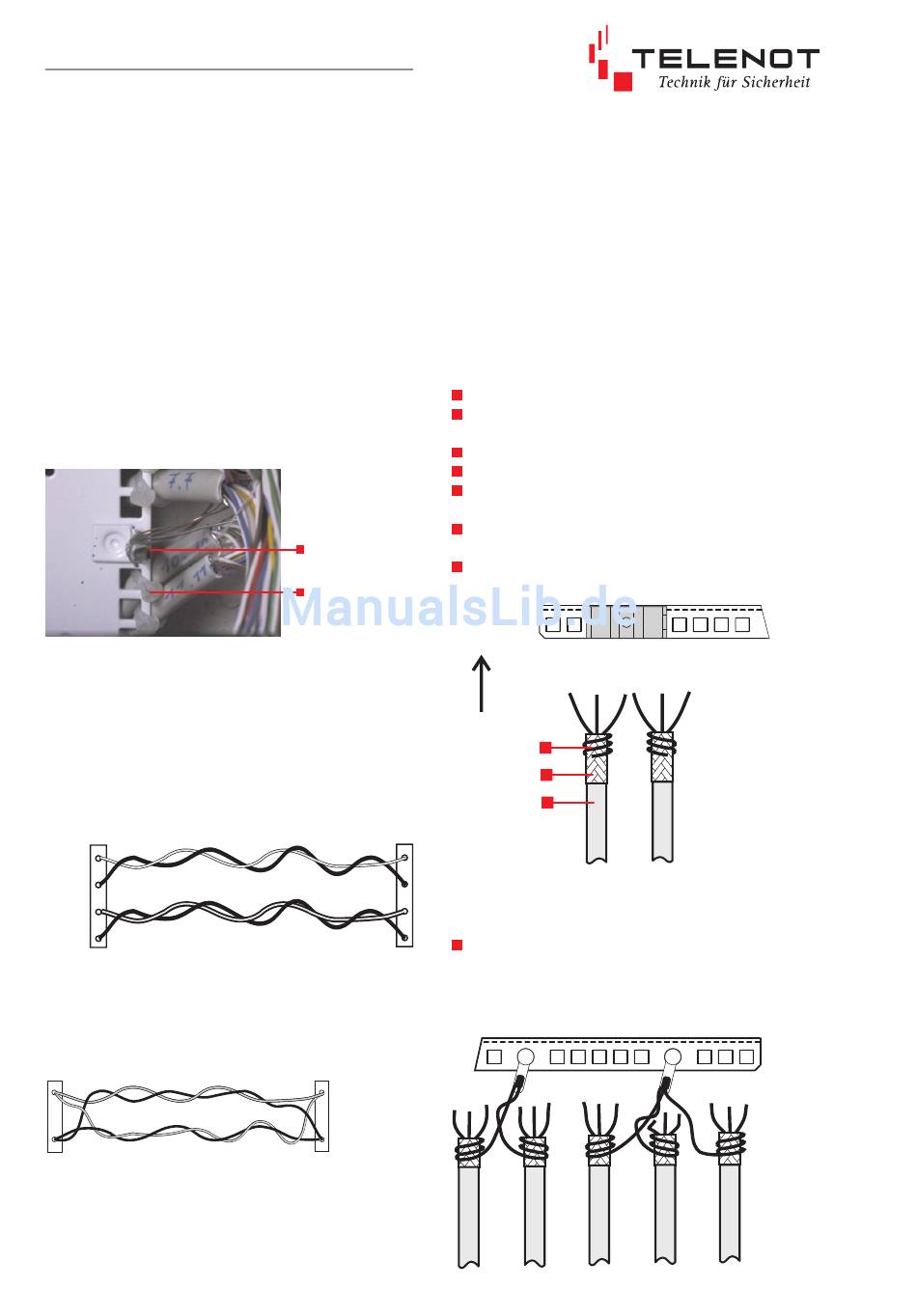

Benutzung der Kabelschelle
Kabel abmanteln
Schirmfolie etwas kürzen und um den Mantel
wickeln
vorhandene klare Folie abschneiden
Beidraht um die Schirmfolie legen
Kabel unter die Kabelschelle so legen, dass der
Beidraht durch die Schelle abgedeckt wird
zweites Kabel analog vorbereiten und unter die
Kabelschelle legen
Schirm-
Kabelschelle festschrauben
anschluss
Zugentlastung,
Kabelbinder
Beidraht
Schirmfolie
Mantel
Lötösen
Kabel mit Kabelbinder zugentlasten und Beidrähte
für die Schirmung so kurz wie möglich an die
vormontierten Lötösen anlöten
Signalgeber
GND
Kabelschelle
Montagewinkel mit Lötösen
