Sicherheitshinweise
Sicherheitshinweise
Die Technische Beschreibung gibt wichtige Hinweise
zum Umgang mit dem Gerät. Voraussetzung für si-
cheres Arbeiten ist die Einhaltung aller angegebenen
Sicherheitshinweise und Handlungsanweisungen.
Darüber hinaus sind die für den Einsatzbereich des
Gerätes geltenden örtlichen Unfallverhütungsvor-
schriften und allgemeinen Sicherheitsbestimmun-
gen einzuhalten.
Die Technische Beschreibung vor Beginn aller Arbei-
ten sorgfältig durchlesen! Sie ist Produktbestandteil
und muss in unmittelbarer Nähe des Gerätes für das
Personal jederzeit zugänglich aufbewahrt werden.
Symbolerklärung
weist auf eine möglicherweise gefährliche
Situation hin, die zu Sachschäden führen kann,
wenn sie nicht gemieden werden
gibt nützliche Tipps und Empfehlungen für
einen störungsfreien Betrieb
Kennzeichnung für elektrostatisch gefährdete
Baugruppen bzw. Bauteile - ESD
Entsorgungshinweise
4
Auszug aus den
Schutzmaßnahmen
gegen Überspannung
VdS 2833
Die Einbruchmelderzentrale einschließlich der
zugehörigen Anlagenteile besitzen geräteinterne
Mindestschutzmaßnahmen gegen Überspannungen
entsprechend der EMV-Richtlinie sowie den VdS-
Richtlinien (Gerätefeinschutz).
Befinden sich alle Anlagenteile innerhalb eines
Gebäudes (Schutzbereich 1) sind bei der Installation
keine zusätzlichen Schutzmaßnahmen erforder-
lich. Werden Anlagenteile jedoch außerhalb des
Gebäudes angebracht, z. B. Signalgeber, Antennen,
Schalteinrichtungen oder Feuerwehrschlüsseldepot,
oder werden Anlagenteile über Leitungen aus einem
anderen Gebäude angeschlossen, werden in der Re-
gel zusätzliche Schutzmaßnahmen in der Installation
notwendig, da sich in diesen Fällen Anlagenteile oder
Leitungen im Bereich 0/B oder gar 0/A befinden.
Gemäß VdS 2833 sind an den Übergangstellen vom
Bereich 0/A in den Bereich 0/B Blitzstromableiter
gefordert. An den Übergangsstellen von 0/B in den
Bereich 1 sind Überspannungsableiter gefordert. Alle
Metallgehäuse, Blitzstromableiter und Überspan-
nungsableiter in den Bereichen 0/A und 0/B sind über
6 mm
Cu mit dem Potenzialausgleich zu verbinden.
2
Weitere konkrete Hinweise und die genaue Defini-
tion der Bereiche 1, 0/B und 0/A finden Sie in der DIN
EN 62305-1 sowie in der VdS-Richtlinie 2883. Hier
wird auch auf den besonderen Schutz der Netzzulei-
tungen und auf Schutzmaßnahmen bei besonders
blitzgefährdeten Objekten und bei vorhandenen
Blitzschutzanlagen eingegangen.

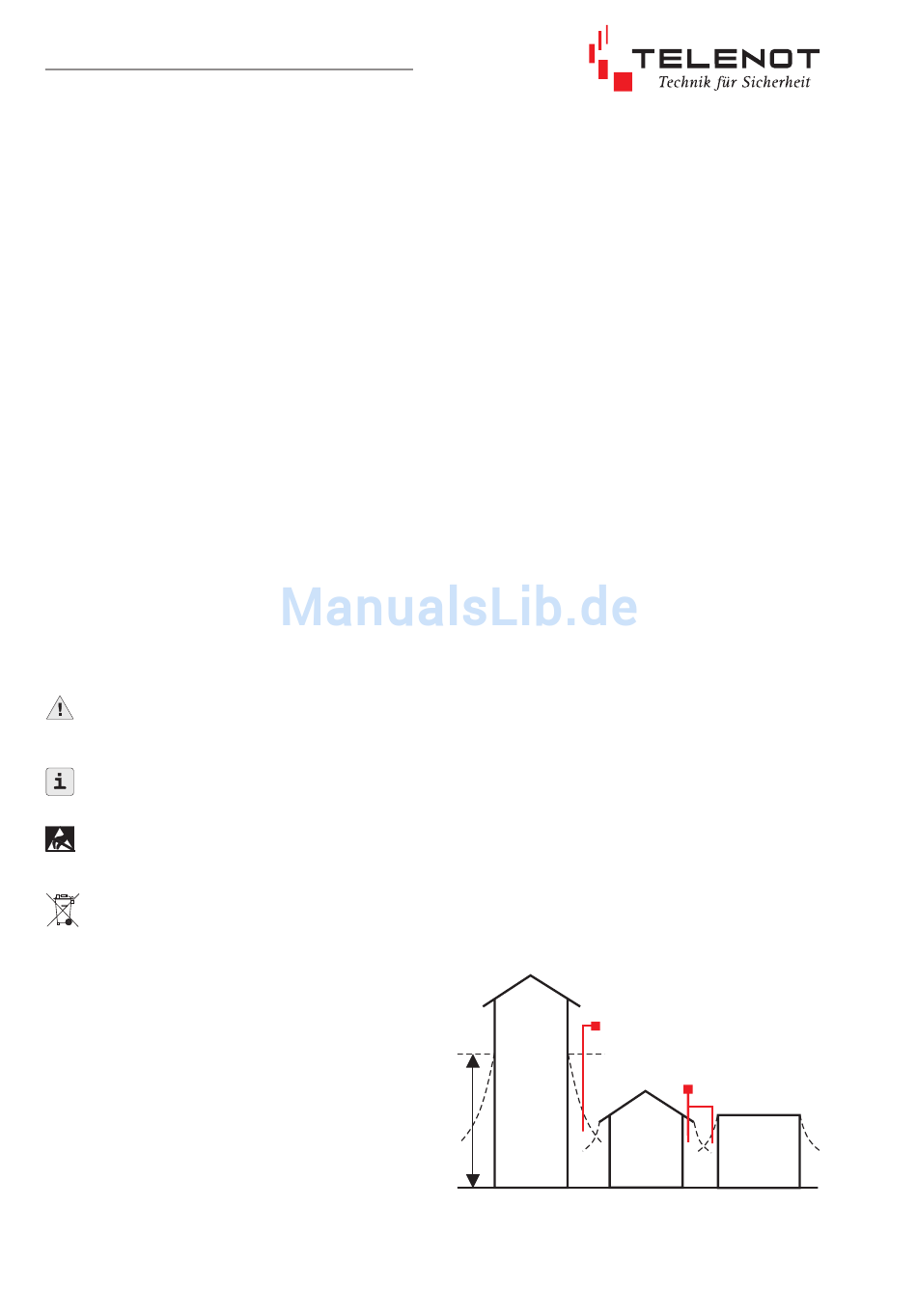

Bereich 0/B
20 m
Bereich 1
Bereich 1
Bereich 0/A
Bereich 0/B
Bereich 1
(Gebäude mit
Flachdach)
