Die zwei Gewindebolzen an das Instrument schrauben.
•
Das Instrument einsetzen.
•
Die zwei Muttern an der Rückseite anschrauben.
Hinweis! Die zwei Muttern nur handfest anziehen.
•
Das Nexus-Netzwerk-Kabel vom Server zum
Instrument verlegen.
•
Bei Bedarf den 4-poligen Klinkenstecker vom
Nexus-Netzwerk-Kabel entfernen und das
Kabel entsprechend kürzen. Das Kabel etwa
35 mm abisolieren. Die 3 isolierten Drähte um
etwa 6 mm abisolieren (der 4. Draht ist die
Erde). Die 4 Kabelschuhe mit einer
Flachzange auf die einzelnen Drähte pressen.
•

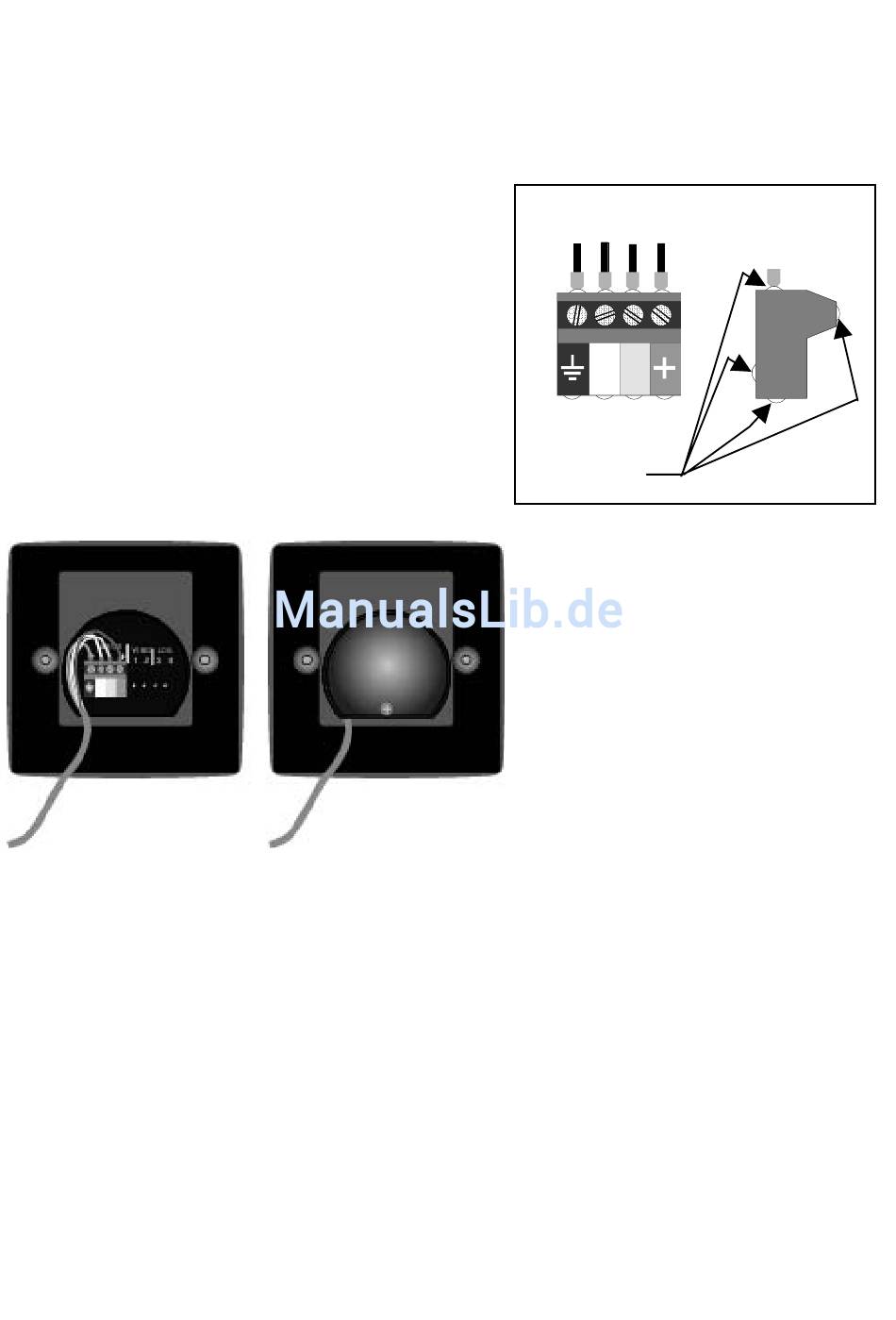

Die 4 Kabelschuhe mit dem 4-poligen
Klinkenstecker wie gezeigt verbinden. Auf die
gezeigten Stellen Silikonfett auftragen.
•
Auf die Anschlusskontakte an der Rückseite des Instruments Silikonfett auftragen.
Den Klinkenstecker auf die Kontakte des Instruments drücken. Das Kabel in die
Kabelführungen drücken.
•
Die hintere Abdeckung festschrauben.
Die Installation Ihres Instruments ist abgeschlossen!
Silicon paste
5
