Anschluss LAN

Der LAN-Anschluss (OpenCom 120:
Anschluss LAN 1) ermöglicht die
Integration der OpenCom 100 in das
hauseigene LAN mittels eines
10 MBit Hub.
Das LAN-Kabel darf eine Länge von
100 m haben.
Die zweite LAN-Schnittstelle der
OpenCom 120 ist nur für die Vernet-
zung zweier OpenCom 120/120 oder
110/120 vorgesehen.

Anschluss DSL

Der LAN-Anschluss ist auch dafür
vorgesehen, den DSL-Anschluss an
den Router zu führen.
TAE
DSL
Splitter
DSL
Modem

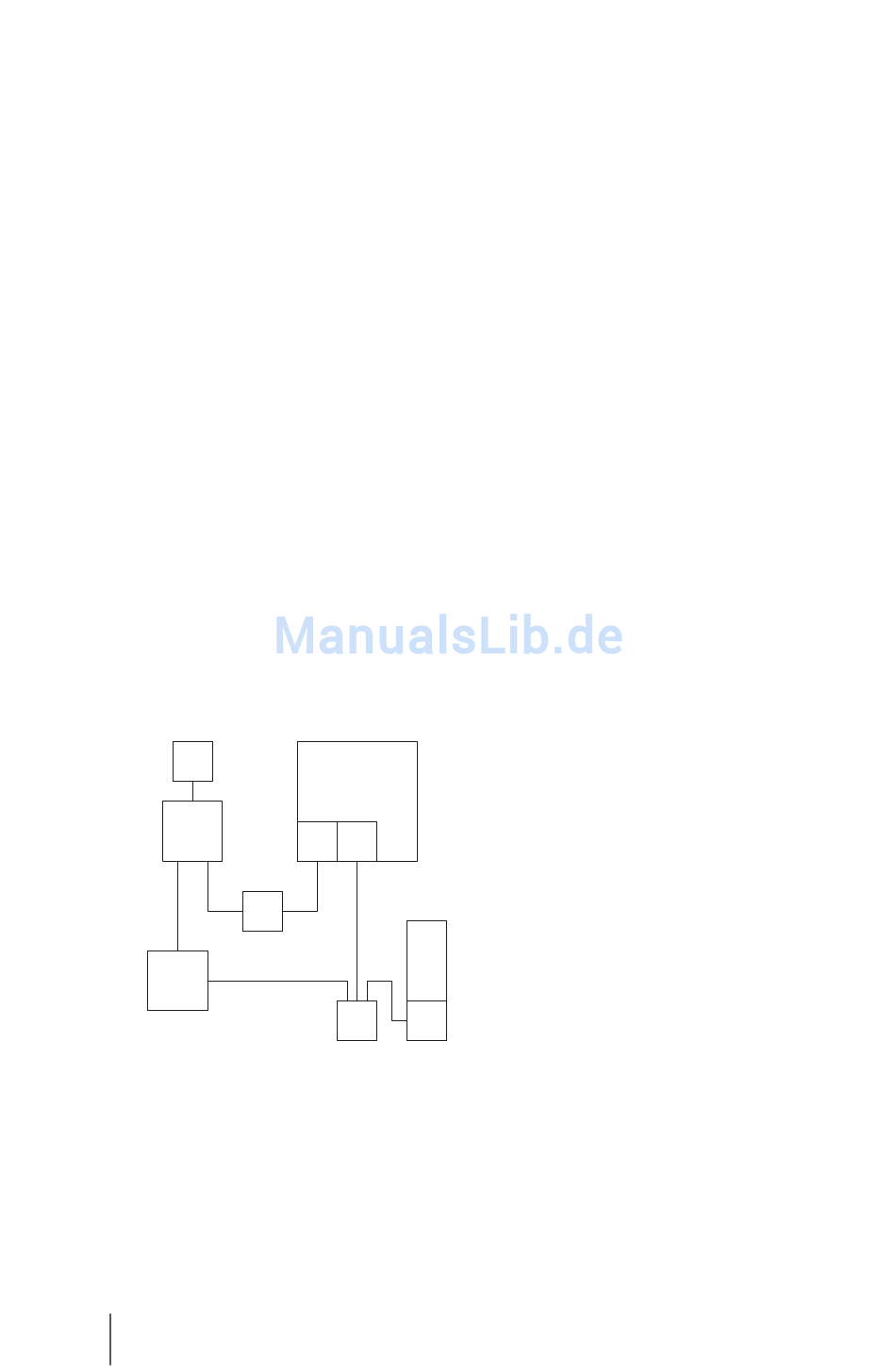

Netzanschaltung der OpenCom 100
über ISDN und DSL
Bei der OpenCom 100 wird dazu
über einen Switch oder Hub der
Ausgang des DSL-Modem (NTBBA)
18
Belegung der Schnittstellen, Terminierung, Kabellänge
OpenCom
S Netz
0
NTBA
Kreuzweises
Twisted-Pair-Kabel
Hub
an den LAN-Anschluss der OpenCom
100 (LAN 1 bei OpenCom 120) ge-
führt. Der Router führt dann die Um-
setzung des PPPoE-Protokolls in das
TCP/IP-Protokoll des LAN aus.
Die Anschaltung des DSL-Modems
geschieht mit einem kreuzweise
verdrahteten Twisted-Pair-Kabel.
Wahlweise können Sie auch einen
umschaltbaren Anschluss am Hub
benutzen, diese sind üblicherweise
mit einem „X" gekennzeichnet.

Anschluss PCM

Der PCM-Anschluss dient der Ver-
bindung von zwei OpenCom 120
oder einer OpenCom 110 mit einer
OpenCom 120 durch ein spezielles
Übertragungsverfahren: der Pulse
Code Modulation. Das benutzte
RJ-45-Kabel darf eine Länge von 4 m
haben.

Anschluss Sync

Der zweiadrige Sync-Anschluss wird
PC
benutzt, wenn die OpenCom 100 als
Unteranlage für eine Hauptanlage
dient, die ein DECT-System ist.
Netz
Schalter für
Grundeinstellung
Mit Hilfe des Schalters für die Grund-
einstellungen können Sie die Open-
Com 100 auf die werkseitigen Ein-
